INNOLEVEL FS700E

Продукция > Датчики > Датчики пыли
Трибоэлектрические датчики пыли INNOLEVEL серии FS700E
Датчик INNOLEVEL
Трибоэлектрические датчики пыли INNOLEVEL серии FS700E
Сигнализатор пыли предназначен для использования в зоне очищенного воздуха для контроля уровня запыленности на выходе из фильтра. Помимо этого, с его помощью с высокой степенью достоверности обнаруживаются дефекты фильтра, трещины, поломка или его некорректная сборка.
Принцип работы
Принцип действия основан на трибоэлектрическом эффекте: частицы пыли, находящиеся в контролируемом пространстве (трубопроводе, коллекторе), постоянно сталкиваясь друг с другом и со стенками трубы, обретают заряд. Сигнализатор обнаруживает эти частицы за счет переносимого ими электрического заряда. Это происходит, когда частицы пролетают рядом с зондом или же касаются его. Оставшиеся частицы, такие как налет, не оказывают влияния на измерение. Данный прибор нельзя применять для материалов, образующих в результате налипания электропроводящий слой между зондом сигнализатора и внутренней стенкой трубопровода.
Преимущества
Коррозионная стойкость за счет корпуса из нержавеющей стали
Высокотемпературное исполнение до +290 °C
Возможность подключения к ПЛК для версии с аналоговым выходом
Класс защиты IP67
Простой монтаж и настройка
Целевое использование
Датчик пыли INNOLEVEL серии FS700E, работа которого основана на трибоэлектрическом эффекте, используется как датчик контроля отказа фильтра из-за его разрыва или неправильной сборки. Датчик имеет три возможных исполнения электронной схемы: с дискретным выходом (релейным или транзисторным) и аналоговым выходом 4...20 мА. Настройка датчика с дискретным выходом осуществляется с помощью потенциометра и переключателей.
Размеры датчиков пыли INNOLEVEL серии FS700E (мм):

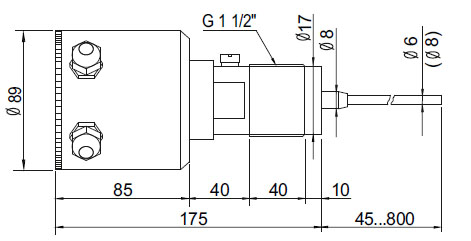

Стандартное исполнение

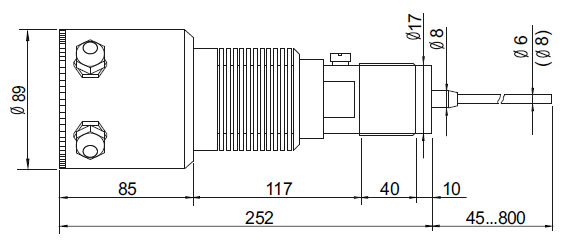

Высокотемпературное исполнение +200 °C и +290 °C
Технические характеристики датчиков пыли INNOLEVEL серии FS700E:
Корпус и крышка: Нержавеющая сталь 1.4305
Класс защиты корпуса: IP 67
Материал измерительного зонда: Нержавеющая сталь 1.4571
Материал изолятора: Полиамид для версии с темп. до +90 °C
Полиэфирэфиркетон (PEEK) для версий до +130 °C и до +200 °C
Tecasint 4011 для версий до +290 °C
Процессное соединение: Резьба G1 1/2“, опционально фланец
Температура хранения: -20 °C...+70 °C
Температура окружающей среды: -20 °C...+70 °C
Температура процесса: -20 °C...+90 °C
(опционально -20 °C...+130 °C, -20 °C...+200 °C или -20 °C...+290 °C )
Макс. давление: 6 Бар
Общий вес прибл. 2,2 кг. (для короткой версии в стандартном исполнении)
Электрические характеристики датчиков пыли INNOLEVEL серии FS700E:
Напряжение питания: 24 В пост. тока (17 В…31 В пост. тока)
Ток потребления макс.: 60 мА
Длительность фильтрования: фиксированная
Выходной сигнал: 1) 1 реле, макс. 48 В перем. тока, 1 А; 2) NPN-транзистор, макс. 31 В пост. тока, 15 мА; 3) 4...20 мА, нагрузка < 500 Ом.
Чувствительность: макс. 0,1 мг/м³
Электросоединение: Кабельный ввод М16х1,5 - 2 шт
Подключение осуществляется кабелем диаметром 4...8 мм, сечение жилы 0,14...2,5 мм
