Autonics TCN

Продукция > Датчики > Температурные датчики и контроллеры
Регуляторы температуры Autonics серии TCN
Autonics
Регулятор температуры TCN Autonics
Температурные ПИД-контроллеры с двумя дисплеями серии TCN отличаются прекрасными техническими характеристиками и экономичностью. Эти контроллеры обладают высоким быстродействием (время измерения 100мс) и точностью отображения данных ±0.5%. Поддерживается как релейный выход, так и выход твердотельного реле (SSR). Устройства серии TCN могут одновременно отображать текущие значения (PV) и уставки (SV). Яркий ЖК-дисплей с большими символами обеспечивает простоту и удобство считывания данных.
Основные характеристики
Два цифровых дисплея (для отображения фактического значения (PV) и заданного значения (SV)
Высокая частота измерений (100мс) и точность индикации ±0.5%
Функция переключения между релейным выходом и выходом с твердотельным реле (ТТР)
Функции управления на базе выходного драйвера ТТР (функция SSRP): Ключевой режим управления (вкл/выкл), фазовое управление, циклическое управление
Компактная конструкция с большим и удобным дисплеем
Благодаря разъемному соединению упрощается подключение и техническое обслуживание (TCN4S-◻-P)
Экономичные температурные контроллеры с двойным дисплеем и ПИД-регулятором (серия TCN)
Экономичные температурные контроллеры с двойным дисплеем и ПИД-регулятором (серия TCN)
Только для модели TCN4S
Для модели с напряжением питания переменного тока можно выбрать выход управляющего напряжения ТТР (стандартное дискретное регулирование, циклическое регулирование, фазовое регулирование)
Технические характеристики температурных контроллеров
Серия
TCN4S
TCN4M
TCN4H
TCN4L
Внешний вид





Напряжение питания
Переменный ток
100-240 В~, 50 /60 Гц
Переменный/Постоянный ток
24 В~, 50/60 Гц; 24-48 В
Допустимый диапазон напряжения
90-110 % номинального напряжения
Потребляемая
мощность
Переменный ток
Не более 5 ВА (100-240 В~, 50/60 Гц)
Не более 5 ВА (100 -240 В~, 50/60 Гц)
Переменный / Постоянный ток
Не более 8ВА (24 В~, 50/60 Гц); не более 7 Вт (24-48 В)
Тип дисплея
7 -сегментный , светодиодный (текущее значение (РV)~ красный, уставка (SV) - зеленый )
Размер знака
(Ш х В)
Текущее значение
(Ш х В)
7,0 х 15,0 мм
9,5 х 20,0 мм
7,0 х 14,6 мм
11,0 х 22,0 мм
Уставка (Ш x В)
5,0 х 9,5 мм
7,5 х 15,0 мм
6,0 х 12,0 ММ
7,0 х 14,0 мм
Тип входа
Термосопротивление
DPt 100, JPt 100, 3 провода (допустимое сопротивление линии не более 5 Ом на провод)
Термопара
К(СА), J(IC), R(PR), E(CR), Т(СС), S(PR), N(NN), W (TT) (допустимое сопротивление линии не более 100 Ом)
Аналоговый
1-5 В, 0-10 В, 4-20 мА
Выход управления
Релейный
250 В~, ЗА, 1а
ТТР
12 В= ±2 В, не более 20 мА
Точность показаний
Термосопротивление
При комнатной температуре (+23 ±5 °С): (текущее значение ±0,5 % или ±1 °С, выбрать большее значение) ±1 единица.
• Вне диапазона комнатных температур: (текущее значение ±0,5 % или ±2 “С, выбрать большее значение) ±1 единица
Для TCN4S- -Р добавить ±1 °С по норме точности
Термопара
Тип регулирования
ВКЛ ./ВЫКЛ ., П-, ПИ-, ПД-, ПИД - регулирование
Гистерезис
1...100 "С /Т (0,1...50,0 °С /Т ), измен.
Выход сигнализации
Вых. сигнализ. 1, релейный вых. сигнализ. 2: 250 В-, 1 А, 1а
Серия
TZ4SP/TZN4S
TZ4ST
TZ4M/TZN4M
TZ4W/TZN4W
Диапазон пропорционального регулирования (П)
0,1...999,9 °C/°F
Интегральная составляющая (И)
0-9999 с
Дифференциальная составляющая (Д)
0-9999 с
Время регулирования (Т)
0,5-120,0 с
Ручной сброс значения
0,0-100,0 %
Период измерения
100 мс
Диэлектрическая прочность
Переменный ток
2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Переменный / постоянный ток
1000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Вибрация
Амплитуда 0,75 мм при частоте 5 -5 5 Гц по каждой из осей X , Y, Z в течение 2 часа
Ресурс реле
Механический
Вых.: более 5 000 000 циклов; вых сигнализ. 1/2: более 5 000 000 циклов
Электрический
Вых.: более 200 000 циклов (резистивная нагрузка 250 В -, 3 А).
Вых. сигнализ. 1/2: более 300 000 циклов (резистивная нагрузка 250 В~, 1 А)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, (ширина импульса 1 мкс) от имитатора шума
Хранение данных в памяти
Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения
Температура среды
-10...+50 “С; хранение: -20...+60 "С
Влажность
35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности
Тип изоляции
Прибор защищен двойной или усиленной изоляцией ([□]: диэлектрическая прочность изоляции для питания перем.тока составляет 2 кВ, для питания перем./пост. тока - 1 кВ)
Масса *2
Приблиз. 147 г
(приблиз. 100 г)
Приблиз. 203 г
(приблиз. 133 г)
Приблиз. 194 г
(приблиз. 124 г)
Приблиз. 275 г
(приблиз. 179 г)
При комнатной температуре (23 ±5 °С):
• Термопары типов R(PR), S(PR) при температуре ниже +200 “С: (текущее значение ±0,5 % или ±3 °С, выбрать большее значение) ±1 единица.
• Термопары типов R(PR), S(PR) при температуре выше +200 вС: (текущее значение ±0,5 % или ±2 °С, выбрать большее значение) ±1 единица.
• Термопара типа L(IC), термосопротивлвние Cu5DQ: (твкущвэ значение ±0,5 % или ±2 “С, выбрать большее значение) ±1 единица.
Вне диапазона комнатных температур:
• Термопары типов R(PR), S(PR) при температуре ниже +200 “С: (текущее значение ±1,0 % или ±6 °С, выбрать большее значение) ±1 единица.
• Термопары типов R(PR), S(PR) при температуре выше +200 °С: (текущее значение ±0,5 % или ±5 вС, выбрать большее значение) ±1 единица.
• Термопара L (IC), Тврмосопротивление Cu5DQ: (текущее значение ±0,5 % или ±3 вС, выбрать большее значение) ±1 единица
Для TCN4S- -Р добавить ±1 °С по норме точности
Схемы соединений контроллеров TCN

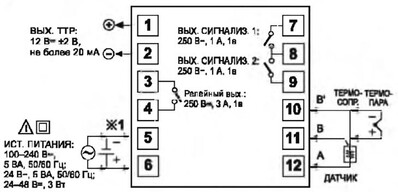

TCN4S

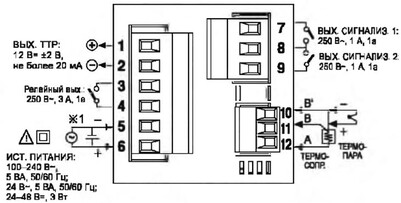

TCN4S-..-P

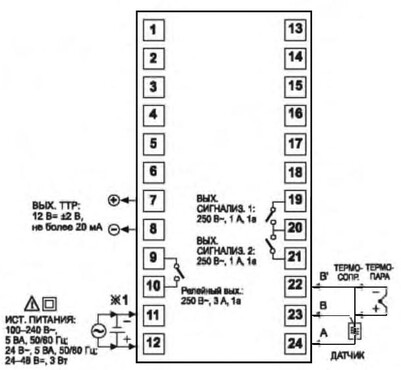

TCN4H/L

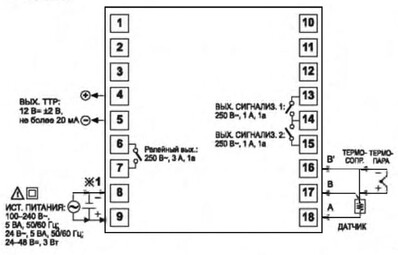

TCN4M
