Autonics TC3YF

Продукция > Датчики > Температурные датчики и контроллеры
Регуляторы температуры Autonics серии TC3YF
Autonics
Регулятор температуры TC3YF Autonics
Модель TC3YF представляет собой контроллер с микропроцессором и используется в среднеи низкотемпературных агрегатах. Имеет два режима размораживания - автоматический/ ручной и 5 типов настройки вентиляторов. Он поставляется с четырьмя типами выходов для управления компрессором, размораживанием - испарением, обдувом и аварийный выход. Контроллер имеет функции контроля выхода и защиты компрессора от ошибок.  Прибор настраивается с помощью специальных параметров, которые могут быть легко запрограммированы с помощью соответствующих клавиш.

Основные характеристики
• Поддерживается до 3 выходов: компрессор, размораживание и испаритель.
• Автоматическое или ручное размораживание.
• Разные функции задержки оптимизируют управление охлаждением: задержка пуска компрессора, задержка повторного цикла, мин. время включения, задержка окончания размораживания и задержка включения вентилятора испарителя.
• Поддерживается настройка рабочего цикла для защиты компрессора в случае ошибки.
• Простые и доступные температурные контроллеры.
• Дискретный и пропорциональный режимы управления.
Простые температурные контроллеры (серия TC3YF)
Простые температурные контроллеры (серия TC3YF)
Технические характеристики температурных контроллеров
Серия
TC3YF-11R
TC3YF-14R
TC3YF-21R
TC3YF-24R
TC3YF-31R
TC3YF-34R
Внешний вид

Напряжение питания
12-24 B
100-240 В
50/60 Гц
12-24 В
100-240 В
50/60 Гц
12-24 В
100-240 В
50/60 Гц
Допустимый диапазон напряжения
90–110% номинального напряжения
Потребляемая мощность
He более 8 Вт
He более 4 ВА
Не более 8 Вт
Не более 4 ВА
Не более 8 Вт
Не более 4 ВА
Способ отображения данных
7-сегментный, светодиодный (красный)
Размер знака (Ш * В)
7,4 х 15,0 мм
Диапазон показаний
NTC-термистор: -40,0...99,9 “С (+40...+212 “F). Термосопротивление: -99,9...+99,9 “С (-148...+212 °F)
Точность показаний
(текущее значение ±0,5 % или ±1 “С, выбрать большее значение) ±1 разряд
Период измерения
0,5 с
Вход датчика
NTC-термистор. Термосопротивление: DPtlDOD
Входное сопротивление
Допустимое сопротивление линии не более 5 Ом на провод
Тип регулирования
Дискретное регулирование (регулируемая чувствительность: 0,5...5,0 “С, 2...50 “F, измен.)
Выход управления
Выход компрессора (250 В~, 5 А, 1а)
Выход компрессора (250 В~, 5 А, 1а)
Выход размораживания
(250 В~, 10 А, 1а)
Выход компрессора (250 В~, 5 А, 1а)
Выход размораживания
(250 В~, 10 А, 1а)
Выход испарителя (250 В~, 5 А, 1а)
Хранение данных в памяти
Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Диэлектрическая прочность
2000 В~, 50/60 Гц в течение 1 минуты (между всеми зажимами и корпусом)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импульса 1 мкс) от имитатора шума
Ресурс реле
Компрессор
Механический: не менее 20 000 000 циклов. Элеюрический: не менее 50 000 циклов (резистивная нагрузка 250 В~, 5 А)
Размораживание
Механический: не менее 20 000 000 циклов. Электрический: не менее 100 000 циклов (резистивная нагрузка 250 В -, 10 А)
Испаритель
Механический: не менее 20 000 000 циклов. Элеюрический: не менее 50 000 циклов (резистивная нагрузка 250 В~, 5 А)
Вибрация
Повреждение
Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Сбой при работе
Амплитуда 0,5 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 10 минут
Условия хранения и эксплуатации
Температура окружающей среды
-10...+50 °С; хранение: -20...+60 °С
Отн.Влажность окр.среды
35-85 % относительной влажности; хранение: 35-85 % относительной влажности
Степень защиты
IP65 (передняя панель)
Масса
Приблиз. 143 г
Не имеет функции размораживания.
Если требуется исполнение с термосопротивлением DPtlOOD, то это необходимо специально указать при заказе.
Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.

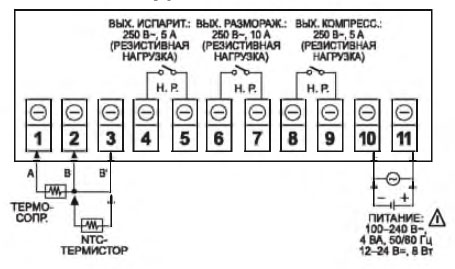

Схемы соединений контроллеров TC3YF
TC3YF
