Baumer CleverLevel LBFS

Продукция > Датчики > Емкостно-частотный сигнализатор уровня Baumer CleverLevel
Емкостно-частотные датчики уровня Baumer CleverLevel серии LBFS
Baumer
Емкостно-частотные датчики уровня Baumer CleverLevel серии LBFS
Датчики Baumer серии CleverLevel предназначены для контроля уровня практически любых сред, в том числе вязких жидкостей и налипающих сыпучих материалов.
Основные характеристики
Надежное срабатывание в различных средах
Широкий спектр технологических присоединений
Используется для гигиенических и промышленных применений
Сертификация согласно требованиям Европейского стандарта взрывобезопасности (ATEX), стандарта для морских судов, стандартов WHG и cULus
Температура процесса до 200 °C
Размеры емкостно-частотных датчиков уровня Baumer CleverLevel серии LBFS(мм):
Размеры емкостно-частотных датчиков уровня Baumer CleverLevel серии LBFH
Размеры емкостно-частотных датчиков уровня Baumer CleverLevel серии LBFH

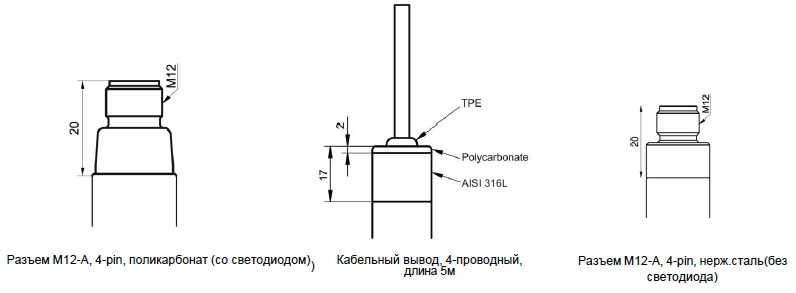

Корпус:
Размеры емкостно-частотных датчиков уровня Baumer CleverLevel серии LBFH
Технические характеристики емкостно-частотных датчиков уровня Baumer CleverLevel серии LBFS
Эксплуатационные характеристики
Принцип измерения
Сигнализатор уровня/ CleverLevel (с разверткой по частоте)
Гистерезис
±1 мм
Характеристики среды
DC > 1,5
Время реакции
0,04 с, стандарт
Режимы срабатывания
Предустановленное окно/ Самонастраивающийся
Затухание
0…10 с, настраиваемое
Повторяемость
±1 мм
Допуски применения
Температура процесса
+40…115 °C, непрерывно при ТТокр.среды < 50 °C
+40…135 °C, менее 1 ч при ТТокр.среды < 50 °C
Давление процесса
+1…10 бар/ +1…5 бар, T = 135 °C
Технологическое присоединение
Варианты присоединений
См. раздел «Размеры»
Монтажное положение
Любое (сверху, снизу, сбоку)
Материал контактной части
Полиэфирэфиркетон (ПЭЭК)/ Natura/ AISI 316L (1.4404)
Шероховатость поверхности
контактной части
Ra ≤0,8 мкм
Условия окружающей среды
Температура окружающей среды
-40…85 °C
Температура хранения
-40…85 °C
Класс защиты (EN 60529)
IP 67/ IP 69K, с соответствующим кабелем
Влажность
Относительная влажность < 98 %, с конденсацией
Вибростойкость (синусоидальная) (EN 60068-2-6)
Амплитуда 1,6 мм (2…25 Гц), 4g (25…100 Гц)
Выходной сигнал
Тип сигнала
PNP/ NPN/ Цифровой (Push-pull)
Логическая схема переключения
Нормально открытая (НО)/ Нормально закрытая (НЗ)
Падение напряжения
PNP: (+Vs -0,5 В)±0,2 В, сопротивление нагрузки ≥ 10 кОм
NPN: (+0,4 В)±0,2 В, сопротивление нагрузки ≥ 10 кОм
Номинальный ток
макс. 100 мА
Ток утечки
макс. 100 мкА
Защита от короткого замыкания
Есть
Интерфейс
IO-Link 1.1
Корпус
Исполнение
Компактное
Размеры
См. раздел «Размеры»
Материал
Нержавеющая сталь
Электрическое соединение
Разъем
M12-A, 4 pin, поликарбонат/ M12-A, 4 pin, нерж. сталь
Электропитание
Напряжение питания
8…36 В постоянного тока
Потребляемый ток (без нагрузки)
стандартно 25 мА, макс. 40 мА
Готовность к работе при подключении питания
< 3 с
Защита от обратной полярности
Есть
Заводские настройки
Функция обучения qTeach
Активирована
Логическая схема переключения SW1
Нормально открытая (НО)
Логическая схема переключения SW2
Нормально закрытая (НЗ)
Диапазон переключения
(диэлектрическая
проницаемость, DC)
< 75 %, DC > 2
Диапазон гистерезиса
2,4 %
Затухание
0,1 с
Заводские настройки – самонастраивающийся
Логическая схема переключения
Нормально открытая (НО)
Расширенная настройка
Отключена
Верхнее устанавливаемое значение
100 %
Затухание
0 мс
Расстояние срабатывания
3,0 %
Значение при пуске
0,0 %
Обнаружение установившегося
режима
Активно
Соответствие требованиям и разрешения
Электромагнитная совместимость – излучение
EN 61326, установлено с за-
крытой металлической емкости
Электромагнитная совместимость – защищенность
EN 61326, установлено с за-
крытой металлической емкости
Гигиена
3-A (74-07)
EHEDG EL, класс I
FDA (21 CFR 177.2415)
Безопасность
Сертифицировано лабораторией UL (США), E365692
Закон о регулировании водного режима – WHG (переполнение, утечка)
Взрывозащита
ATEX II 1G Ex ia IIC T4 Ga
ATEX II 1D Ex ta IIIC T100 °C
Da
ATEX II 3G Ex nA IIC T4 Gc
IECEx Ex ia IICT4 Ga
IECEx Ex ta IIICT100 °C Da
IECEx Ex nA IIC T4 Gc
Допуски для фармацевтики
Фармакопея США (USP): класс VI (материал - полиэфирэфиркетон)
lECEx / ATEX II 1D Ex - ta IIIC T100 °C Da
Диапазон напряжений, Un
30 В постоянного тока, макс.
Номинальный ток, In
100 мА
Класс защиты для кабельной
оснастки
IP 67
Температурный класс T100 °C
-40 < ТТокр.среды < 85 °C
IECEx / ATEX II 1G - Ex ia IIC T4 Ga
Максимальные значения для
выбора барьера, Ui
30 В постоянного тока, макс
Максимальные значения для
выбора барьера, Ii
100 мА
Максимальные значения для
выбора барьера, Pi
750 мВт
IECEx / ATEX II 1G - Ex ia IIC T4 Ga
Внутренняя емкость, Ci
63 нФ
Внутренняя индуктивность, Li
617 мкГн
Температурный класс, T1…T4
-40 < ТТокр.среды < 85 °C
IECEx / ATEX II 3G - Ex nA IIC T4 Gc
Диапазон напряжений, Un

Номинальный ток, In

Класс защиты для кабельной
оснастки

Температурный класс, T1…T4

Электрическое соединение датчиков уровня Baumer CleverLevel серии LBFS
Электрическое соединение датчиков уровня Baumer CleverLevel серии LBFH
Опции датчиков уровня Baumer CleverLevel
Опции датчиков уровня Baumer CleverLevel
