Термоконтроллер INNOCONT TRT-AD-L-230-J

Продукция > Датчики > Температурные датчики и контроллеры
Термоконтроллер INNOCONT TRT-AD-L-230-J
Термоконтроллер INNOCONT TRT-AD-L-230-J

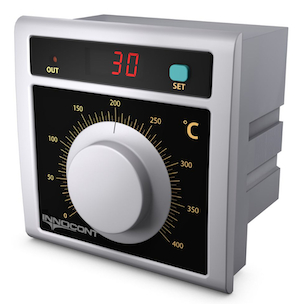

INNOCONT серии TRT-AD-L-230-J – температурный контроллер с ручным заданием уставки и дисплеем

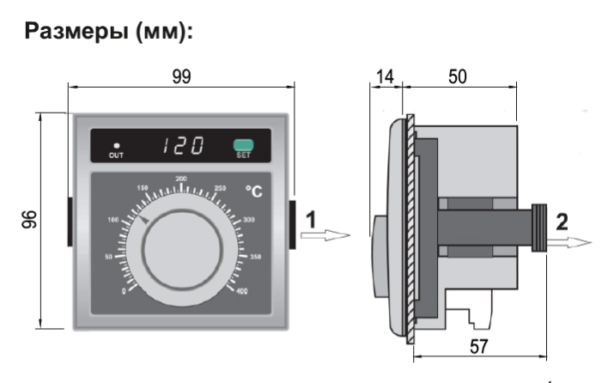

Размер: Ш96xВ96мм
Питание: 220 VAC ± 10%
Работа с термопарами J-типа (спай IC)
Тип регулирования ON/OFF (Вкл/выкл)
Тип выхода – релейный

• Стандартный размер панели 96х96 мм.
• Тип регулирования ON/OFF (Вкл/выкл)
• Работа с термопарами j-типа (спай IC)
Варианты исполнений температурных контроллеров INNOCONT серии TRT-AD-L-230-J

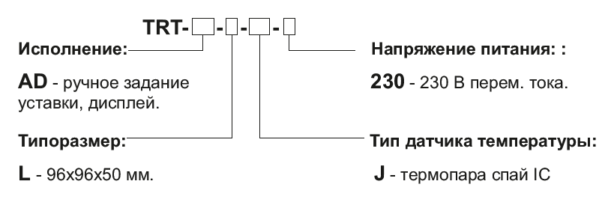

Температурный контроллер с аналоговым управлением и дисплеем INNOCONT серии TRT-AD-L-230-J имеет единый артикул. Структура формирования артикула:
Термоконтроллер INNOCONT TRT-AD-L-230-J

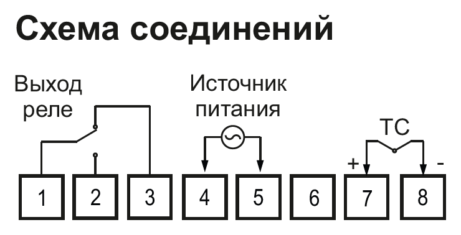

Схема соединений
Термоконтроллер INNOCONT TRT-AD-L-230-J
Термоконтроллер INNOCONT TRT-AD-L-230-J

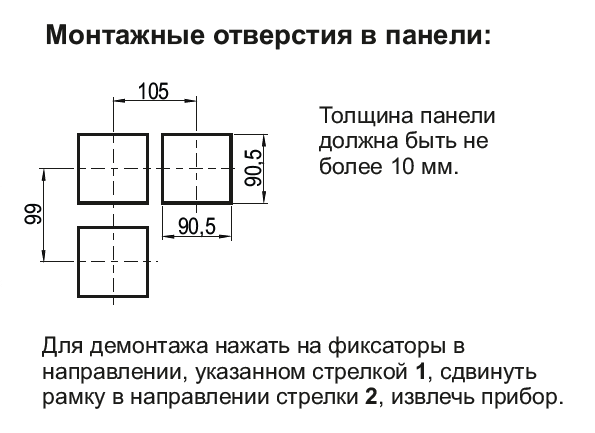

• Температурные контроллеры INNOCONT серии TRT-AD-L-230-J предназначены для установки в панель.
• Во время монтажа все провода, присоединенные к устройству должны быть обесточены. Не допускается воздействие на контроллер температуры, влажности и загрязнения, уровень которых не соответствует значениям, указанным в таблице «Условия окружающей среды».
• Линии питания и линии входного сигнала не должны располагаться близко друг к другу для исключения наводок.
• Персонал, производящий эксплуатацию температурного контроллера INNOCONT серии TRT-AD-L-230-J, должен быть хорошо ознакомлен с правилами установки, сборки, ремонта и эксплуатации изделия и иметь соответствующую квалификацию и уровень профессиональной подготовки.

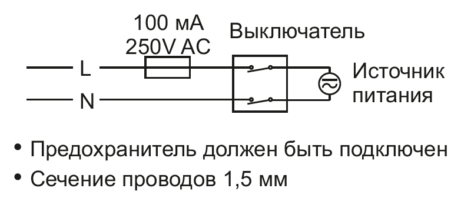

• В соответствии с правилами техники безопасности выключатель питания должен иметь обозначение к принадлежности к соответствующему устройству и быть легко доступным для оператора.
Термоконтроллер INNOCONT TRT-AD-L-230-J
Термоконтроллер INNOCONT TRT-AD-L-230-J
Условия окружающей среды
Температура окруж. среды0...50 ºC / -25...70 ºC (хранение)
Макс. относительная влажность
80% при темп. ≤ 31°C
Степень защиты
Лицевая панель: IP54; корпус: IP20
Электрические характеристики
Напряжение питания220 В перем. тока ± 10%, 50-60 Гц
Потребляемая мощностьМакс. 5 ВА
Подключение
Клеммная колодка для подключения проводов с сечением 2,5 мм²
Шкала
0...400 °C
Установка температуры
1 °C
Точность±4%
Дисплей
LED красный, 3 цифры, высота 7,6 мм,7 сегментов
Выходные сигналы
Выход релеNO+NC,250 В перем. тока, 8 А (для резистивной нагрузки)
Ресурс выхода250 В перем. тока, 8 А (для резистивной нагрузки) 300.000 циклов срабатываний
Управление
Тип управленияОдна уставка
Тип регулированияON/OFF (ВКЛ/ВЫКЛ)
Гистерезис4 °C
Корпус
Тип корпусаПодходит для скрытого монтажа на панели в соответствии с DIN 43 700
Размеры96х96х50 мм.
Масса
Прибл. 250 г.
МатериалНегорючий пластик (самозатухающий)
