Autonics TX4

Продукция > Датчики > Температурные датчики и контроллеры
Регуляторы температуры Autonics серии TX4
Autonics
Регулятор температуры TX4 Autonics
Температурные контроллеры серии TX оснащаются удобным для чтения ЖК-дисплеем, на котором большим шрифтом белого цвета отображается значение измеряемого параметра. 11-сегментные дисплеи, используемые для отображения фактического и заданного значений, позволяют легко читать буквенно-цифровую информацию. Температурные контроллеры отличаются повышенным быстродействием (время измерения 50 мс) и высокой точностью отображения данных ±0,3% Благодаря компактной конструкции (глубина 45 мм) эти контроллеры можно эксплуатировать в условиях ограниченного пространства (модели DIN 48 x 48 мм). Настройку и мониторинг параметров устройств серии TX можно осуществлять с помощью ПК посредством коммуникационных интерфейсов USB или RS485. Эти контроллеры доступны в корпусах различных размеров, что позволяет эксплуатировать их в разных системах и условиях.
Основные характеристики
Обновлена конструкция символьных экранов всех моделей
Линейка пополнилась моделями других размеров: Ш 72 x В 72 мм (TX4M), Ш 48 x В 96 мм (TX4H), Ш 96 x H 96 мм (TX4L)
Высокое быстродействие (скорость измерения 50) мс) и повышенная точность отображения ±0,3%
Большой ЖК-дисплей с удобным отображением текущего значения (белый шрифт)
Функция переключения между токовым выходом и выходом с твердотельным реле (ТТР)
Функции управления на базе выхода с ТТР (SSRP): стандартное управление в ключевом режиме (вкл./выкл.), циклический режим управления, фазовый режим управления
Доступна модель с коммуникационным выходом: RS485 (Modbus RTU)
Настройка параметров посредством ПК (интерфейс USB или RS485)
Программное обеспечение для комплексного управления устройствами (DAQMaster)
Компактный, эргономичный корпус с глубиной 45 мм
В сравнении с аналогичными моделями Autonics (48 х 48 мм) глубина данного изделия уменьшена на 30%
Защитная крышка клеммного блока (продается отдельно): КРЫШКА RSA

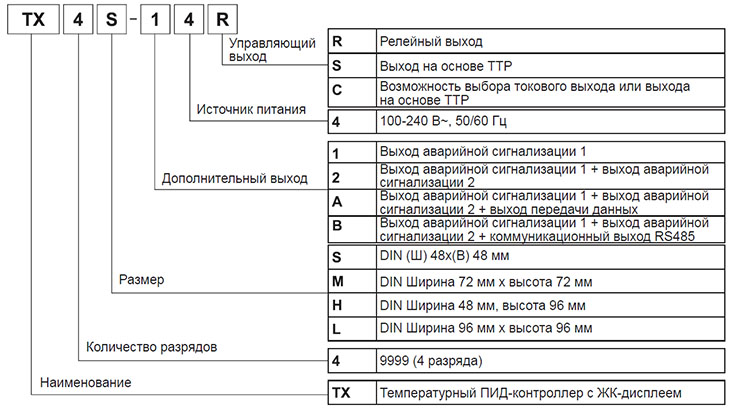

Температурные контроллеры с ПИД-регулированием и ЖК дисплеем (серия TX)
Температурные контроллеры с ПИД-регулированием и ЖК дисплеем (серия TX)
Технические характеристики температурных контроллеров
Серия
TX4S
TX4M
TX4H
TX4L
Внешний вид





Источник питания
100-240 В~, 50/60 Гц
Допустимый диапазон напряжения
От 90 до 110% от номинального напряжения
Потребляемая мощность
Макс. 8 ВА
Тип дисплея
11-сегментный дисплей (факт. значение (PV): белый цвет, заданное значение (SV): зеленый цвет); другая область отображения (желтый цвет) - это ЖК-дисплей
Размер
символов
Фактическое значение PV (Ш×В)
7,2×14 мм
10,7×17,3 мм
7,2×15,8 мм
16×26,8 мм
Заданное значение SV (Ш×В)
3,9×7,6 мм
6,8×11 мм
6,2×13,7 мм
10,7×17,8 мм
Тип входа
РДТ
DPt100 Ом, Cu50 Ом (допустимое сопротивление линии 5 Ом)
Термопара
K (CA), J (IC), L (IC), T (CC), R (PR), S(PR)
Погрешность
отображ
РДТ
• При комнатной температуре: (23℃±5℃): (PV ±0,3% или ± 1℃; выбирается наибольшее значение) ±1 емр
• За пределами диапазона комнатной температуры: (PV ±0,5% или ± 2℃; выбирается наибольшее значение) ±1 емр
Термопара
Выход
управления
Реле
250 В~, 3 А; 30 В - , 3 А, 1 НО-контакт
ТТР
Макс. 12 В , 3 А; 30 В , 3 А, 1 НО-контакт
Ток
4-20 мА или 0-20 мА (сопротивление нагрузки макс. 500 Ом)
Выход
управления
Выход аварийной сигнализации
AL1, AL2: 250 В~, 3 А; 30 В , 3 А, 1 НО-контакт
Передающий сигнал
4-20 мА (макс. сопротивление нагрузки 500 Ом, погрешность выходного сигнала: ±0,3% от полной шкалы)
Коммуникац. выход
Коммуникационный выход RS485 (Modbus RTU)
Способ управления
Ключевой режим (ВКЛ./ВЫКЛ.), режимы управления П, ПИ, ПД, ПИД
Гистерезис
От 1 до 1000°C/°F (от 0,1 до 50℃/°F), варьируется
Диапазон пропорционального коэффициента (П)
от 0,1 до 999,90°C/°F
Время интегрирования (И)
от 0 до 9999 с
Время дифференцирования (Д)
от 0 до 9999 с
Время управления (Т)
от 0,5 до 120,0 с
Ручной сброс
от 0,0 до 100,0%
Период выборки (время измерения)
50 мс
Прочность электрической изоляции
3000 В~, 50/60 Гц в течение 1 минуты (между первичной и вторичной цепями)
Виброустойчивость
Амплитуда 0,75 мм при частоте от 5 до 55 Гц (в течение 1 минуты) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Механический ресурс
Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 5000000 циклов
Электрический ресурс
Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 200000 циклов (резистивная нагрузка 250 В~, 3 А)
Сопротивление изоляции
Не менее 100 MОм (при измерении мегомметром с напряжением 500 В пост. тока)
Помехоустойчивость
Кривая помехи типа «меандр» генерируется имитатором помехи (ширина импульса 1 мкс) ±2 кВ, фаза R и фаза S
Срок хранения данных в памяти
Прибл. 10 лет (энергонезависимая полупроводниковая память)
Условия окруж. среды
Температура окру. среды
от -10 до 50°С, при хранении: от -20 до 60°С
Относительная влажность
от 35 до 85 %; при хранении: от 35 до 85%
Степень защиты
IP50 (передняя панель, стандарт МЭК)
Тип изоляции
Двойная изоляция (символ: , прочность электрической изоляции между первичной и вторичной цепями: 3 кВ)
Масса
Прибл. 146,1 г
(прибл. 86,7 г)
Прибл. 233 г
(прибл. 143 г)
Прибл. 214 г
(прибл. 133 г)
Прибл. 290 г
(прибл. 206 г)
Схемы соединений контроллеров TX4

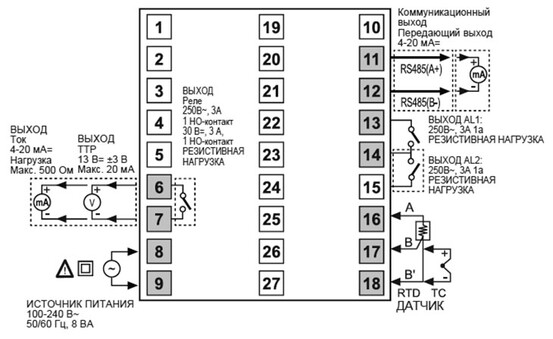

Серия TX4M

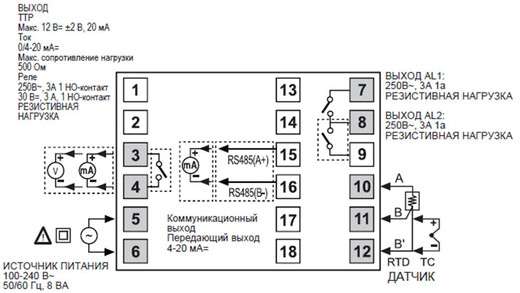

TX4S

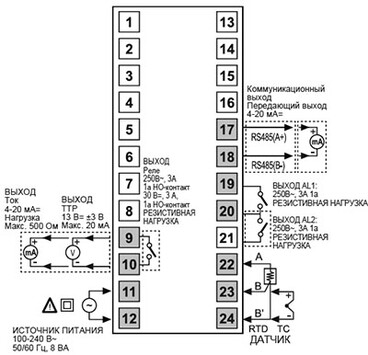

TX4H/L
