Термоконтроллер INNOCONT TRT-D-L-230-PT

Продукция > Датчики > Температурные датчики и контроллеры
Термоконтроллер INNOCONT TRT-D-L-230-PT
Термоконтроллер INNOCONT TRT-D-L-230-PT

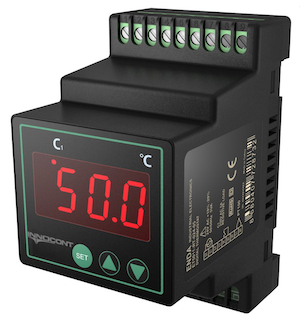

INNOCONT серии TRT-D-L-230-PT – температурный контроллер с дисплеем для монтажа на DIN-рейку
Размер: Ш54xВ94мм
Питание: 220 VAC ± 10%
Работа с датчиком температуры Pt100
Тип регулирования: ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-
Тип выхода – релейный SPDT
Выбор режима нагрева или охлаждения

• Размер 54х94 мм.
• Установка в электрошкаф на DIN-рейку
• Тип регулирования : ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-
• Работа с датчиком температуры Pt100
• Выход реле SPDT
• Выбор режима нагрева или охлаждения
Варианты исполнений температурных контроллеров INNOCONT серии TRT-D-L-230-PT

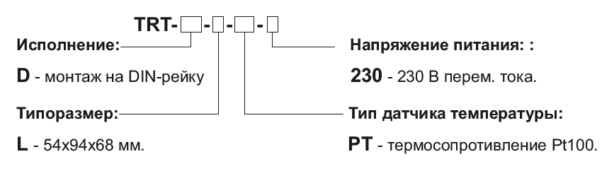

Температурный контроллер с дисплеем для монтажа на DIN-рейку INNOCONT серии TRT-D-L-230-PT имеет единый артикул. Структура формирования артикула:
Термоконтроллер INNOCONT TRT-D-L-230-PT

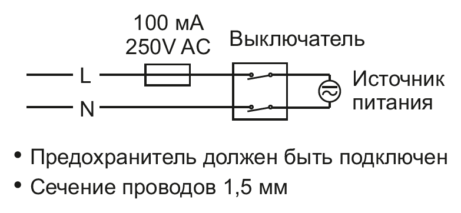

Схема соединений
Термоконтроллер INNOCONT TRT-D-L-230-PT
Термоконтроллер INNOCONT TRT-D-L-230-PT
• Температурные контроллеры INNOCONT серии TRT-D-L-230-PT предназначены для установки на DIN-рейку.
• Во время монтажа все провода, присоединенные к устройству должны быть обесточены. Не допускается воздействие на контроллер температуры, влажности и загрязнения, уровень которых не соответствует значениям, указанным в таблице «Условия окружающей среды».
• Линии питания и линии входного сигнала не должны располагаться близко друг к другу для исключения наводок.
• Персонал, производящий эксплуатацию температурного контроллера INNOCONT серии TRT-D-L-230-PT, должен быть хорошо ознакомлен с правилами установки, сборки, ремонта и эксплуатации изделия и иметь соответствующую квалификацию и уровень профессиональной подготовки.
• В соответствии с правилами техники безопасности выключатель питания должен иметь обозначение к принадлежности к соответствующему устройству и быть легко доступным для оператора.
Термоконтроллер INNOCONT TRT-D-L-230-PT
Диапазоны температуры
Тип датчика температуры
Диапазон темп. (°C)
Диапазон темп. (°F)
Точность
Pt100 с десятичным значением
-99.9...300.0
-99.9...543.0
±0,5%(осн. диап.)±1 цифра
Pt100 с целым значением
-200...600.0
-328...1112 ±0,5%(осн. диап.)±1 цифра
Условия окружающей среды
Температура окруж. среды0...50 ºC / -25...70 ºC (хранение)
Макс. относительная влажность
80% при темп. ≤ 31°C
Степень защиты
Лицевая панель: IP54; корпус: IP20
Электрические характеристики
Напряжение питания220 В перем. тока ± 10%, 50-60 Гц
Потребляемая мощностьМакс. 5 ВА
Подключение
Клеммная колодка, сечение проводов: питание - 2,5 мм²; вых. сигнал -1,5 мм²
Статус управляющего выхода
Светодиод С1 горит, когда на управляющий выход активен
Дисплей
LED красный, 4 цифры, высота 12 мм,7 сегментов
Выходные сигналы
Выход релеNO+NC,250 В перем. тока, 8 А (для резистивной нагрузки)
Ресурс выхода250 В перем. тока, 8 А (для резистивной нагрузки) 300.000 циклов срабатываний
Управление
Тип управленияВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования
Период измерения100 мс
Пропорциональный диапазон
Настраиваемый 0...100%. Если равен 0,0%, выбран режим ВКЛ/ВЫКЛ
Цикл регулирования
0...250 сек
Гистерезис1...50°C
Корпус
Тип корпусаПодходит для скрытого монтажа на панели в соответствии с DIN 43 700
Размеры54х94х68 мм.
Масса
Прибл. 190 г.
МатериалНегорючий пластик (самозатухающий)
