Обзор температурных датчиков и контроллеров

Продукция > Датчики > Температурные датчики и контроллеры
Обзор температурных датчиков и контроллеров
Температурные контроллеры и датчики INNOCONT
Температурные датчики
Температурные контроллеры

Температурные датчики серии TS-W
Датчики температуры предназначены для непрерывного измерения жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в различных отраслях промышленности.
Применяются датчики температуры практически везде. Любая сфера или производство, где температура объекта влияет на качество работы и итоговой продукции, требует пристального температурного контроля. Например:
Нефтегазовая, топливная индустрия, энергетика
Химия, строительство, образование
Металлургическая промышленность (литейное, прокатное производство, производство металлических изделий, металлообработка)
Транспортная индустрия, автомобили, спецтехника
Пищевая промышленность, фармацевтика
Машиностроение
Сельское хозяйство (зерно, комбикорма)

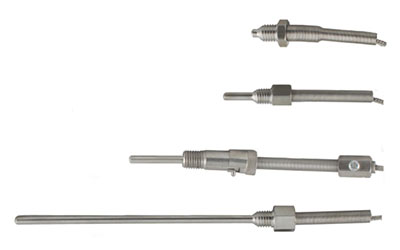

Датчики температуры TS-W INNOCONT
Технические характеристики датчиков серии TS-W
Характеристика
Значение
TS-W-x-CA
TS-W-x-IC
TS-W-x-Pt100
Номинальная статическая характеристика
CA
IC
Pt100
Рабочий диапазон измеряемых температур, С
-50...+400 (до +600 кратковременно)
-50...+300
-50...+250
Пределы допустимых отклонений, С
+-2,5
+-0,3
Условное давление, бар
10 (только для исполнения «N» и «V»)
Исполнение рабочего спая относительно корпуса
изолированный
Показатель тепловой инерции, сек, не более
30
Сопротивление изоляции, МОм, не менее
100*
Степень защиты
IP65 (для исполнения «N» и «V»); IP 42 (для исполнения «S»)
Температурные контроллеры характеристики

Серия
TR-B-S
TR-B-M
TR-B-H
TR-B-L
Напряжение питания
110...220 В переменного тока, 50-60 Гц
Потребляемая мощность
Макс. 5 ВА
Тип дисплея
7-сегмент. светодиодный (текущ. значение (PV) - красный, уставка (SV) - зеленый)
Размер знака
Тек. знач. (PV)
7,0х15,0 мм9,5х20,0 мм 7,0х14,6 мм11,0х22,0 мм
Установка (SV)
5,0х9,5 мм7,5х15,0 мм 6,0х12,0 мм7,0х14,0 мм
Вход
Термосопротивление
DPt100Ω (100 Ом), Cu50Ω (50 Ом) (допустимое сопр. линии макс. 5 Ом - на провод)
Термопара
K(CA), J(IC), L(IC), T(CC), R(PR), S(PR)
Точность индикации
RTD
При комнатной температуре (23°C ±5°C): (текущее значение PV ±0,5% или ±1°C, выбрать большее значение) град. ±1 знак. Вне диапазона комнатной температуры: (текущее значение PV ±0,5% или ± °C, выбрать большее значение) град.±1 знак
TC
Выход управления
Релейный
220 В переменного тока, 3 А
SSR
12 В постоянного тока ± 2 В, макс. 20 мА
Выход сигнализации
Реле: 220 В перем. тока, 1 А
Тип регулирования
ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования
Гистерезис
1...100 или 0,1...50,0 °C
Диапазон пропорциональн. регулирования (П)
0,1...999,9 °C
Интегральная составляющая (И)
0...999,9 сек
Дифференциальная составляющая (Д)
0...999,9 сек
Время регулирования (Т)
0,5...120,0 сек
Ручной сброс
0,0...100,0 %
Период измерения
100 мс
Диэлектрическая прочность
2000 В перем. тока в течение 1 мин. (между входной клеммой и клеммой питания)
Виброустойчивость
Амплитуда 0,75 мм при частоте 5-55 Гц по каждой из осей X, Y, Z в течение 2 часов
Срок службы реле
Выход управления
Мех. часть: мин. 5 000 000 срабатываний. Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 3 А)
Выход сигнализации
Мех. часть: мин. 5 000 000 срабатываний. Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 1 А)
Сопротивление изоляции
Мин. 100 МОм (при 500 В пост. тока по мегомметру)
Помехоустойчивость
Шум прямоугольной формы (ширина импульса 1 мкс) от имитатора шума, ± 2 кВ фазы R и S
Хранение данных в памяти
Приблиз. 10 лет (при использовании энергонезависимой полупроводник. памяти)
Условия хранения и эксплуатац.
Температура окруж. среды
-10...50°C; хранение -20...60 °C
Влажность
35...85% относительной влажности хранение относительной влажности
Масса
прибл. 120 гприбл. 200 гприбл. 185 гприбл. 250 г
Серия
TC4S
TC4SP
TC4Y
ТС4М
TC4W
ТС4Н
ТС4L
Внешний вид





Напряжение питания
Переменный ток
100-240 В~, 50/60 Гц
Переменный/Постоянный ток
24 В~, 50/60 Гц; 24-48 В
Допустимый диапазон напряжения
90-110 % номинального напряжения
Потребляемая
мощность
Переменный ток
Не более 5 ВА (100-240 В~, 50/60 Гц)
Переменный / постоянный ток
Не более 5 ВА (24 В~ 50/60 Гц); не более. 3 Вт (24-48 В=)
Тип дисплея
7-сегментный, светодиодный (красный), Тип дисплея другие области (красный, зеленый, желтый)
Тип
входа
Термосопротивление
DPt100Ом, Cu50Ом (допустимое сопротивление линии не более 5 Ом на провод)
Термопара
К(СА), J(IC), L(IC)
Точность показаний
Термосопротивление
• При комнатной температуре (+23 ±5 °С): (текущее значение ±0,5 % или ±1 °С, выбрать большее значение) ±1 единица.
• Вне диапазона комнатных температур: (текущее значение ±0,5 % или ±2 °С, выбрать большее значение) ±1 единица.
• Для приборов серии TC4SP добавляется ±1 °С
Термопара
Серия
TC4S
TC4SP
TC4Y
ТС4М
TC4W
ТС4Н
ТС41
Выход
управления
Релейный
250 В~ ЗА, 1а
ТТР
12 В= ±2 В, не более 20 мА
Дополнительный выход
Вых. сигнализации 1, релейный вых. сигнализации 2: 250 В~, 1 А, 1а (в моделях TC4SP и TC4Y предусмотрен только вых. сигнализации 1)
Тип регулирования
ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование
Гистерезис
1...100 °C/“F (0,1...50,0 “С /Т ), измен
Диапазон пропорционального регулирования (П)
0,1...999,9 eC/°F
Интегральная составляющая (И)
0-9999 с
Дифференциальная составляющая (Д)
0-9999 с
Время регулирования (Т)
0,5-120,0 с
Ручной сброс значения
0,0-100,0 %
Период измерения
100 мс
Диэлектрическая
прочность
Переменный ток
2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Переменный / постоянный ток
1000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Вибрация
Амплитуда 0,75 мм при частоте 5 -5 5 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Механический
Вых.: более 5 000 000 циклов; вых. сигнализ. 1/2: более 5 000 000 циклов
Электрический
Вых.: более 200 000 циклов (резистивная нагрузка 250 В~, 3 А).
Вых. си т а л из. 1/2: более 300 000 циклов (резистивная нагрузка 250 В~, 1 А)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импульса 1 мкс) от имитатора шума
Хранение данных в памяти
Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения
Температура среды
-10...+50 °С; хранение: -20...+60 °С
Влажность
35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности
Тип изоляции
Прибор защищен двойной или усиленной изоляцией ([□]: диэлектрическая прочность изоляции для питания перем.
тока составляет 2 кВ, для питания перем./пост. тока - 1 кВ)
Сертификация
С € (кроме моделей с источником питания переменного / постоянного тока)
Масса *2
Приблиз. 141 г
(прибл. 97 г)
Приблиз. 123 г
(прибл. 76 г)
Приблиз. 174 г
(прибл. 85 г)
Приблиз. 204 г
(прибл. 133 г)
Приблиз. 194 г
(прибл. 122 г)
Приблиз. 194 г
(прибл. 122 г)
Приблиз. 254 г
(прибл. 155 г)
Серия
TX4S
TX4M
TX4H
TX4L
Внешний вид





Источник питания
100-240 В~, 50/60 Гц
Допустимый диапазон напряжения
От 90 до 110% от номинального напряжения
Потребляемая мощность
Макс. 8 ВА
Тип дисплея
11-сегментный дисплей (факт. значение (PV): белый цвет, заданное значение (SV): зеленый цвет); другая область отображения (желтый цвет) - это ЖК-дисплей
Размер
символов
Фактическое значение PV (Ш×В)
7,2×14 мм
10,7×17,3 мм
7,2×15,8 мм
16×26,8 мм
Заданное значение SV (Ш×В)
3,9×7,6 мм
6,8×11 мм
6,2×13,7 мм
10,7×17,8 мм
Тип входа
РДТ
DPt100 Ом, Cu50 Ом (допустимое сопротивление линии 5 Ом)
Термопара
K (CA), J (IC), L (IC), T (CC), R (PR), S(PR)
Погрешность
отображ
РДТ
• При комнатной температуре: (23℃±5℃): (PV ±0,3% или ± 1℃; выбирается наибольшее значение) ±1 емр
• За пределами диапазона комнатной температуры: (PV ±0,5% или ± 2℃; выбирается наибольшее значение) ±1 емр
Термопара
Выход
управления
Реле
250 В~, 3 А; 30 В - , 3 А, 1 НО-контакт
ТТР
Макс. 12 В , 3 А; 30 В , 3 А, 1 НО-контакт
Ток
4-20 мА или 0-20 мА (сопротивление нагрузки макс. 500 Ом)
Выход
управления
Выход аварийной сигнализации
AL1, AL2: 250 В~, 3 А; 30 В , 3 А, 1 НО-контакт
Передающий сигнал
4-20 мА (макс. сопротивление нагрузки 500 Ом, погрешность выходного сигнала: ±0,3% от полной шкалы)
Коммуникац. выход
Коммуникационный выход RS485 (Modbus RTU)
Способ управления
Ключевой режим (ВКЛ./ВЫКЛ.), режимы управления П, ПИ, ПД, ПИД
Гистерезис
От 1 до 1000°C/°F (от 0,1 до 50℃/°F), варьируется
Диапазон пропорционального коэффициента (П)
от 0,1 до 999,90°C/°F
Время интегрирования (И)
от 0 до 9999 с
Время дифференцирования (Д)
от 0 до 9999 с
Время управления (Т)
от 0,5 до 120,0 с
Ручной сброс
от 0,0 до 100,0%
Период выборки (время измерения)
50 мс
Прочность электрической изоляции
3000 В~, 50/60 Гц в течение 1 минуты (между первичной и вторичной цепями)
Виброустойчивость
Амплитуда 0,75 мм при частоте от 5 до 55 Гц (в течение 1 минуты) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Механический ресурс
Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 5000000 циклов
Электрический ресурс
Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 200000 циклов (резистивная нагрузка 250 В~, 3 А)
Сопротивление изоляции
Не менее 100 MОм (при измерении мегомметром с напряжением 500 В пост. тока)
Помехоустойчивость
Кривая помехи типа «меандр» генерируется имитатором помехи (ширина импульса 1 мкс) ±2 кВ, фаза R и фаза S
Срок хранения данных в памяти
Прибл. 10 лет (энергонезависимая полупроводниковая память)
Условия окруж. среды
Температура окру. среды
от -10 до 50°С, при хранении: от -20 до 60°С
Относительная влажность
от 35 до 85 %; при хранении: от 35 до 85%
Степень защиты
IP50 (передняя панель, стандарт МЭК)
Тип изоляции
Двойная изоляция (символ: , прочность электрической изоляции между первичной и вторичной цепями: 3 кВ)
Масса
Прибл. 146,1 г
(прибл. 86,7 г)
Прибл. 233 г
(прибл. 143 г)
Прибл. 214 г
(прибл. 133 г)
Прибл. 290 г
(прибл. 206 г)

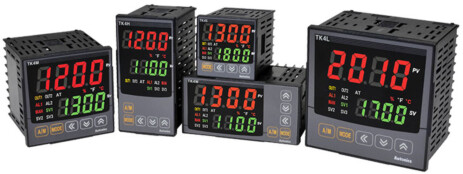

TK Серия Контроллер с PID регулятором
Размер: Ш48xВ48мм, Ш48xВ96мм, Ш72xВ72мм, Ш96xВ48мм, Ш96xВ96мм, Ш48xВ24мм
Питание: 100-240 VAC
Многофункциональный вход (13 вариантов выбора типа входа):
датчик температуры, аналоговый вход (по напряжению или по току)
Тип выхода: релейный, токовый, SSR, RS485
Программируемое реле нагрева/охлаждения
Серия
TK4S
TK4SP
TK4M
TK4W
TK4H
TK4L
Внешний вид




Источник питания
100–240 В~, 50/60 Гц
Допустим. диапазон напряж.
90–110% номинального напряжения
Потребляемая мощность
Макс. 8 ВА
Тип дисплея
7-сегментный дисплей (красный) Светодиоды: красный, зеленый, желтый.
Размер знака
Текущ. знач. (Ш×В)
7,0×14,0 (мм)
9,5×20,0 (мм)
8,5×17,0 (мм)
7,0×14,6 (мм)
11,0×22,0 (мм)
Уставка (Ш×В)
5,0×10,0 (мм)
7,5×15,0 (мм)
6,0×12,0 (мм)
6,0×12,0 (мм)
7,0×14,0 (мм)
Тип входа
Термосопротивл.
JPT 100 Ом, DPT 100 Ом, DΡΤ 50 Ом, CU 100 Ом, CU 50 Ом, Nikel 120 Ом (6 типов)
Термопара
K, J, E, T, L, N, U, R, S, В, C, G, PLII (13 типов)
Аналоговый
По напряжению: 0–100 мВ, 0–5 В, 1–5 В, 0–10 В (4 типа)/по току: 0–20 мА, 4–20 мА (2 типа)

Точность индикации
Термосопротивл.
При комнатной температ. (23°C ±5°C): (текущее знач. ±0,3% или ±1°C, выбрать большее знач.) ±1 знак. Вне диапазона комнатных температур: (текущее знач. 0,5% или ±2°C, выбрать большее знач.) ±1 знак. В случае серии TK4SP добавляется ±1°C.
Термопара
Аналоговый
При комнатной температуре (23°C ±5°C): текущее значение ±0,3% п.ш. ±1 знак. Вне диапазона комнатных температур: текущее значение 0,5°C% п.ш. ±1 знак.
Вход трансформатора тока
±5% п.ш. ±1 знак
Выход управления
Релейный
250В~, 3 А, 1a
ТТР
11 В=, ±2 В, макс. 20 мА
Токовый
4–20 мА= или 0–20 мА= (макс. нагрузка: 500 Ом)
Вых. сигнализации
Релейный
Вых. сигнализ. 1, релейн. вых. сигнализ. 2: 250 В~, 3 А, 1а (в моделях TK4SP предусмотрен только вых. сигнализ.1)
Дополнительный выход
Вых. передачи
4–20 мА= (макс. нагрузка 500 Ом; точность ±0,3% п.ш.)
Связь
Выход RS485 (Modbus RTU)
Дополнительный вход
Трансформ. тока
0,0–50,0 А (диапазон измерений тока главного нагревателя). Входной/выходной ток: 1000:1 (кроме TK4SP)
Цифровой вход
• Контактный вход: вкл. — макс. 2 кОм; выкл. — мин. 90 кОм
• Бесконтактный вход: вкл. — остаточное напряжение макс. 1,0 В; выкл. — остаточное напряжение макс. 0,1 мА
TK4S/M — 1 заземление (из-за ограниченного числа выводов), TK4H/W/L — 2 заземления (кроме TK4SP).
Тип регулирования
Нагрев., охлажд.
ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование
Нагрев. и охлажд.
Гистерезис
Термопара/термосопротивление: 1–100˚C/˚F (0,1–100,0˚C/˚F); • аналоговый: 1–100 (цифра)
Диапазон пропорцион. регулиров. (П)
0,1–999,9˚C (0,1–999,9%)
Интегральная составл. (И)
0–9999 c
Дифференциал. составл. (Д)
0–9999 c
Время регулирования (Т)
0,1–120,0 (только для релейного или твердотельного релейного выхода)
Ручной сброс значения
0,0–100,0%
Период измерения
50 мс
Диэлектрическая прочность
2000 В~, 50/60 Гц в течение 1 мин. (между входной клеммой и клеммой питания)
Виброустойчивость
Амплитуда 0,75 мм при частоте 5–55 Гц (в течение 1 мин.) по каждой из осей X, Y, Z в течение 2 часов
Срок службы реле
Механич. поврежд
ВЫХ. 1/2: более 5 000 000 раз; вых. сигнализации 1/2: более 20 000 000 раз (TK4H/W/L: более 5 000 000 раз)
Электрич. поврежд
Вых. 1/2: более 200 000 раз; вых сигнализации 1/2: более 100 000 раз (TK4H/W/L: более 200 000 раз)
Сопротивление изоляции
Мин. 100 МОм (при 500 В= по меггометру)
Помехоустойчивость
Шум прямоугольной формы (ширина импульса — 1 мкс) от имитатора шума, ±2 кВ фазы R и S.
Хранение данных в памяти
Прибл. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Температ. окружающей среды
-10...+50°C (без замораживания)
Температура хранения
-20...+60°C (без замораживания)
Влажность
35–85% относительной влажности (без конденсации)
Степень защиты
IP65. TK4SP: IP50
Масса
Прибл. 105 г
Прибл. 85 г
Прибл. 140 г
Прибл. 141 г
Прибл. 141 г
Прибл. 198 г
Серия
TMH2
TMH4
Внешний вид


Каналы
2 канала
2 канала
Источник питания
24 В пост. тока
Допустимый диапазон напряжения
90–110% номинального напряжения
Потребляемая мощность
Макс. 5 Вт (при максимальной нагрузке)
Способ отображения данных
Без индикации. Настройка параметров и контроль осуществ. посредством внеш. устр. (ПК или ПЛК).
Тип входа
Термопара
K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
Терморезистор RTD
DPt100Ω, JPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Nikel 120Ω 3-проводные (допустимое сопротивление линии не более 5 Ом)
Аналоговый
• Напряжение: 0-100 мВ пост. тока, 0-5 В пост. тока, 1-5 В пост. тока, 0-10 В пост. тока • Ток: 0-20 мА, 4-20 мА
Точность измерения
Термопара
При комнатной температуре (23°C ±5°C): (PV ±0,3% или ±1°C; выбирается большее значение) ±1 ед. мл
Терморезистор RTD
• За пределами диапазона комнатной температуры: (PV ±0,5% или ±2°C; выбирается большее значение) ±1 ед. мл. разряда
Аналоговый
• При комнатной температуре (23°C ±5°C): ±0,3% от полной шкалы ±1 ед. мл. разряда • За пределами диапазона комнатной температуры: ±0,5% от полной шкалы ±1 ед. мл. разряда
Дополнительный вход
Вход ТТ
0,0-50,0 А (диапазон измерения тока первичной обмотки) * Коэффициент трансформации ТТ = 1/1000 Точность измерения: ±5% от полной шкалы ±1 ед. мл. разряда
Цифровой вход
• Контактный вход:
ВКЛ. - макс. 1 кОм, ВЫКЛ. - мин. 100 кОм
• Полупроводниковый вход:
ВКЛ. - макс. остаточное напряжение 0,9 В, ВЫКЛ - макс. ток утечки 0,5 мА
• Ток утечки: прибл. 0,3 мА на каждый вход
Тип регулирования
Нагрев., охлажден.
Ключевой режим (ВКЛ/ВЫКЛ), режимы управления P, PI, PD, PID
Нагрев. и охлажден
Выход управления
Реле
250 В перем. тока 3 A 1a
TTP
Макс. 12 В пост. тока ± 3 В, 20 мА
Ток
По выбору: 4-20 мА или 0-20 мА пост. тока (при сопротивлении нагрузки не более 500 Ом)
Дополнительный выход
Аварийная сигнализация
250 В перем. тока 3 A 1a
Связь
Ведущее устройство
Выход связи по RS485 (Modbus RTU)
Загрузчик ПК
Последовательный (уровень TTL), полудуплекс
Гистерезис
Терморезистор/термопары: от 1 до 100°C/°F (от 0,1 до 100,0°C/°F), аналоговый сигнал: от 1 до 100, цифровое отображение
Диапазон пропорц. регулир. (П)
Терморезистор/термопары: от 1 до 999°C/°F (от 0,1 до 999,9°C/°F), аналоговый сигнал: от 0,1 до 999,9, цифровое отображение
Интегральная составляющая (И)
0–9999 c
Дифференц. составляющая (Д)
0–9999 c
Время регулирования (Т)
Релейный выход: от 0,1 до 120,0 с, выход ТТР: от 1,0 до 120,0 с
Ручной сброс значения
от 0 до 100% (от 0,0 до 100,0%)
Период измерения
50 мс (синхронное измерение по 2 каналам)
Диэлектрическая прочность
1000 В~, 50/60 Гц в течение 1 минуты (между входными клеммами и клеммами цепи питания)
Виброустойчивость
Амплитуда 0,75 мм при частоте от 5 до 55 Гц (в течение 1 минуты) для каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Механический
более 1 000 000 срабатываний
Электрический
более 100 000 срабатываний (активная нагрузка 250 В~, 3 А)
Сопротивление изоляции
100 МОм (при измерении мегомметром с напряжением 500 В=)
Помехоустойчивость
Помехи в виде меандра ± 0,5 кВ (ширина импульса: 1 мкс), создаваемые с помощью имитатора помех
Условия хранения и эксплуатации
Температура окружающей среды
От -10 до 50°C, при хранении: от -20 до 60°C
Отн.Влажность окр.среды
От 35 до 85% отн. вл., при хранении: от 35 до 85%RH
Степень защиты
IP20 (стандарт МЭК)
Комплектующие
Разъем расширения: 1, соединитель для фиксации модуля: 2
Вес
Базовый модуль
Прибл. 250,8 г (прибл. 177,7 г)
Прибл. 250,4 г (прибл. 177,3 г)
Модуль расширения
Прибл. 245,7 г (прибл. 172,6 г)
Прибл. 245,1 г (прибл. 172,2 г)

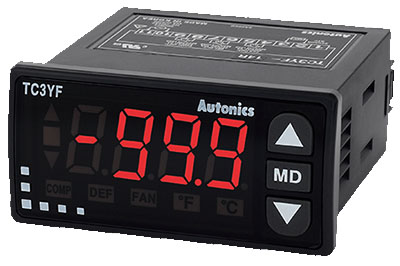

Серия
TC3YF-11R
TC3YF-14R
TC3YF-21R
TC3YF-24R
TC3YF-31R
TC3YF-34R
Внешний вид

Напряжение питания
12-24 B
100-240 В
50/60 Гц
12-24 В
100-240 В
50/60 Гц
12-24 В
100-240 В
50/60 Гц
Допустимый диапазон напряжения
90–110% номинального напряжения
Потребляемая мощность
He более 8 Вт
He более 4 ВА
Не более 8 Вт
Не более 4 ВА
Не более 8 Вт
Не более 4 ВА
Способ отображения данных
7-сегментный, светодиодный (красный)
Размер знака (Ш * В)
7,4 х 15,0 мм
Диапазон показаний
NTC-термистор: -40,0...99,9 “С (+40...+212 “F). Термосопротивление: -99,9...+99,9 “С (-148...+212 °F)
Точность показаний
(текущее значение ±0,5 % или ±1 “С, выбрать большее значение) ±1 разряд
Период измерения
0,5 с
Вход датчика
NTC-термистор. Термосопротивление: DPtlDOD
Входное сопротивление
Допустимое сопротивление линии не более 5 Ом на провод
Тип регулирования
Дискретное регулирование (регулируемая чувствительность: 0,5...5,0 “С, 2...50 “F, измен.)
Выход управления
Выход компрессора (250 В~, 5 А, 1а)
Выход компрессора (250 В~, 5 А, 1а)
Выход размораживания
(250 В~, 10 А, 1а)
Выход компрессора (250 В~, 5 А, 1а)
Выход размораживания
(250 В~, 10 А, 1а)
Выход испарителя (250 В~, 5 А, 1а)
Хранение данных в памяти
Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Диэлектрическая прочность
2000 В~, 50/60 Гц в течение 1 минуты (между всеми зажимами и корпусом)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импульса 1 мкс) от имитатора шума
Ресурс реле
Компрессор
Механический: не менее 20 000 000 циклов. Элеюрический: не менее 50 000 циклов (резистивная нагрузка 250 В~, 5 А)
Размораживание
Механический: не менее 20 000 000 циклов. Электрический: не менее 100 000 циклов (резистивная нагрузка 250 В -, 10 А)
Испаритель
Механический: не менее 20 000 000 циклов. Элеюрический: не менее 50 000 циклов (резистивная нагрузка 250 В~, 5 А)
Вибрация
Повреждение
Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Сбой при работе
Амплитуда 0,5 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 10 минут
Условия хранения и эксплуатации
Температура окружающей среды
-10...+50 °С; хранение: -20...+60 °С
Отн.Влажность окр.среды
35-85 % относительной влажности; хранение: 35-85 % относительной влажности
Степень защиты
IP65 (передняя панель)
Масса
Приблиз. 143 г
Серия
TZ4SP
TZN4S
TZ4ST
TZ4M
TZN4M
TZ4W
TZN4W
ТZ4H
TZN4H
ТZ4L
TZN4L
Внешний вид










Напряжение питания
Переменный ток
100-240 В~, 50 /60 Гц
Переменный/Постоянный ток
24 В~, 50/60 Гц; 24-48 В
Допустимый диапазон напряжения
90-110 % номинального напряжения
Потребляемая
мощность
Переменный ток
Не более 5 ВА (100-240 В~, 50/60 Гц)
Не более 5 ВА (100 -240 В~, 50/60 Гц)
Переменный / постоянный ток
Не более 8ВА (24 В~, 50/60 Гц); не более 7 Вт (24-48 В)
Тип дисплея
7 -сегментный , светодиодный (текущее значение (РV)~ красный, уставка (SV) - зеленый )
Размер знака (Ш х В)
TZ4SP: 4,8 х 7,8 мм
TZN4S: PV — 7,8 х 11,0 мм; SV - 5,8 х 8,0 мм
4,8 х 7,8мм
TZ4M: PV-9,8 х 14,2 мм;
SV-8,0 х 10,0 мм
TZN4M: PV-B 8,0 x 13,0мм;
SV-5,0 X 9,0 мм.
8,0 х 10,0 мм
TZ4H: 3,8 х 7,6 мм
TZN4H: PV-7,8 х 11,0 мм; SV-5,8 x 8,0 мм.
PV-9,8 x 14,2 мм
SV-8,0 х 10,0 мм
Тип входа
Термосопротивление
DPt 100, JPt 100, 3 провода (допустимое сопротивление линии не более 5 Ом на провод)
Термопара
К(СА), J(IC), R(PR), E(CR), Т(СС), S(PR), N(NN), W (TT) (допустимое сопротивление линии не более 100 Ом)
Аналоговый
1-5 В, 0-10 В, 4-20 мА
Выход управления
Релейный
250 В~, З А , 1с
ТТР
12 В= ±3 В, не более 30 мА
Токовый
4 - 20 мА= (нагрузка не более 600О м)
Дополнительный выход
Вых. текущего значения
4 - 20 мА= (нагрузка не более 600 Ом)
Аварийный вых. 1
250 В - , 1 А, 1а
Аварийный вых. 2
250 В~, 1А , 1А
Вых. связи
RS485 (передача текущего значения уставки , настройка уставки)
Тип регулирования
ВКЛ ./ВЫКЛ ., П-, ПИ-, ПД-, ПИДФ - (быстрая настройка), ПИДС- (медленная настройка)
Точность показаний
п. ш. ±0 ,3 % или ±3 аС, выбрать большее значение
Способ настройки
Кнопки лицевой панели
Гистерезис
1..100 °С (0,1..100 ,0 °С), измен, (дискретное регулирование)
Выход сигнализации
Настройка вкл./выкл. выхода сигнализации: 1..100 (0,1 ...100,0) С
Диапазон про порционального регулирования (П)
0,0- 100,0 %
Интегральная составляющая (И)
0-3600 с
Дифференциальная составляющая (Д)
0-3600 с
Время регулирования (Т)
1-120 с
Период измерения
0.5 с
Уставка сигнализации обрыва контура
1-999 с
Уставка линейного измерения
Линейное нарастание и линейное убываение за 1-99 мин
Диэлектрическая прочность
2000В-, 50/60 Гц в течении 1 мин (входным зажимом и зажимом питания)
Серия
TZ4SP/TZN4S
TZ4ST
TZ4M/TZN4M
TZ4W/TZN4W
TZ4H/TZN4H
TZ4L/TZN4L
Вибрация
Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Главный выход
Механический: не менее 10 000 000 циклов. Электрический: не менее 100 000 циклов (резистивная нагрузка 250 В~, 3 А)
Дополнительный выход
Механический: не менее 20 000 000 циклов. Электрический: не менее 500 000 циклов (резистивная нагрузка 250 В -, 1 А)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, (ширина импульса 1 мкс) от имитатора шума
Хранение данных в памяти
Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения
Температура среды
-10...+50 “С; хранение: -20...+60 "С
Влажность
35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности
Масса *2
TZ4SP: Приблиз. 136 г.
TZN4S: Приблиз. 150 г
Приблиз. 136 г
Приблиз. 270 г
TZ4W: Приблиз. 270 г.
TZN4W: Приблиз. 259 г
Приблиз. 259 г
Приблиз. 360 г

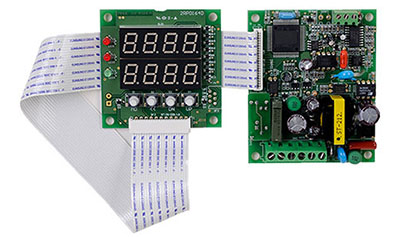

Серия
TB42-14R
ТВ42-14S
ТВ42-14С
TB42-14N
Внешний вид

Напряжение питания
2 канала (каждый канал изолирован, диэлектрическая прочность 1000 В перем. тока)
Потребляемая мощность
Не более 5 ВА
Способ индикации
7-сегментный светодиодный (текущее значение (PV) - зеленый, уставка (SV) - красный)
Размер знака (Ш х В)
8 х 10 мм
Тип входа
Термосопротивление
DPt100 Ом, JPt100 Ом, 3 провода (допустимое линейное сопротивление макс. 5 Ом)
Термопара
К(СА), J(IC) (допустимое внешнее сопротивление не более 100 Ом)
Выход управления
Релейный
250 В~, ЗА, 1а

ТТР
12 В= ±3 В, не более 30 мА
Токовый
4 -2 0 мА=
(нафузка не более 600 Ом)
Выход текущ.значения
4 20 мА=
(нафузка не более 600 Ом)
Доп. выход
• Аварийный выход 1: релейный (250 В~, 0,5 А, 1а).
• Аварийный выход 2: индикация нормального состояния с помощью СИД
Тип регулирования
ВКЛ. / ВЫКЛ., П-, ПИ-, ПД-, ПИДФ- (быстрая настройка), ПИДС- (медленная настройка)
Способ настройки
Кнопки лицевой панели
Точность показаний
п. ш. ±0,3 % или ±3 “С, выбрать большее значение
Гистерезис
1 ...100 °С (0,1 ...100,0 °С), измен, (дискретное регулирование)
Диапазон пропорц. регулир. (П)
0,0-100,0 %
Интегральная составляющая (И)
0-3600 с
Дифференц. составляющая (Д)
0-3600 с
Время регулирования (Т)
1-120 с
Период измерения
0,5 с
Диэлектрическая прочность
2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Виброустойчивость
Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каедой из осей X, Y, Z в течение 2 часов
Ресурс реле
Главный выход
Механический: не менее 10 000 000 циклов. Электрический: не менее 100 000 циклов
(резистивная нафузка 250 В~, 3 А)
Дополнительный выход
Механический: не менее 20 000 000 циклов. Электрический: не менее 200 000 циклов
(резистивная нафузка 250 В~, 0,5 А)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ (ширина импульса 1 мкс) от имитатора шума
Условия хранения и эксплуатации
Температура окружающей среды
-10...+50 °С; хранение: -20...+60 “С
Влажность
35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности
Масса
Приблиз. 113,5 г

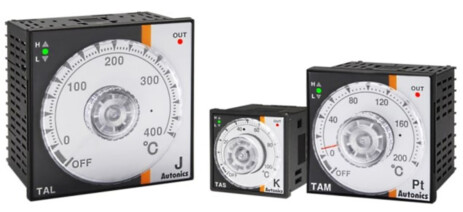

TA Серия Аналоговый термоконтроллер
Размер: Ш48xВ48мм, Ш72xВ72мм или Ш96xВ96мм
Питание: 100-240 VAC или 110/220 VAC (в зависимости от модели)
Подключение термопары и термосопротивления
Индикатор отображения регулирования температуры
Режимы регулирования: ON/OFF или пропорциональный
Тип выхода: релейный, токовый, SSR
Независимые каналы для операций нагрева/охлаждения Широкий диапазон температур
Серия
TAS
TAM
TAL
Внешний вид



Источник питания
100-240 В~, 50/60 Гц
Допустимый диапазон напряжения
От 90 до 110% от номинального напряжения
Потребляемая мощность
Не более 4 ВА
Размеры
DIN 48 (Ш) х 48 (В) мм
DIN 72 (Ш) * 72 (В) мм
DIN 96 (Ш) * 96 (В) мм
Способ индикации
СИД отклонения (фасный, зеленый), СИД состояния выхода (красный)
Способ настройки
При помощи шкапы
Точность настройки
п. ш. ±2 % (при комнатной температуре 23 ±5 °С
Тип входа
Термосопротивление
DPt100 (допустимое сопротивление линии не более 5 Ом на провод)
Термопара
К(СА), J(IC)
Регулирование
Дискретное регулирование
Гистерезис: +2 °С (неизмен.)
ПИ Д-регулирование
Время регулирования: релейный выход - 20 с; выход управляющего напряжения ТТР - 2 с
Выход управления
Релейный
250 В~, 3 А, 1с
ТТР
12 В= ±2 В, не более 20 мА
Функции
Индикация рассогласования текущего значения, индикация ошибки
Диэлектрическая прочность
2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Вибрация
Амплитуда 0,75 мм при частоте 5 -55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Механический
Более 10 000 000 циклов (18 000 циклов/ч)
Электрический
Более 100 000 циклов (900 циклов/ч)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импугьса 1 мкс) от имитатора шума
Срок хранения данных в памяти
Прибл. 10 лет (энергонезависимая полупроводниковая память)
Условия окруж. среды
Температура окру. среды
от -10 до 50°С, при хранении: от -20 до 60°С
Относительная влажность
от 35 до 85 %; при хранении: от 35 до 85%
Масса
Приблиз. 65 г
Приблиз. 378 г
Приблиз. 387 г
Серия

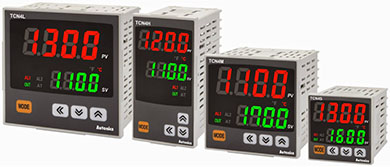

TCN4S
TCN4M
TCN4H
TCN4L
Внешний вид





Напряжение питания
Переменный ток
100-240 В~, 50 /60 Гц
Переменный/Постоянный ток
24 В~, 50/60 Гц; 24-48 В
Допустимый диапазон напряжения
90-110 % номинального напряжения
Потребляемая
мощность
Переменный ток
Не более 5 ВА (100-240 В~, 50/60 Гц)
Не более 5 ВА (100 -240 В~, 50/60 Гц)
Переменный / Постоянный ток
Не более 8ВА (24 В~, 50/60 Гц); не более 7 Вт (24-48 В)
Тип дисплея
7 -сегментный , светодиодный (текущее значение (РV)~ красный, уставка (SV) - зеленый )
Размер знака
(Ш х В)
Текущее значение
(Ш х В)
7,0 х 15,0 мм
9,5 х 20,0 мм
7,0 х 14,6 мм
11,0 х 22,0 мм
Уставка (Ш x В)
5,0 х 9,5 мм
7,5 х 15,0 мм
6,0 х 12,0 ММ
7,0 х 14,0 мм
Тип входа
Термосопротивление
DPt 100, JPt 100, 3 провода (допустимое сопротивление линии не более 5 Ом на провод)
Термопара
К(СА), J(IC), R(PR), E(CR), Т(СС), S(PR), N(NN), W (TT) (допустимое сопротивление линии не более 100 Ом)
Аналоговый
1-5 В, 0-10 В, 4-20 мА
Выход управления
Релейный
250 В~, ЗА, 1а
ТТР
12 В= ±2 В, не более 20 мА
Точность показаний
Термосопротивление
При комнатной температуре (+23 ±5 °С): (текущее значение ±0,5 % или ±1 °С, выбрать большее значение) ±1 единица.
• Вне диапазона комнатных температур: (текущее значение ±0,5 % или ±2 “С, выбрать большее значение) ±1 единица
Для TCN4S- -Р добавить ±1 °С по норме точности
Термопара
Тип регулирования
ВКЛ ./ВЫКЛ ., П-, ПИ-, ПД-, ПИД - регулирование
Гистерезис
1...100 "С /Т (0,1...50,0 °С /Т ), измен.
Выход сигнализации
Вых. сигнализ. 1, релейный вых. сигнализ. 2: 250 В-, 1 А, 1а
Серия

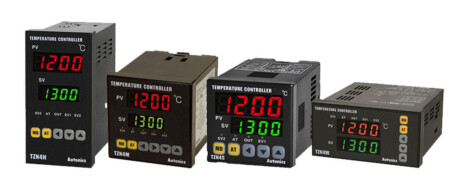

TZ4SP/TZN4S
TZ4ST
TZ4M/TZN4M
TZ4W/TZN4W
Диапазон пропорционального регулирования (П)
0,1...999,9 °C/°F
Интегральная составляющая (И)
0-9999 с
Дифференциальная составляющая (Д)
0-9999 с
Время регулирования (Т)
0,5-120,0 с
Ручной сброс значения
0,0-100,0 %
Период измерения
100 мс
Диэлектрическая прочность
Переменный ток
2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Переменный / постоянный ток
1000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Вибрация
Амплитуда 0,75 мм при частоте 5 -5 5 Гц по каждой из осей X , Y, Z в течение 2 часа
Ресурс реле
Механический
Вых.: более 5 000 000 циклов; вых сигнализ. 1/2: более 5 000 000 циклов
Электрический
Вых.: более 200 000 циклов (резистивная нагрузка 250 В -, 3 А).
Вых. сигнализ. 1/2: более 300 000 циклов (резистивная нагрузка 250 В~, 1 А)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, (ширина импульса 1 мкс) от имитатора шума
Хранение данных в памяти
Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения
Температура среды
-10...+50 “С; хранение: -20...+60 "С
Влажность
35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности
Тип изоляции
Прибор защищен двойной или усиленной изоляцией ([□]: диэлектрическая прочность изоляции для питания перем.тока составляет 2 кВ, для питания перем./пост. тока - 1 кВ)
Масса *2
Приблиз. 147 г
(приблиз. 100 г)
Приблиз. 203 г
(приблиз. 133 г)
Приблиз. 194 г
(приблиз. 124 г)
Приблиз. 275 г
(приблиз. 179 г)
Телефон: +7 (499) 322-91-34
для звонков из Казахстана: +7 (717) 269-69-54
Почта: zakaz@m2m-system.ru
Реализуем оптом и в розницу промышленное и электротехническое оборудование!
Назад к содержимому
