Термоконтроллер INNOCONT TRT-A-S-230-PT-8

Продукция > Датчики > Температурные датчики и контроллеры
Термоконтроллер INNOCONT TRT-A-S-230-PT-8
Термоконтроллер INNOCONT серии TRT-A-S-230-PT-8
INNOCONT серии TRT-A-S-230-PT-8 – температурный контроллер с ручным заданием уставки
Размер: Ш48xВ48мм
Питание: 220 VAC ± 10%
Работа с датчиком температуры Pt100
Тип регулирования ON/OFF (Вкл/выкл)
Электросоединение под розетку 8 pin (приобретается отдельно)
Тип выхода – релейный

Стандартный компактный размер панели 48х48 мм.
• Тип регулирования ON/OFF (Вкл/выкл)
• Работа с датчиком температуры Pt100.
• Электросоединение под розетку 8 pin

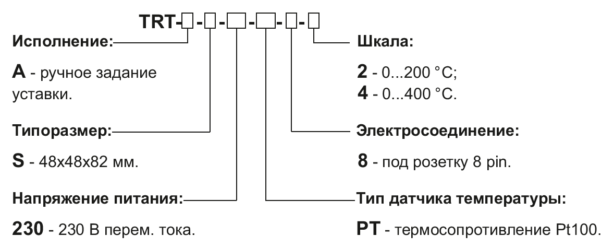

Варианты исполнений температурных контроллеров INNOCONT серии TRT-A-S-230-PT-8
Температурные контроллеры с ручным заданием уставки INNOCONT серии TRT-A-S-230-PT-8 имеют различные артикулы. Структура формирования артикулов:
Термоконтроллер INNOCONT серии TRT-A-S-230-PT-8

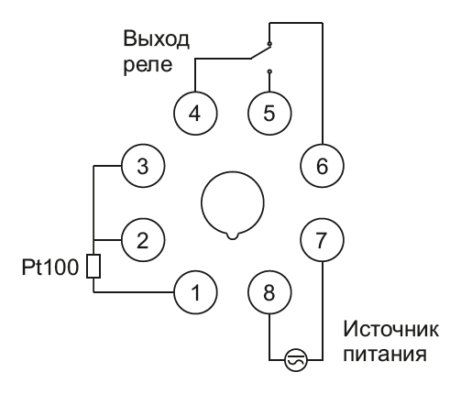

Схема соединений
Термоконтроллер INNOCONT серии TRT-A-S-230-PT-8
Термоконтроллер INNOCONT серии TRT-A-S-230-PT-8

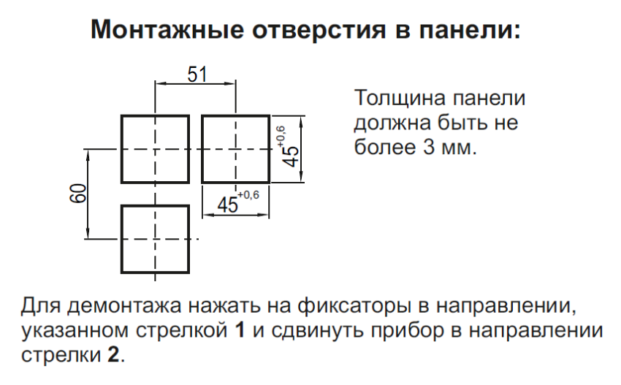

• Температурные контроллеры INNOCONT серии TRT-A-S-230-PT-8 предназначены для установки в панель.
• Во время монтажа все провода, присоединенные к устройству должны быть обесточены. Не допускается воздействие на контроллер температуры, влажности и загрязнения, уровень которых не соответствует значениям, указанным в таблице «Условия окружающей среды».
• Линии питания и линии входного сигнала не должны располагаться близко друг к другу для исключения наводок.
• Персонал, производящий эксплуатацию температурного контроллера INNOCONT серии TRT-A-S-230-PT-8, должен быть хорошо ознакомлен с правилами установки, сборки, ремонта и эксплуатации изделия и иметь соответствующую квалификацию и уровень профессиональной подготовки.
• В соответствии с правилами техники безопасности выключатель питания должен иметь обозначение к принадлежности к соответствующему устройству и быть легко доступным для оператора.
Термоконтроллер INNOCONT серии TRT-A-S-230-PT-8
Термоконтроллер INNOCONT серии TRT-A-S-230-PT-8
Условия окружающей среды
Температура окруж. среды
0...50 ºC / -25...70 ºC (хранение)
Макс. относительная влажность
80% при темп. ≤ 31°C
Степень защиты
Лицевая панель: IP54; корпус: IP20
Электрические характеристики
Напряжение питания220 В перем. тока ± 10%, 50-60 Гц
Потребляемая мощностьМакс. 6 ВА
Подключение
Разъем под розетку 8 pin
Шкала
0...200 °C или 0...400 °C
Установка температуры
1 °C
Точность±4%
Выходные сигналы
Выход релеNO+NC, 250 В перем. тока, 8 А (для резистивной нагрузки)
Ресурс выхода250 В перем. тока, 8 А (для резистивной нагрузки) 300.000 циклов срабатываний
Статус управляющего выхода
Светодиод OUT горит, когда на управляющий выход активен
Управление
Тип управленияОдна уставка
Тип регулированияON/OFF (ВКЛ/ВЫКЛ)
Гистерезис3 °C
Корпус
Тип корпусаПодходит для скрытого монтажа на панели в соответствии с DIN 43 700

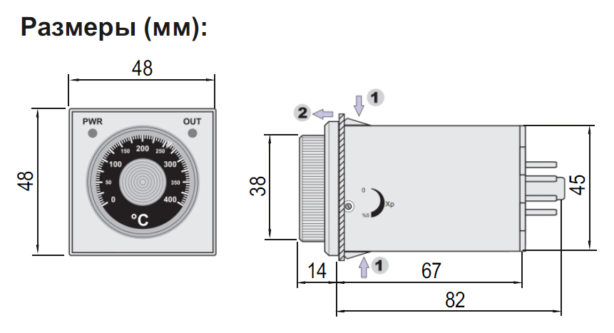

Размеры48х48х82 мм.
Масса
Прибл. 170 г.
МатериалНегорючий пластик (самозатухающий)
