Стандартные линейные шариковые втулки Bosch Rexroth
Стандартные линейные шариковые втулки для валов диаметром 3–80 мм: закрытые, регулируемые и открытые, для высоких температур, загрязнения и вакуума.
Стандартные втулки универсальны: закрытые, регулируемые и открытые исполнения, нержавеющая сталь. В каталоге именно они отмечены как пригодные для температур выше 100 °C, сильного загрязнения, влажной среды, СОЖ на водной основе и вакуума. Установочные размеры те же, что у супер-втулок, но отличаются фиксацией, радиальным зазором, нагрузками и смазкой. Скребок встроен при диаметре вала от 5 мм; открытые втулки диаметром 20–80 мм бывают полностью уплотнёнными (с линейным уплотнением, трение выше).
Коэффициент трения без уплотнений при масляной смазке 0,001–0,004. При диаметре вала до 40 мм допустимы скорость 2,5 м/с и ускорение 100 м/с², при 50 мм и больше — 2,0 м/с и 50 м/с². Фиксируются стопорными кольцами DIN 471 или DIN 472, металлической гильзой или болтами с шайбами.
Особенности
- Диаметр вала 3–80 мм
- Закрытые, регулируемые и открытые исполнения
- Нержавеющее исполнение
- Высокие температуры, загрязнение, вакуум
- Крепление стопорными кольцами DIN 471/472
Основные параметры
| Диаметр вала | 3–80 мм |
| Динамическая нагрузка Cmax | до 21 000 Н |
| Скорость / ускорение | 2,5 м/с и 100 м/с² (d ≤ 40 мм); 2,0 м/с и 50 м/с² (d ≥ 50 мм) |
| Коэффициент трения | 0,001–0,004 |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru
Технические данные

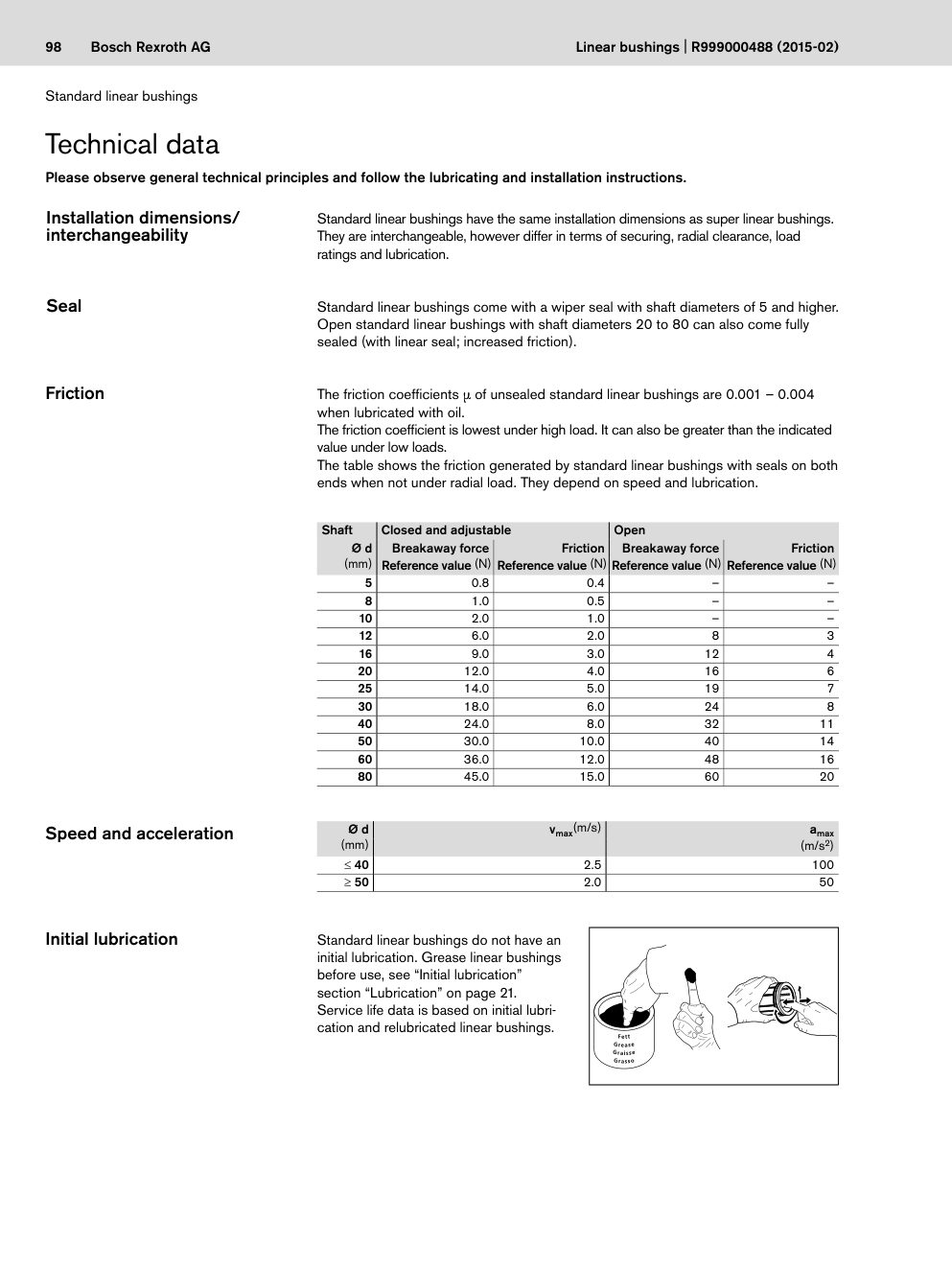

Сила страгивания и трение стандартных втулок со скребками без нагрузки, Н (каталог, стр. 98)
| Диаметр вала, мм | 5 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Закрытые и регулируемые: страгивание | 0,8 | 1,0 | 2,0 | 6,0 | 9,0 | 12 | 14 | 18 | 24 | 30 | 36 | 45 |
| Закрытые и регулируемые: трение | 0,4 | 0,5 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10 | 12 | 15 |

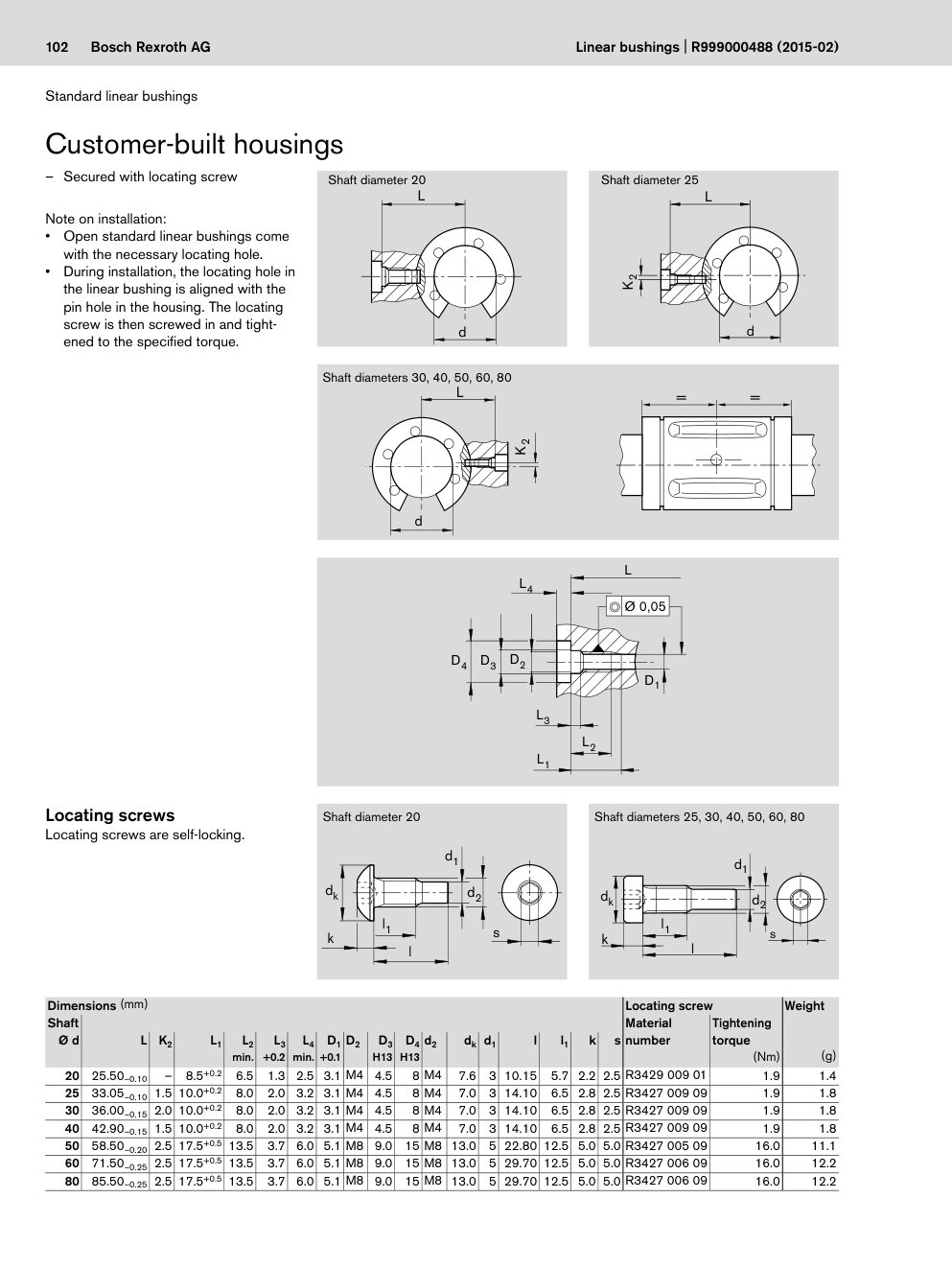

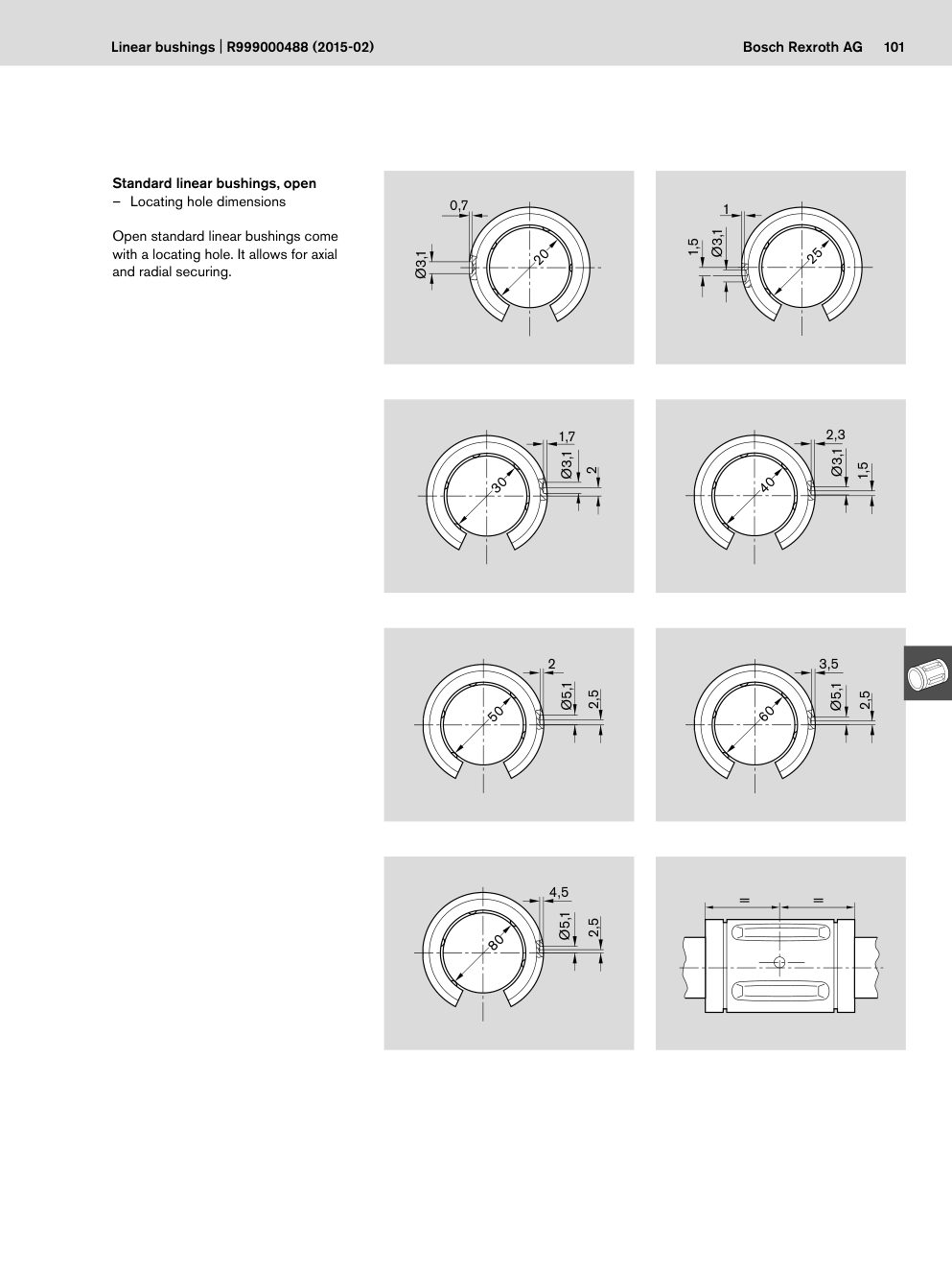

Чертежи и размеры
