Прецизионные стальные валы, рельсы-опоры вала и корпуса опор Bosch Rexroth
Прецизионные стальные валы и опорные блоки для линейных направляющих, обеспечивающие высокую точность, долговечность и простоту монтажа.
Серия включает прецизионные стальные валы твердого и полого сечения, а также опорные блоки. Валы проходят индукционную закалку и полировку, доступны в различных классах точности и материалах, включая термообработанную сталь и нержавеющие сплавы.
Опорные блоки из алюминия, чугуна и стали предназначены для легкой установки и быстрой юстировки. Они имеют прецизионный дизайн с опорной кромкой и доступны в компактном и фланцевом исполнении.
Особенности
- Индукционная закалка и полировка поверхности
- Доступны твердые и полые валы
- Варианты материалов: термообработанная сталь, нержавеющая сталь, хромированная сталь
- Возможность резки в размер по чертежам заказчика
- Снятие фаски для защиты уплотнений линейных втулок
- Опорные блоки с верхней фиксацией и опорной кромкой
- Простота установки и быстрая юстировка
- Компактный дизайн опорных блоков
Основные параметры
| Диаметр вала (твердый) | 3–110 мм |
| Диаметр вала (полый) | 8–80 мм |
| Максимальная длина твердого вала | 5900 мм |
| Максимальная длина полого вала | 6850 мм |
| Твердость термообработанной стали | мин. 60 HRC |
| Твердость нержавеющей стали X46Cr13 | мин. 54 HRC |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

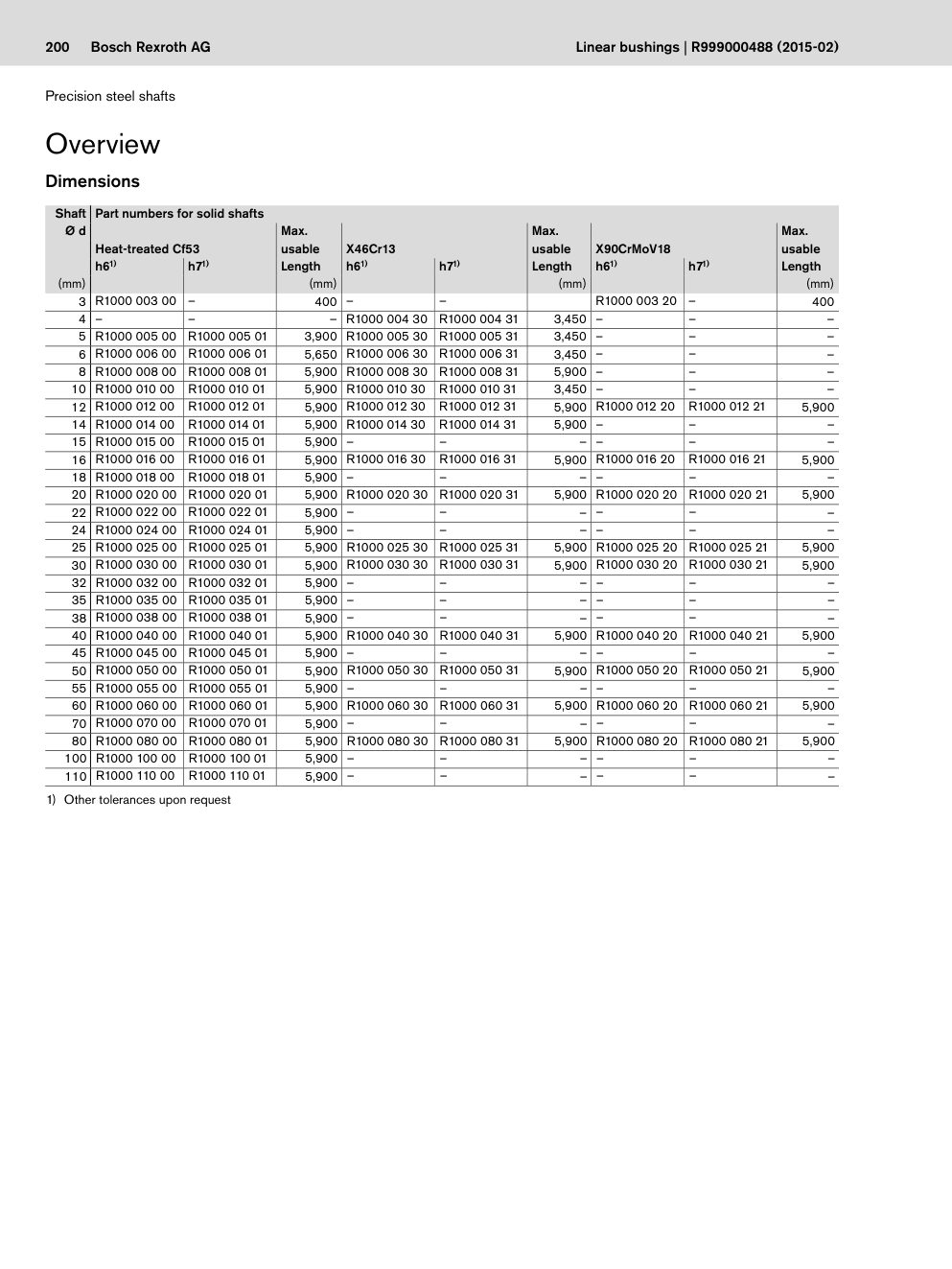

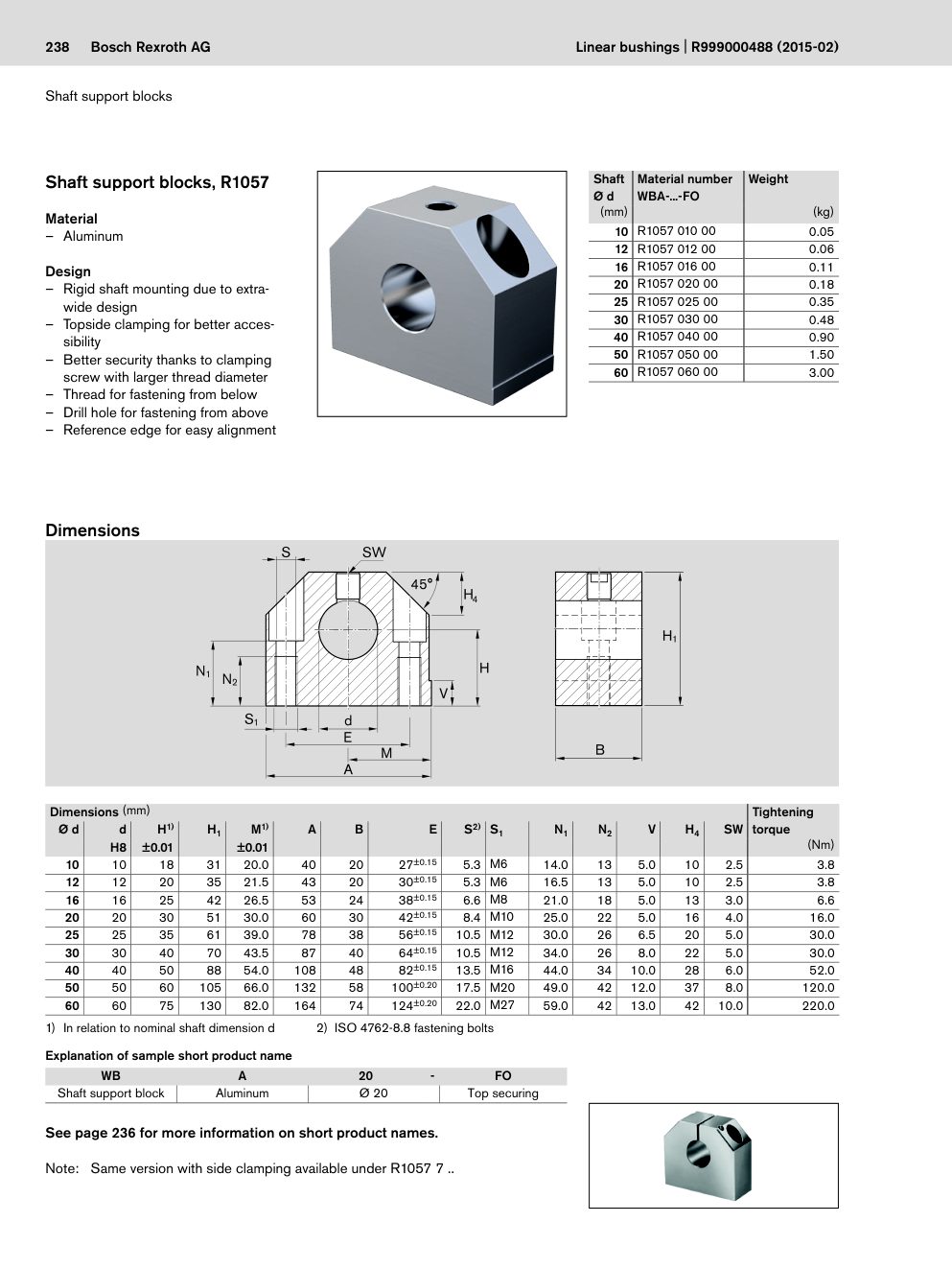

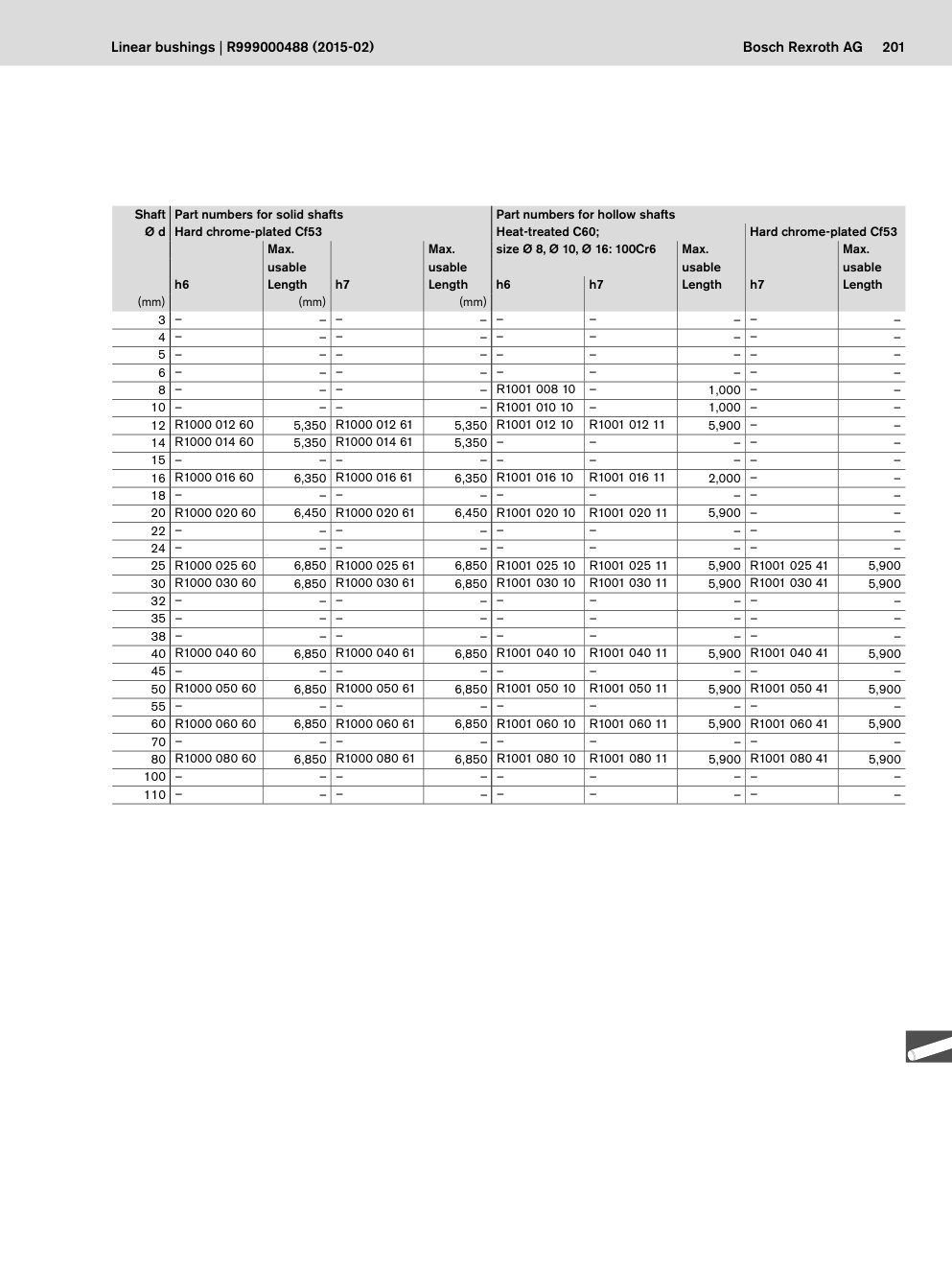

Чертежи и размеры
