Линейные шариковые втулки Bosch Rexroth, стойкие к кручению, и для линейно-вращательного движения
Серия включает стойкие к кручению линейные втулки и компактные версии с одним или двумя шариковыми направляющими канавками для передачи торсионных нагрузок.
Линейные втулки, стойкие к кручению (типы R0696 и R0720), предназначены для работы при наличии торсионных моментов. Они оснащены одним или двумя шариковыми направляющими канавками в зависимости от типа и диаметра вала. Каретка состоит из сепаратора и наружной гильзы из PA или POM, закаленных стальных подшипниковых пластин и шариков из стали для подшипников качения.
Втулки комплектуются прецизионным стальным валом с канавкой, зажимным винтом из закаленной стали и стопорной гайкой. Доступны версии со сплошным валом, полым валом (для диаметров 25 мм и выше) или валом из нержавеющей стали. Для защиты от загрязнений применяются скребки, которые заказываются отдельно.
Компактные линейные втулки имеют аналогичную конструкцию, но отличаются количеством канавок: для валов диаметром 12 и 16 мм предусмотрена одна канавка, а для диаметров 20 мм и выше — две. Доступны стандартные длины вала 900, 1200 и 2000 мм, а также возможность нарезки под размер или изготовление по индивидуальному заказу.
Особенности
- Передача торсионных нагрузок
- Одно- или двухканавочный дизайн
- Корпус из PA или POM
- Закаленные стальные подшипниковые пластины
- Возможность установки скребков
- Доступность полового вала
- Варианты из нержавеющей стали
- Регулировка зазора до нуля
Основные параметры
| Диаметр вала (мм) | 12, 16, 20, 25, 30, 40, 50 |
| Торсионный момент Mt (Нм) | 8.0 - 20.0 |
| Динамическая грузоподъемность dyn C (Н) | 640 - 9250 |
| Статическая грузоподъемность stat C0 (Н) | 420 - 6470 |
| Длина вала стандартная (мм) | 900, 1200, 2000 |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

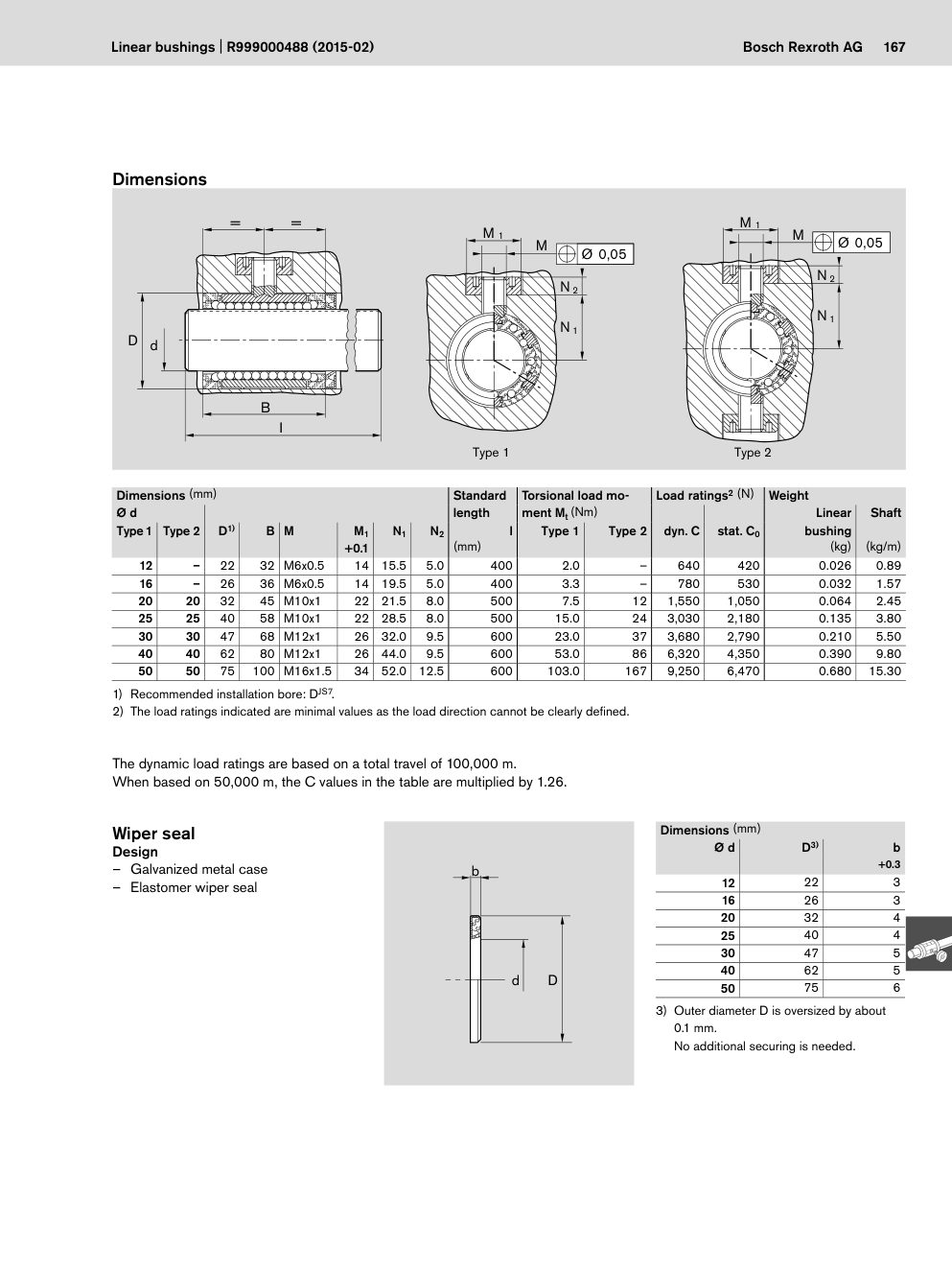

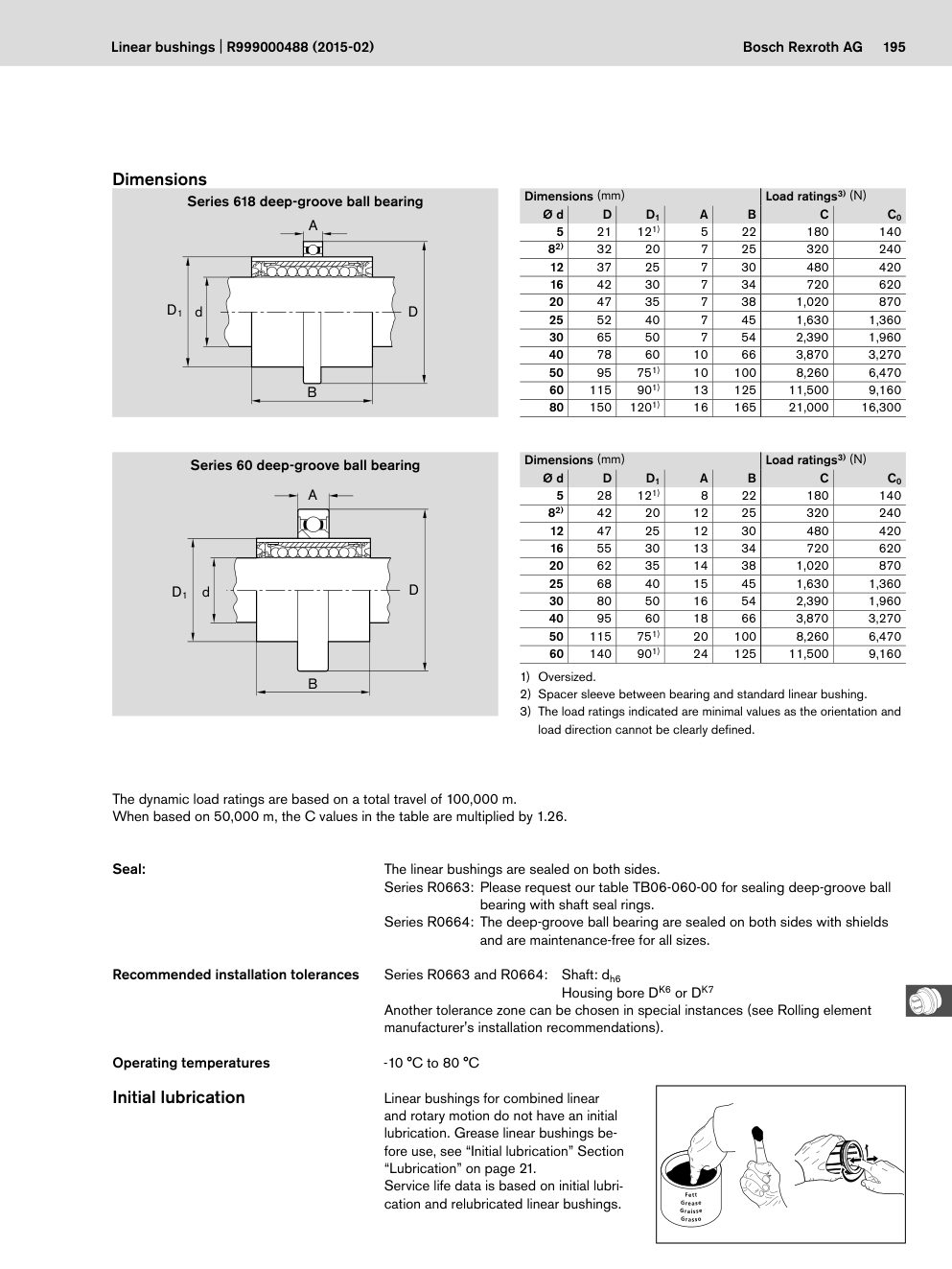

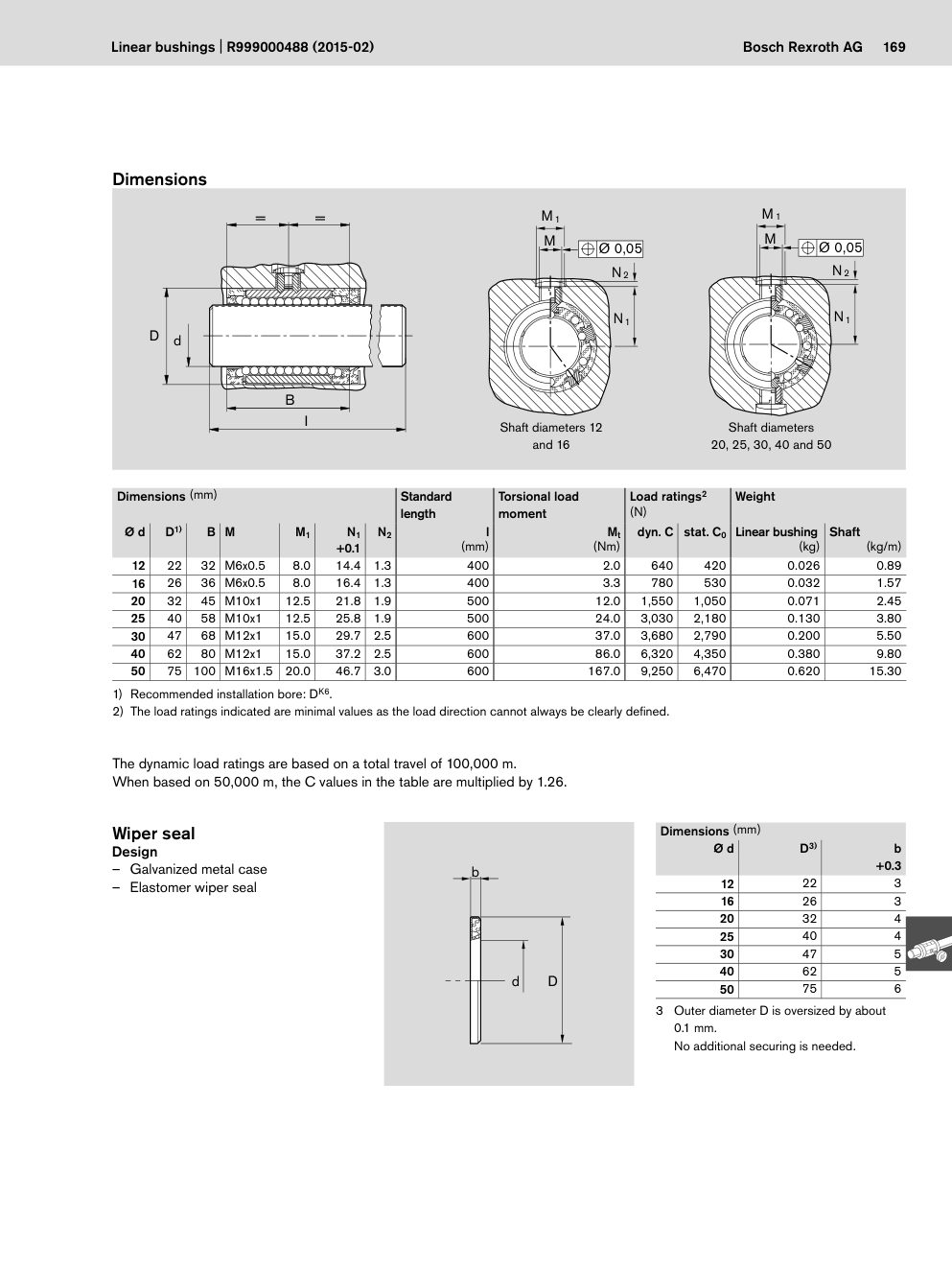

Чертежи и размеры
