Линейные шариковые втулки и валы Bosch Rexroth

Линейные шариковые втулки eLINE и компактные для валов диаметром 8–50 мм: скорость до 5 м/с, ускорение до 150 м/с², исполнения из обычной и нержавеющей стали.

Диаметр вала: 8–50 мм · Динамическая нагрузка Cmax: до 5 680 Н · Скорость / ускорение: до 5 м/с / до 150 м/с²

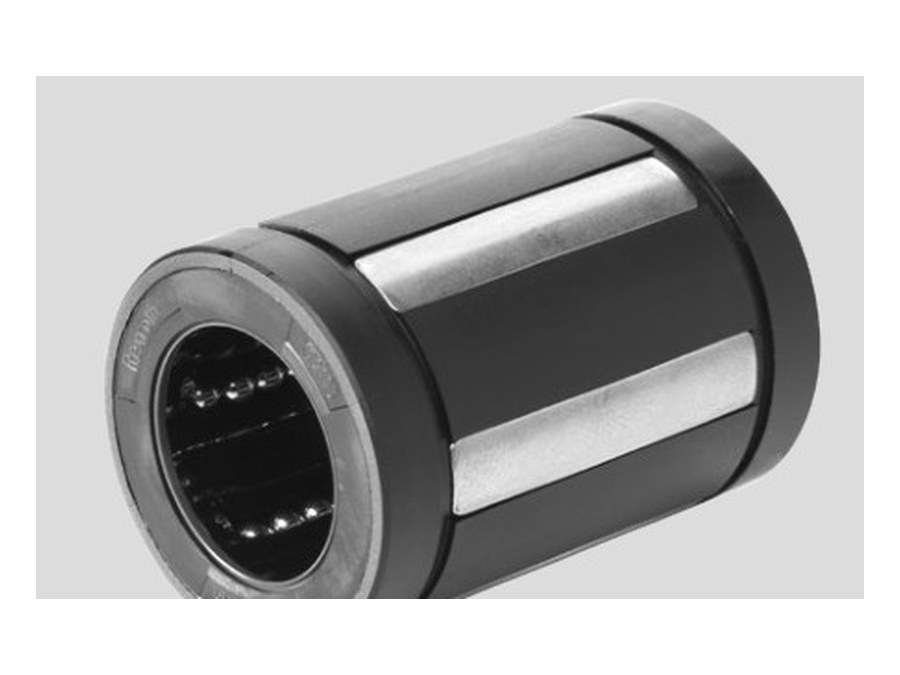

Супер-линейные шариковые втулки Super a, b, h и H для валов диаметром 10–60 мм: компенсация перекоса до 0,5°, скорость до 5 м/с.

Диаметр вала Super a/b: 10–50 мм · Диаметр вала Super h/H: 20–60 мм · Динамическая нагрузка Cmax: Super a/b — до 12 060 Н; Super h/H — до 23 500 Н

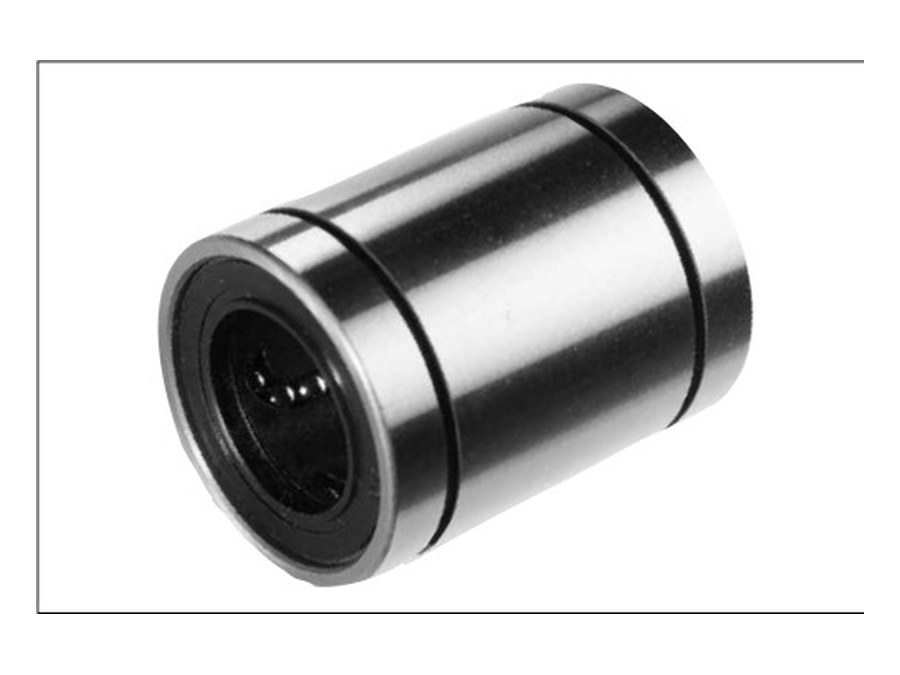

Стандартные линейные шариковые втулки для валов диаметром 3–80 мм: закрытые, регулируемые и открытые, для высоких температур, загрязнения и вакуума.

Диаметр вала: 3–80 мм · Динамическая нагрузка Cmax: до 21 000 Н · Скорость / ускорение: 2,5 м/с и 100 м/с² (d ≤ 40 мм); 2,0 м/с и 50 м/с² (d ≥ 50 мм)

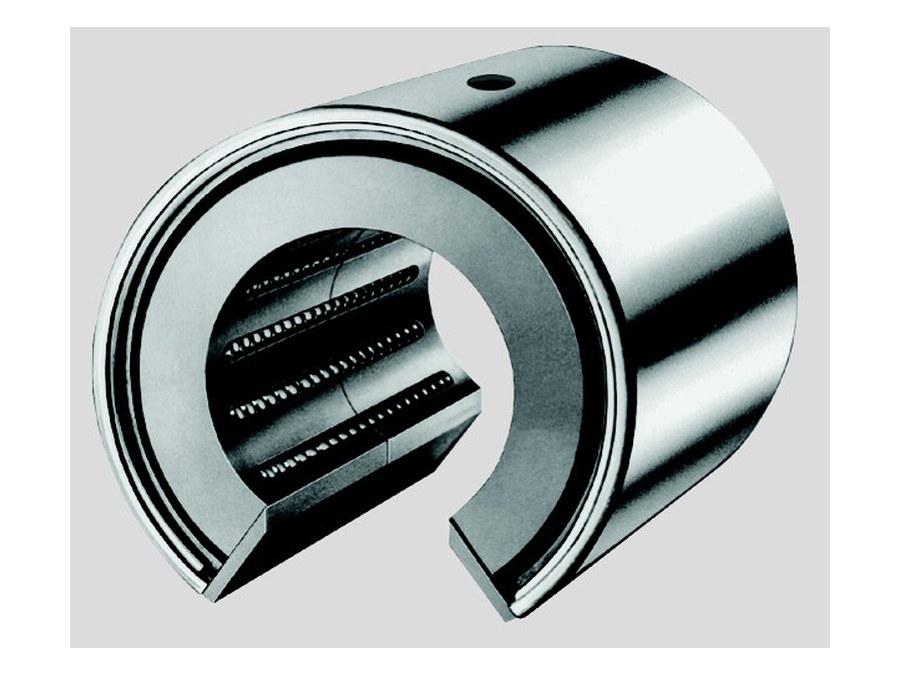

Сегментные втулки (вал 12–40 мм) с пластиковым корпусом и радиальные втулки (вал 30–80 мм) для очень тяжёлых грузов и линейные блоки на их основе.

Сегментные: диаметр вала: 12–40 мм · Сегментные: Cmax: до 3 870 Н · Радиальные: диаметр вала: 30–80 мм

Серия включает стойкие к кручению линейные втулки и компактные версии с одним или двумя шариковыми направляющими канавками для передачи торсионных нагрузок.

Диаметр вала (мм): 12, 16, 20, 25, 30, 40, 50 · Торсионный момент Mt (Нм): 8.0 - 20.0 · Динамическая грузоподъемность dyn C (Н): 640 - 9250

Прецизионные стальные валы и опорные блоки для линейных направляющих, обеспечивающие высокую точность, долговечность и простоту монтажа.

Диаметр вала (твердый): 3–110 мм · Диаметр вала (полый): 8–80 мм · Максимальная длина твердого вала: 5900 мм

Серия дюймовых линейных втулок Bosch Rexroth включает стандартные и супер-модели для валов диаметром от 1/4 до 4 дюйма с грузоподъемностью от 46 до 4061 фунт.

Номинальный диаметр вала: 1/4 - 4 дюйма · Динамическая грузоподъемность (мин): 46 - 4061 фунт · Статическая грузоподъемность (макс): 60 - 7830 фунт

Серия дюймовых корпусов и валов Bosch Rexroth включает чугунные и алюминиевые pillow block sets с шариковыми втулками для линейных направляющих.

Номинальный диаметр вала (дюймы): 0.25 - 2.0 · Динамическая грузоподъемность (lbf): 60 - 2430 · Статическая грузоподъемность (lbf): 80 - 3038
