Линейные шариковые втулки Bosch Rexroth eLINE и компактные, комплекты
Линейные шариковые втулки eLINE и компактные для валов диаметром 8–50 мм: скорость до 5 м/с, ускорение до 150 м/с², исполнения из обычной и нержавеющей стали.
Втулки eLINE имеют компактную конструкцию и уменьшенный радиальный зазор. Встроенное металлическое стопорное кольцо исключает дополнительную осевую фиксацию в посадочном отверстии, два встроенных скребка защищают от загрязнения; исполнения из обычной и нержавеющей стали поставляются с заводской смазкой. Компактные втулки практически идентичны eLINE, но имеют нормальный радиальный зазор и необязательные встроенные уплотнения.
Динамическая нагрузка Cmax — до 5 680 Н, коэффициент трения без уплотнений 0,001–0,004, температура от −10 до +80 °C. Выпускаются также линейные блоки с алюминиевым корпусом: закрытые, регулируемые и тандемные.
Особенности
- Диаметр вала 8–50 мм
- Встроенное стопорное кольцо (eLINE)
- Исполнения из обычной и нержавеющей стали
- Со скребками или без них
- Линейные блоки: закрытые, регулируемые, тандем
Основные параметры
| Диаметр вала | 8–50 мм |
| Динамическая нагрузка Cmax | до 5 680 Н |
| Скорость / ускорение | до 5 м/с / до 150 м/с² |
| Температура | −10…+80 °C |
| Коэффициент трения | 0,001–0,004 |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru
Технические данные
Сила страгивания и трение втулок eLINE со скребками без нагрузки, Н (каталог, стр. 30)
| Диаметр вала, мм | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|
| Сила страгивания | 0,8 | 1,0 | 1,5 | 1,8 | 2,0 | 3,0 | 4,5 | 6,0 | 8,0 | 10,0 |
| Трение | 0,4 | 0,5 | 0,8 | 0,9 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 |

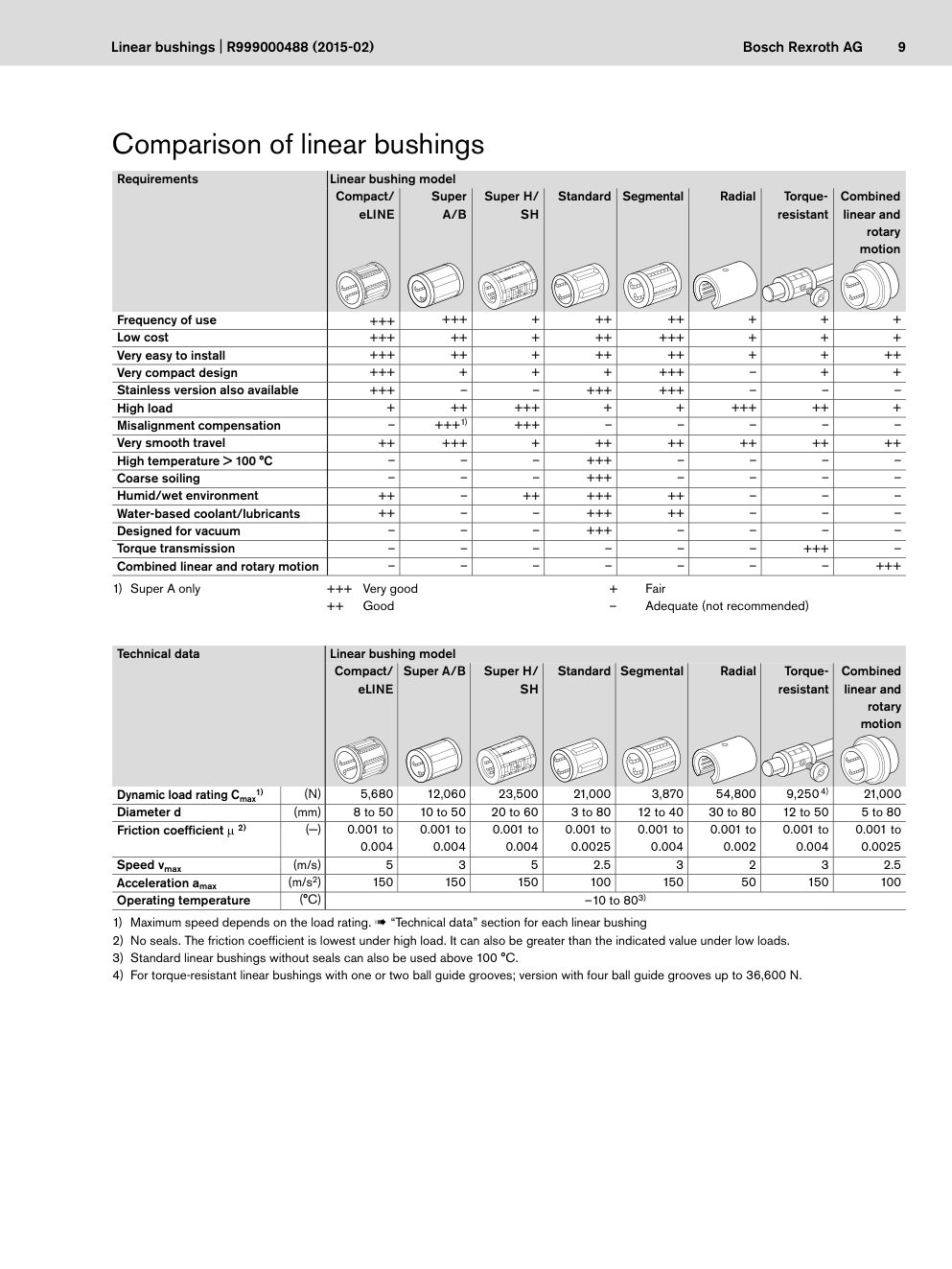

Чертежи и размеры
