Сегментные и радиальные линейные шариковые втулки Bosch Rexroth
Сегментные втулки (вал 12–40 мм) с пластиковым корпусом и радиальные втулки (вал 30–80 мм) для очень тяжёлых грузов и линейные блоки на их основе.
Сегментные втулки — лёгкий, стабильный и недорогой линейный блок с армированным пластиковым корпусом для общих задач; есть исполнение из нержавеющей стали для медицинской, химической и пищевой промышленности; отдельные скребки — опция. Динамическая нагрузка Cmax — до 3 870 Н, скорость до 3 м/с, ускорение до 150 м/с².
Радиальные втулки — высокоточные втулки для перемещения очень тяжёлых грузов: радиальный возврат шариков позволяет иметь много рядов шариков и очень высокую нагрузку (Cmax до 54 800 Н), высокую жёсткость и плавный ход; направляющая допускает степени свободы в окружном направлении. Применяются там, где другие направляющие склонны к перекосу из-за неточного основания. Скорость до 2 м/с, ускорение до 50 м/с². Есть линейные блоки со стальным корпусом и радиальные компактные блоки.
Особенности
- Сегментные: вал 12–40 мм, пластиковый корпус, нержавеющее исполнение
- Радиальные: вал 30–80 мм, очень высокая нагрузка и жёсткость
- Полностью уплотнённые или без скребков
- Линейные блоки и радиальные компактные блоки
Основные параметры
| Сегментные: диаметр вала | 12–40 мм |
| Сегментные: Cmax | до 3 870 Н |
| Радиальные: диаметр вала | 30–80 мм |
| Радиальные: Cmax | до 54 800 Н |
| Радиальные: скорость / ускорение | до 2 м/с / до 50 м/с² |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

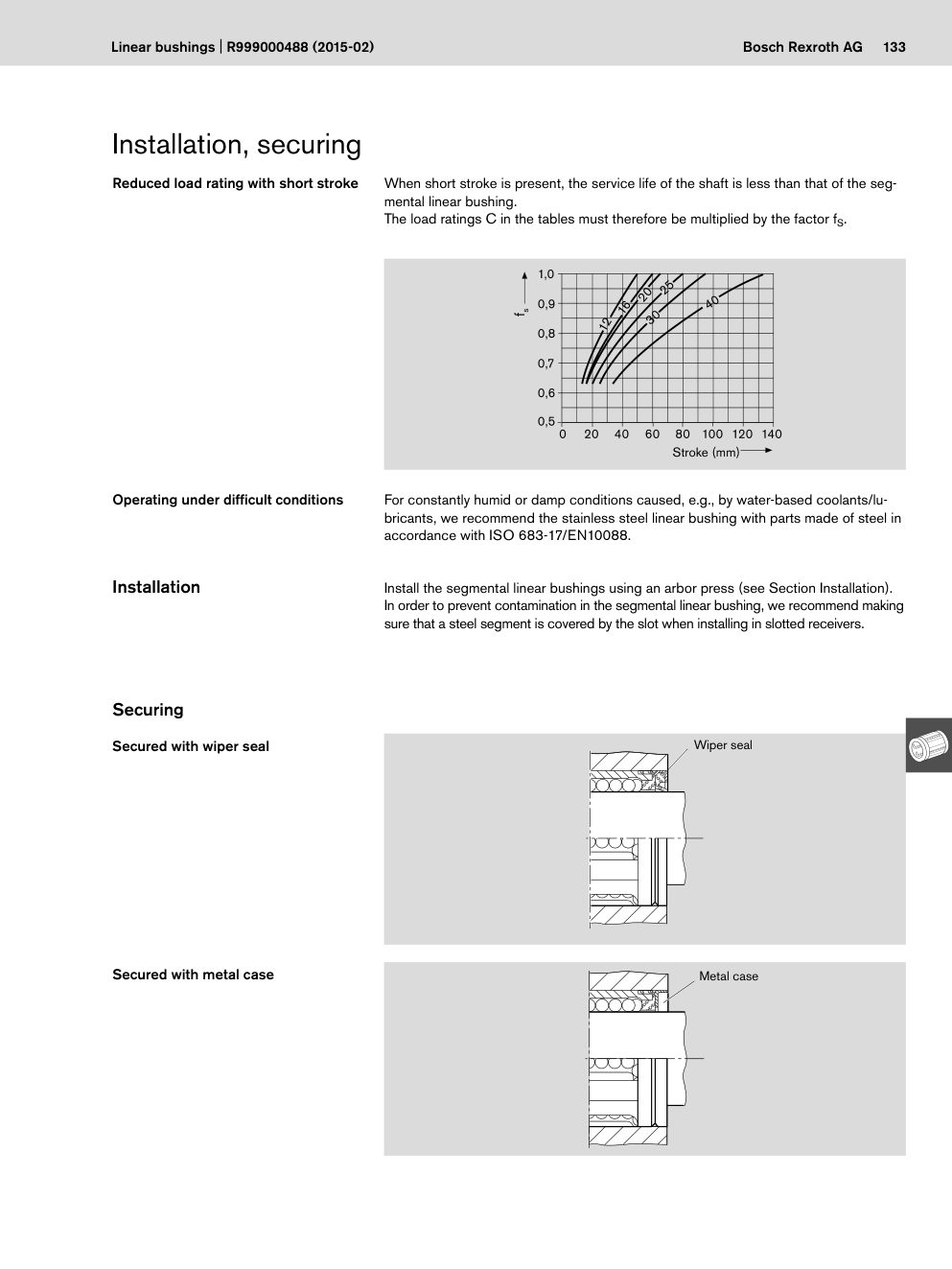

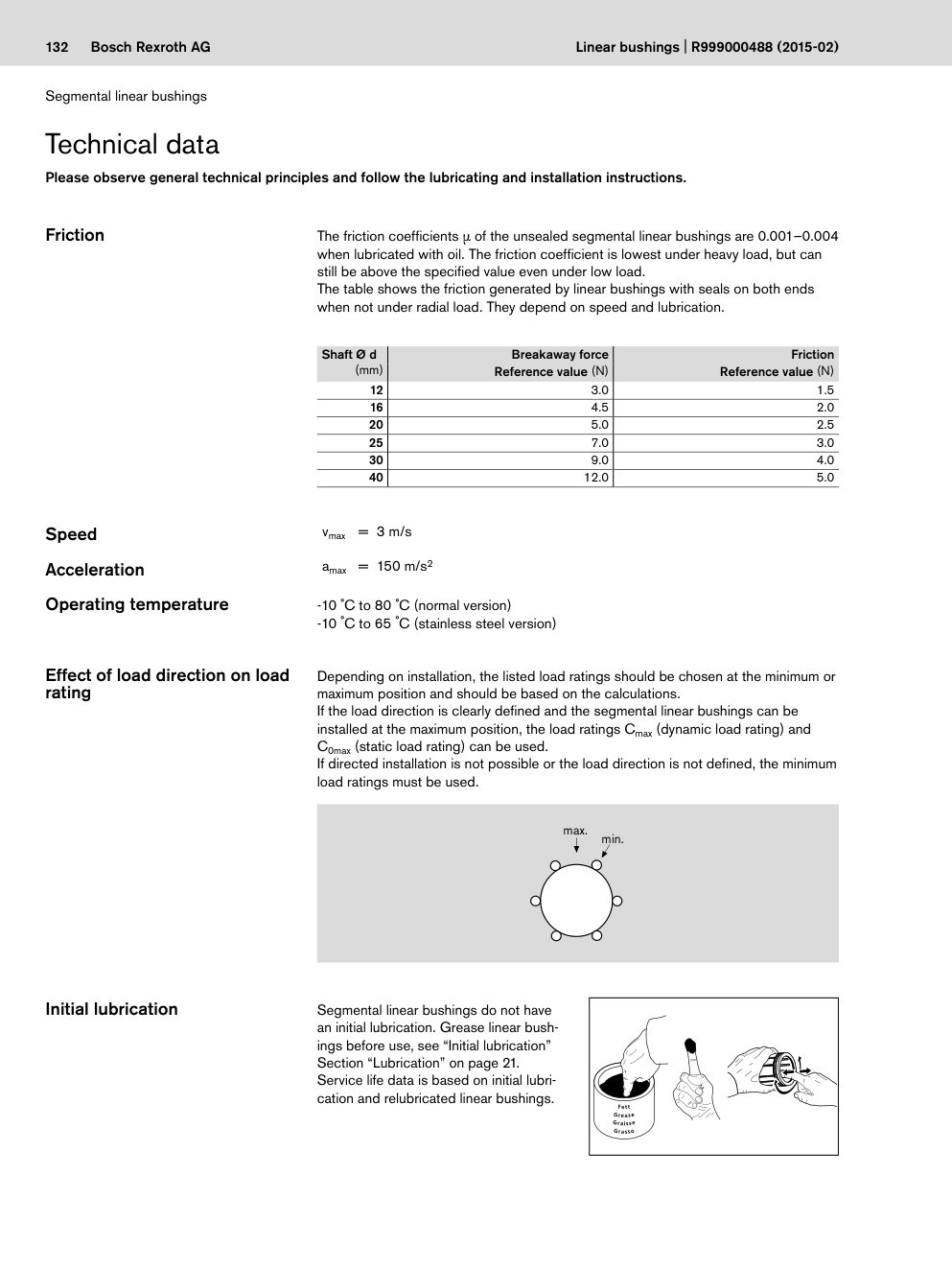

Чертежи и размеры
