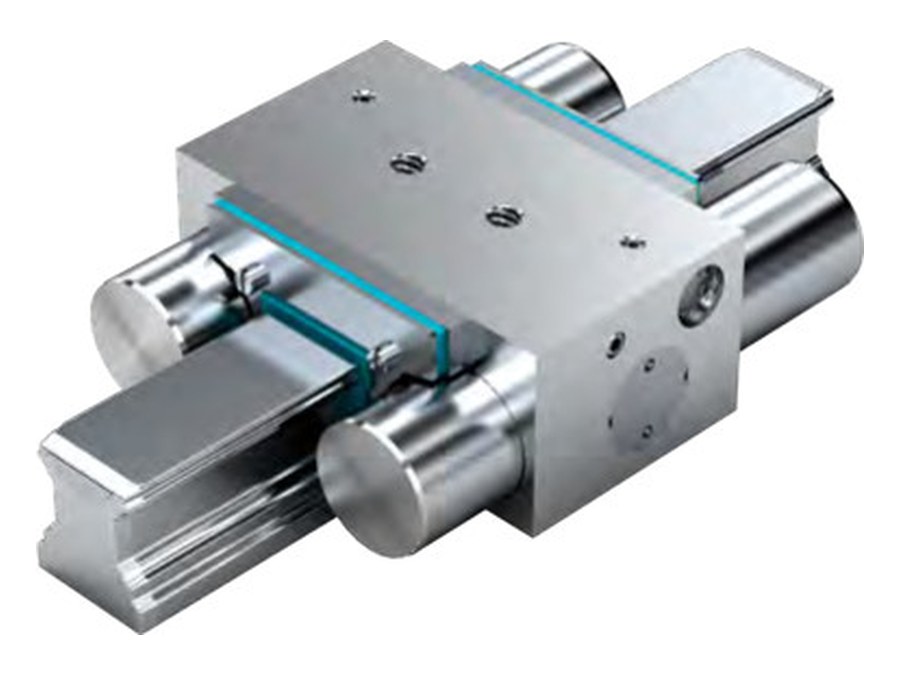

Зажимные и тормозные элементы Bosch Rexroth для шариковых направляющих
Гидравлические зажимные и тормозные устройства KBH и SLS для шариковых направляющих, обеспечивающие удержание при подаче давления и разжатие пружиной.
Серия включает гидравлические элементы KBH и SLS, предназначенные для зажима и торможения в системах с шариковыми рельсовыми направляющими. Устройства зажимают каретку к боковым поверхностям направляющей при подаче гидравлического давления и разжимаются возвратной пружиной при его отсутствии.
Применяются для удержания тяжелых систем, рабочих столов обрабатывающих центров и в качестве тормозных устройств для линейных электродвигателей. Корпуса изготовлены из стали с никелевым гальванопокрытием, имеют полное встроенное уплотнение и резьбовые отверстия для подключения гидросистемы с обеих сторон.
Особенности
- Очень высокие осевые удерживающие усилия
- Динамическая и статическая стабильность в осевом направлении
- Тормозные устройства для больших нагрузок
- Количество зажимов до 1 миллиона циклов
- До 2000 аварийных торможений
- Высокая точность позиционирования
- Встроенные профильные контактные элементы с геометрическим замыканием
- Специальная технология напорных мембран для безопасности
Основные параметры
| Гидравлическое давление зажима | 50 – 150 бар |
| Давление открывания зажима | 150 бар |
| Температурный диапазон применения | 0 – 70 °C |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

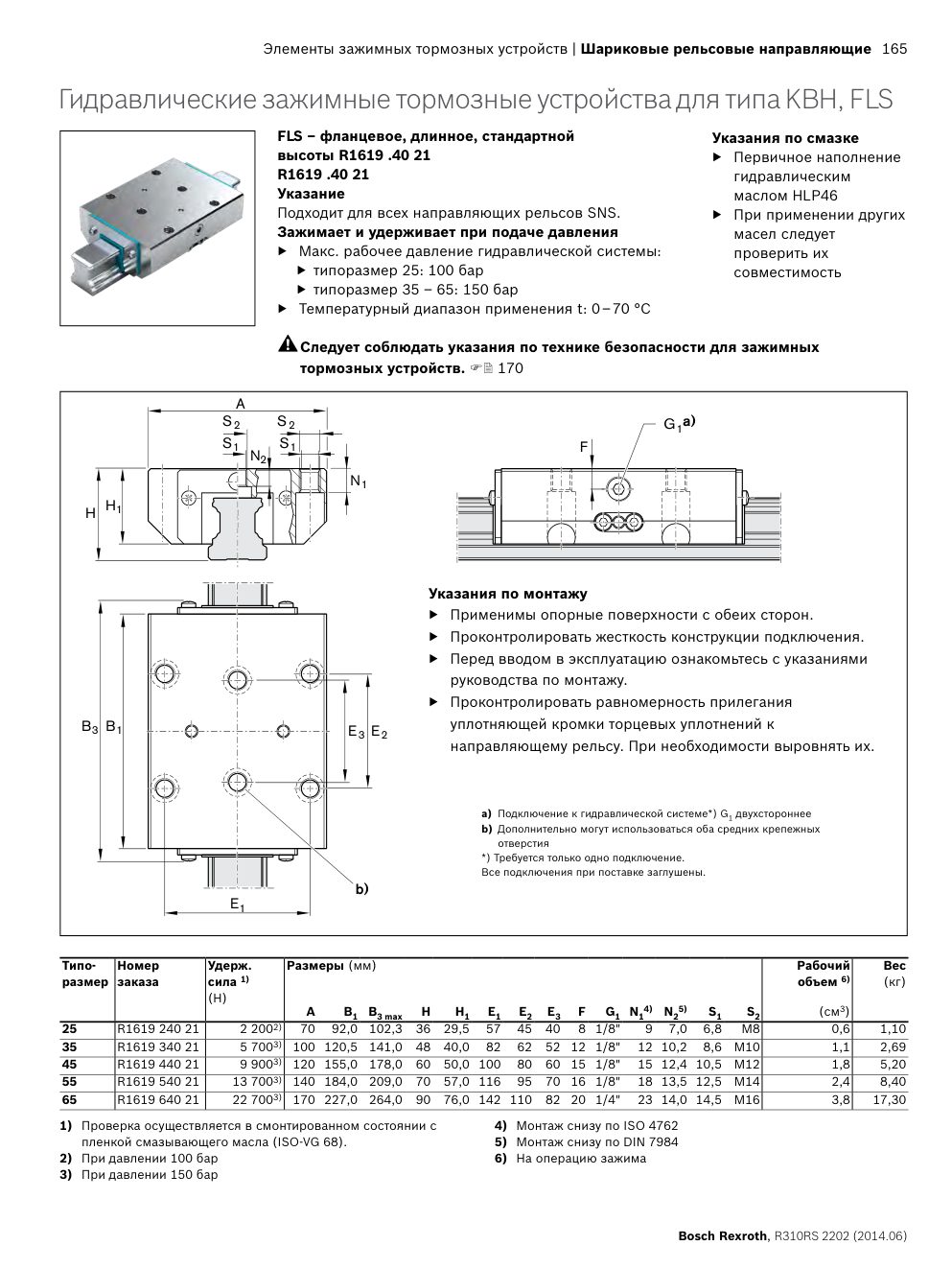

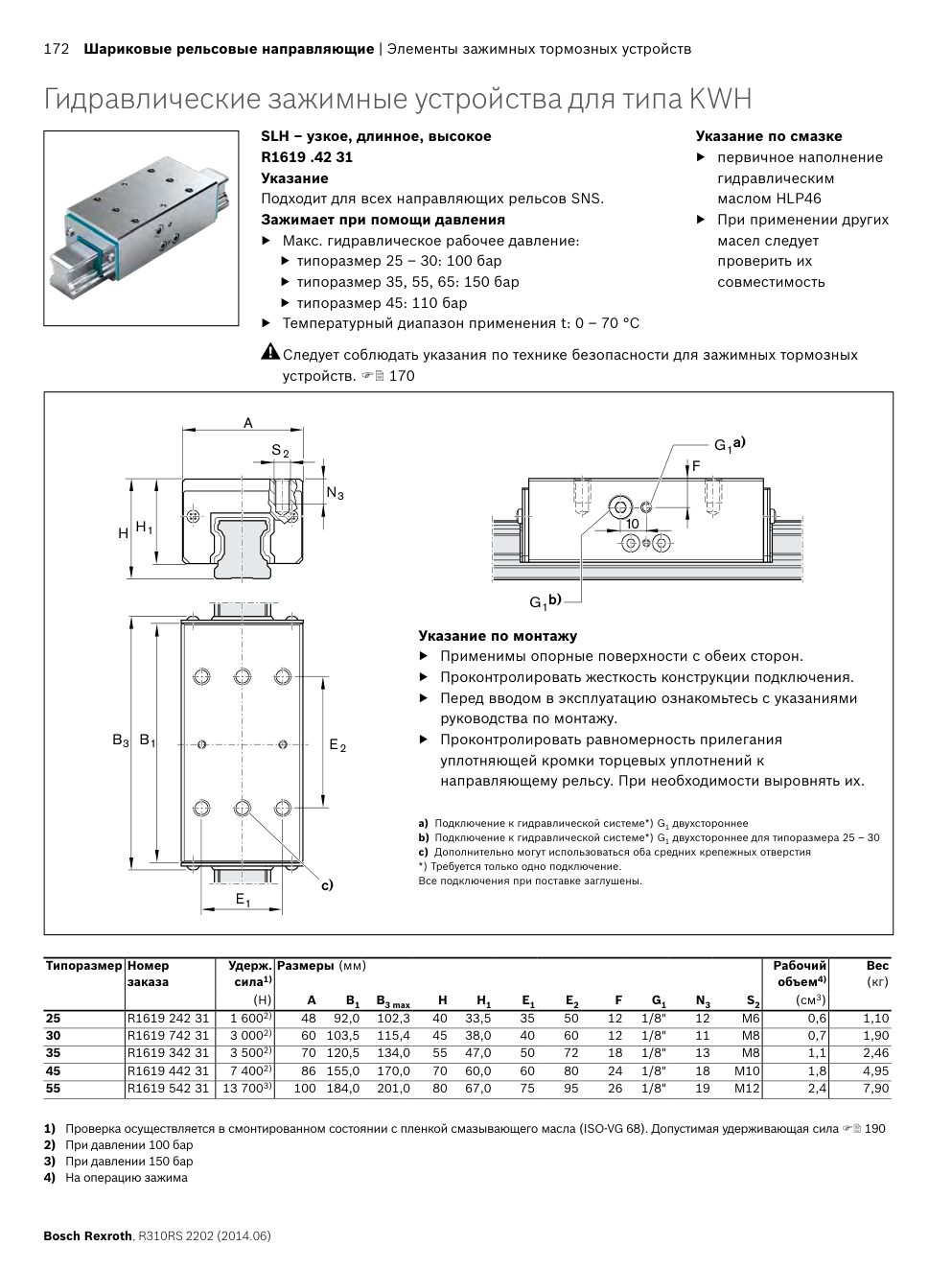

Чертежи и размеры
