Стандартные шариковые каретки Bosch Rexroth из стали (FNS, FLS, FKS, SNS, SLS, SKS, SNH, SLH)
Стандартные стальные шариковые каретки BSHP (FNS, FLS, FKS, SNS, SLS, SKS, SNH, SLH, FNN, FKN, SNN, SKN) типоразмеров 15–45 с классами точности N–UP.
Стандартные стальные шариковые каретки BSHP подходят ко всем направляющим рельсам SNS/SNO. Одинаково высокие допустимые динамические и статические нагрузки по всем четырём направлениям главной нагрузки, высокая жёсткость благодаря О-образному расположению с преднатягом, плавный ход и низкий уровень шума. Взаимозаменяемость полная: любые рельсы сочетаются с любыми каретками в пределах класса точности.
Допустимы скорость до 5 м/с и ускорение до 500 м/с² (при Fcomb > 2,8·Fpr ускорение до 50 м/с²). Каретка поставляется с первичной смазкой; предусмотрены классы преднатяга C0–C3, классы точности N, H, P, XP, SP, UP и уплотнения SS (стандартное), LS (лёгкоходовое) и DS (торцевое двойное), исполнения без шариковой цепи и с ней.
Особенности
- Форматы FNS, FLS, FKS, SNS, SLS, SKS, SNH, SLH, FNN, FKN, SNN, SKN
- Типоразмеры 15, 20, 25, 30, 35, 45
- Классы преднатяга C0, C1, C2, C3
- Классы точности N, H, P, XP, SP, UP
- Уплотнения SS, LS, DS; шариковая цепь по заказу
- Смазочные отверстия с резьбой со всех сторон
Основные параметры
| Типоразмеры | 15, 20, 25, 30, 35, 45 |
| Скорость / ускорение | до 5 м/с / до 500 м/с² |
| Классы преднатяга | C0, C1, C2, C3 |
| Классы точности | N, H, P, XP, SP, UP |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

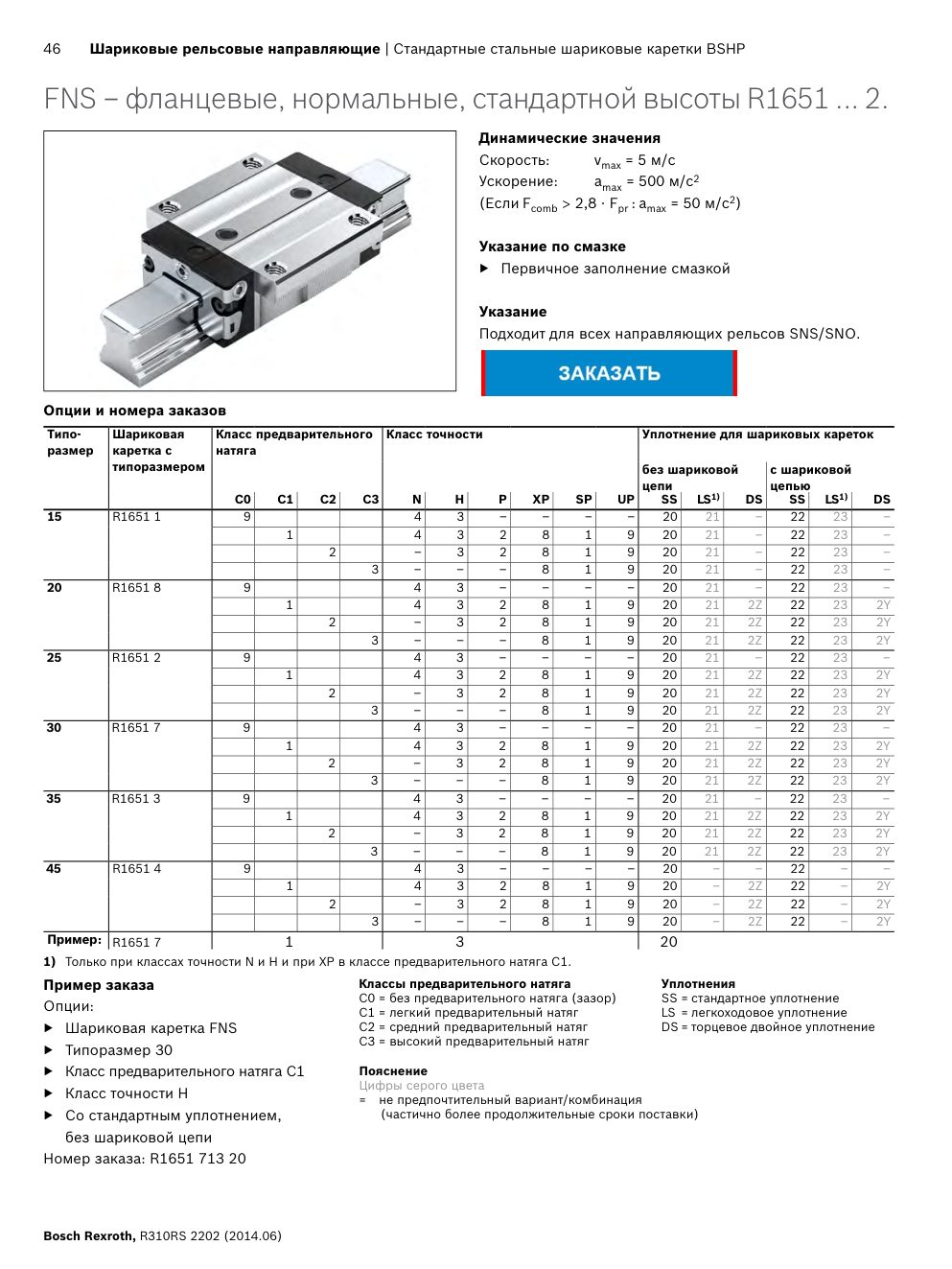

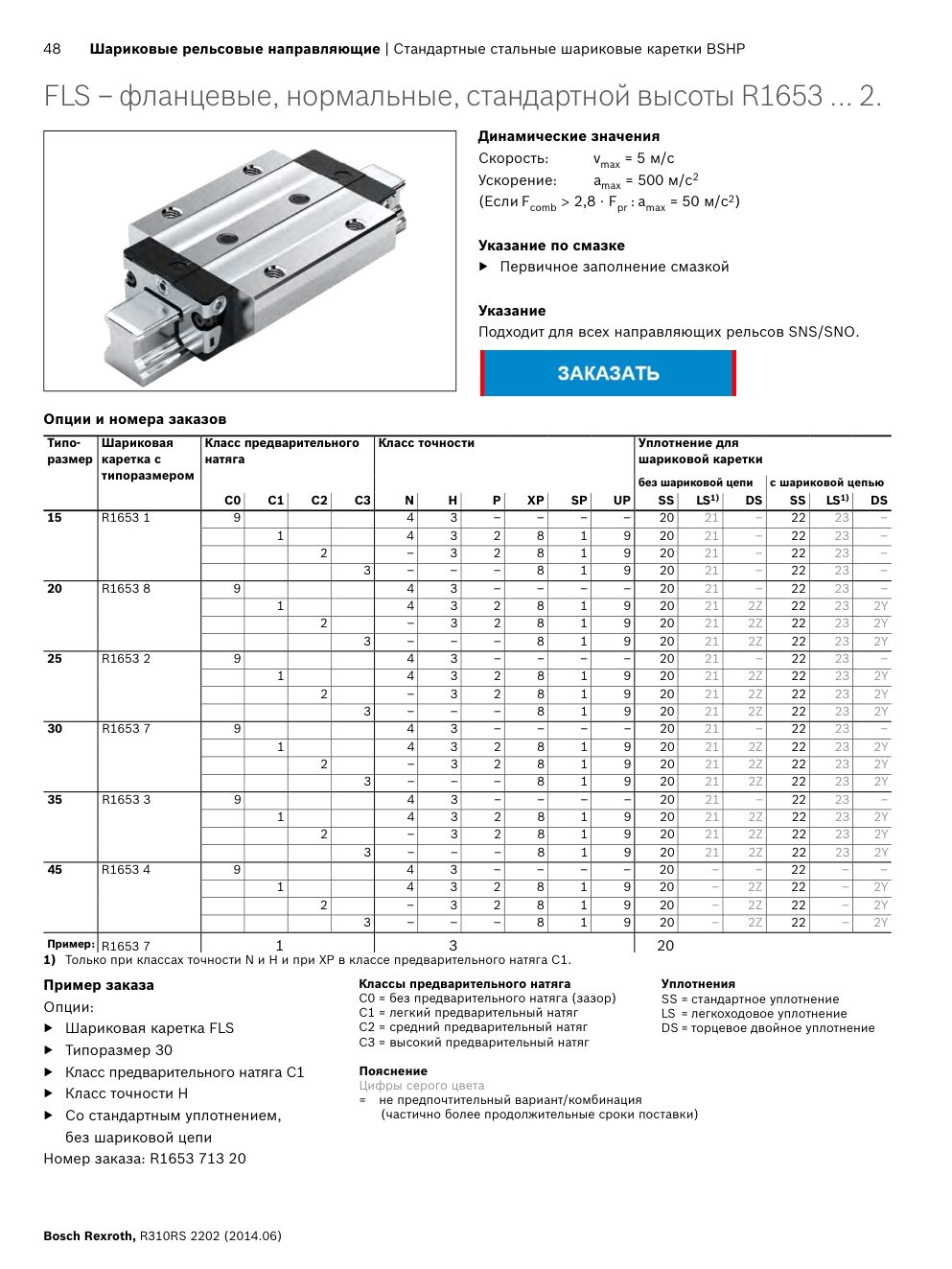

Чертежи и размеры
