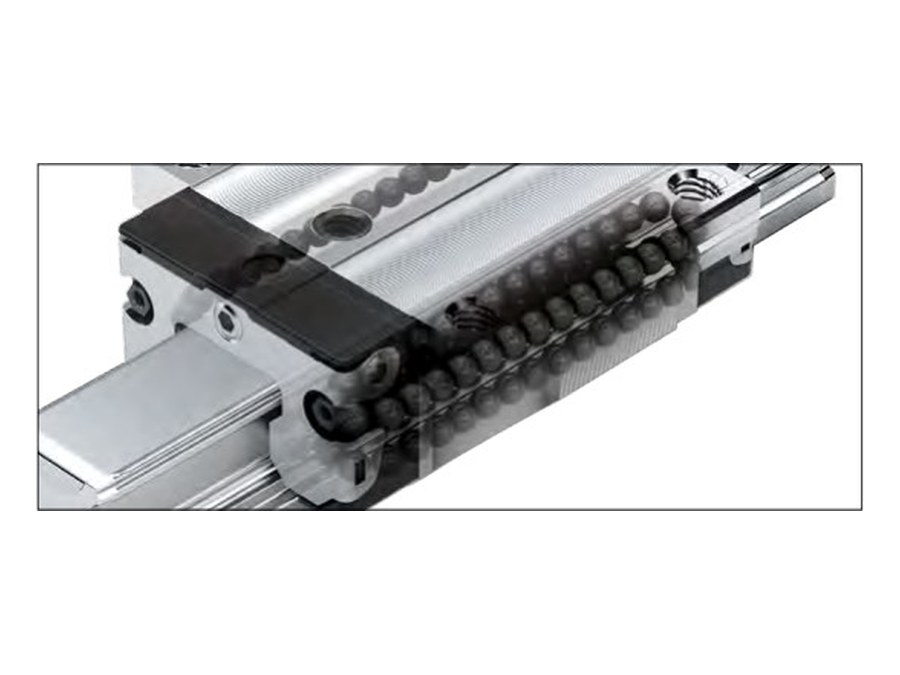

Высокоскоростные шариковые каретки Bosch Rexroth
Серия высокоскоростных шариковых кареток с керамическими шариками для достижения максимальной скорости и ускорения при малом весе.
Шариковые каретки серии FLS, SLS, FNS и SNS оснащены керамическими шариками, что обеспечивает высокую скорость движения до 10 м/с и ускорение до 500 м/с2 при малом весе конструкции. Каретки имеют одинаковые динамические и статические нагрузки по всем четырем главным направлениям и отличаются высокой жесткостью системы за счет О-образного расположения с предварительным натягом.
Конструкция предусматривает навеску элементов сверху и снизу, а также возможность повышения жесткости при отрывных и боковых нагрузках через дополнительные отверстия. Каретки оснащены полной встроенной системой уплотнений и могут работать в режиме долговременной смазки или с подачей масла со всех сторон. Обеспечена неограниченная взаимозаменяемость направляющих рельсов и кареток внутри каждого класса точности.
Особенности
- Высокая скорость благодаря керамическим шарикам
- Одинаковые нагрузки по всем направлениям
- Высокая жесткость системы с преднатягом
- Полная встроенная система уплотнений
- Долговременная смазка или подача масла
- Гальваническая развязка керамическими шариками
- Оптимизированная геометрия рециркуляции
- Неограниченная взаимозаменяемость
Основные параметры
| Максимальная скорость | 10 м/с |
| Максимальное ускорение | 500 м/с2 |
| Типоразмеры кареток | 15, 20, 25, 30, 35 |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

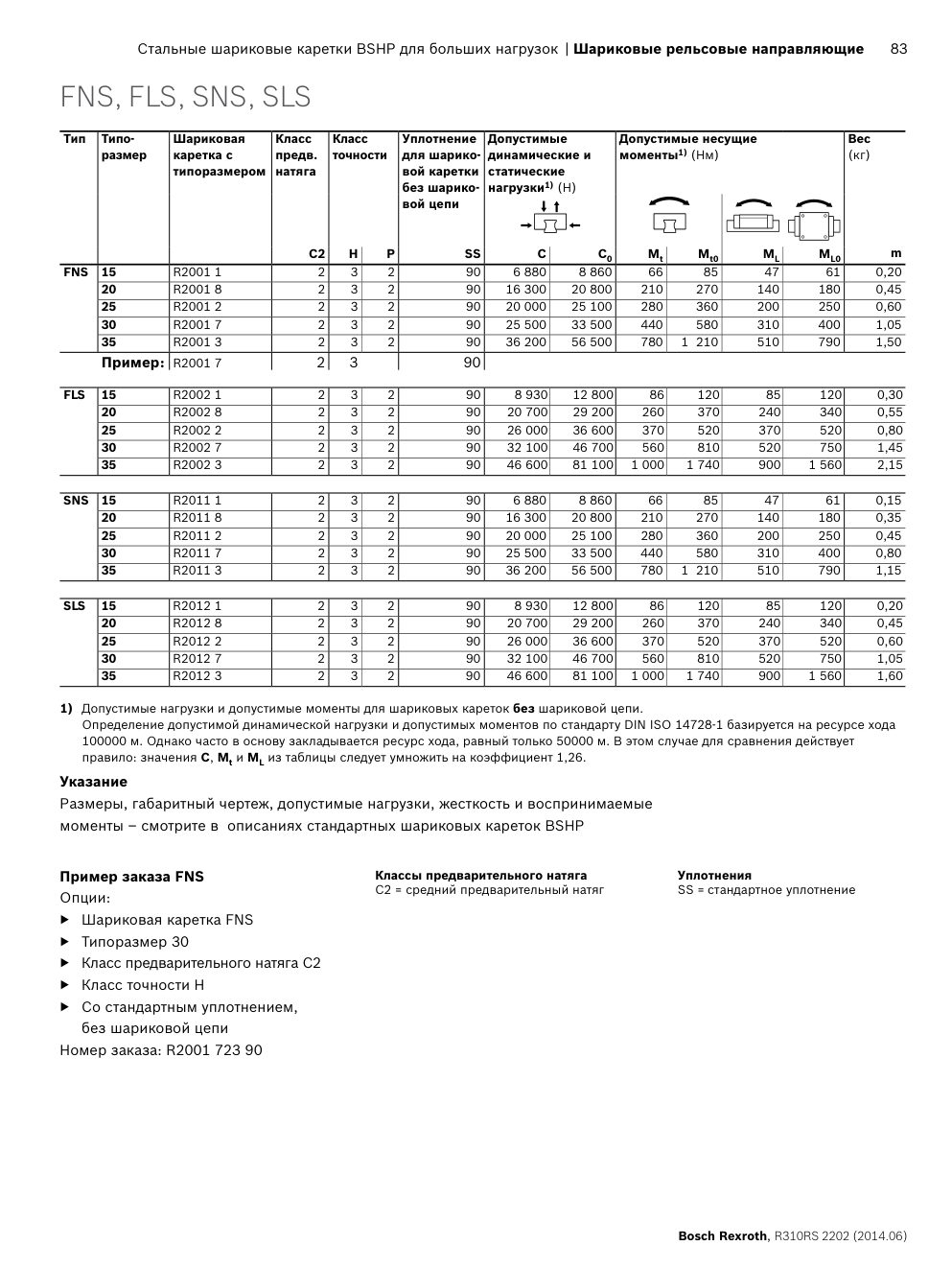

Чертежи и размеры
