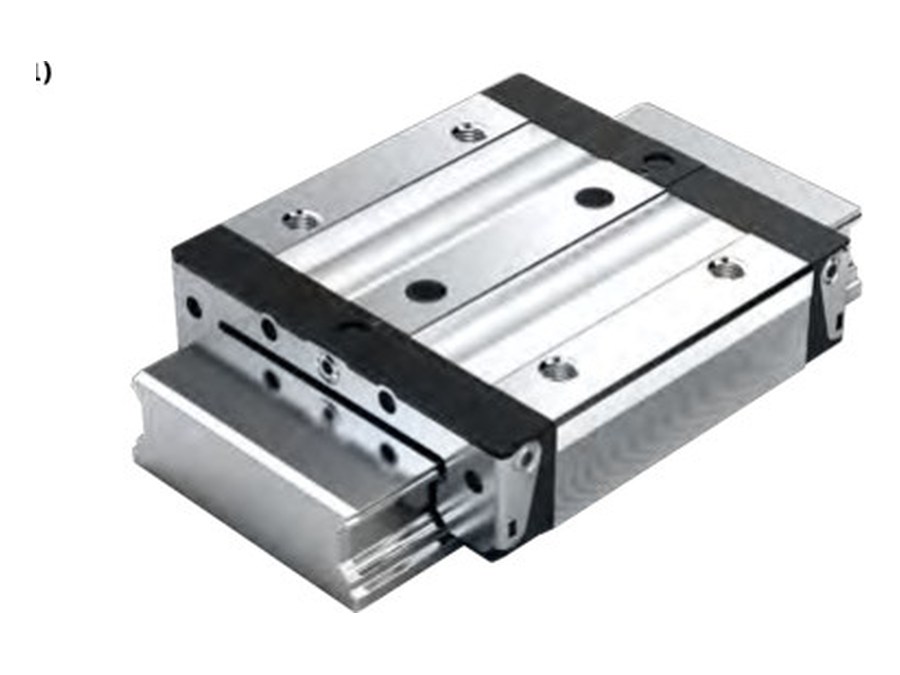

Широкие шариковые направляющие Bosch Rexroth BNS и CNS
Серия BNS и CNS представляет широкие шариковые каретки для направляющих рельсов с высокой жесткостью, грузоподъемностью и классами точности.
Широкие шариковые каретки BNS и CNS предназначены для использования в системах шариковых рельсовых направляющих. Они обеспечивают неограниченную взаимозаменяемость внутри каждого класса точности благодаря возможности комбинирования любых направляющих рельсов с любыми вариантами кареток. Каретки отличаются очень высоким крутящим моментом и жесткостью на кручение, что позволяет применять их в качестве одиночных направляющих.
Изделия доступны в типоразмерах 20/40 и 25/70 для серии BNS, а также в компактном исполнении CNS. Они обладают одинаково высокими допустимыми динамическими и статическими нагрузками по всем четырем направлениям главной нагрузки. Максимальная скорость составляет до 5 м/с, а ускорение — до 500 м/с². Каретки оснащены полным встроенным уплотнением и могут поставляться со стандартным или торцевым двойным уплотнением.
Доступны варианты с предварительным натягом C0 (без натяга) и C1 (легкий предварительный натяг). Классы точности включают N, H и P. Для защиты от коррозии применяется покрытие Resist CR. Каретки имеют первичное заполнение смазкой на заводе и оснащены резьбовыми отверстиями для подачи смазки со всех сторон.
Особенности
- Высокий крутящий момент и жесткость
- Одинаковые нагрузки по всем направлениям
- Полное встроенное уплотнение
- Скорость до 5 м/с, ускорение до 500 м/с²
- Возможность долговременной смазки
- Классы точности N, H, P
- Преднатяг C0 или C1
- Покрытие Resist CR для защиты от коррозии
Основные параметры
| Типоразмер | 20/40, 25/70 |
| Максимальная скорость vmax | 5 м/с |
| Максимальное ускорение amax | 500 м/с² |
| Классы точности | N, H, P |
| Классы преднатяга | C0, C1 |
| Тип уплотнения | SS, DS |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru
Чертежи и размеры
