Шариковые каретки Bosch Rexroth из алюминия: лёгкие направляющие
Алюминиевые шариковые каретки BSHP серии Rexroth для компактных направляющих линейных перемещений с высокой грузоподъемностью и сниженным весом.
Серия алюминиевых шариковых кареток BSHP разработана для промышленных роботов и оборудования общего машиностроения, обеспечивая компактные направляющие линейных перемещений различных классов точности. Каретки воспринимают одинаковые динамические и статические нагрузки во всех четырех направлениях при минимальном уровне упругих колебаний.
Конструкция обеспечивает 60-процентную экономию веса по сравнению со стальными каретками и высокую допустимую нагрузку по крутящему моменту. Продукция отличается неограниченной взаимозаменяемостью, низким уровнем шума, плавным ходом и возможностью долговременной смазки.
Доступны типоразмеры от 15 до 35 с классами предварительного натяга C0 и C1, а также классами точности N и H. Каретки комбинируются со всеми направляющими рельсами в пределах каждого класса точности и могут оснащаться шариковой цепью для снижения шума.
Особенности
- Экономия веса 60% по сравнению со стальными каретками
- Высокая допустимая нагрузка по крутящему моменту
- Скорость vmax = 5 м/с, ускорение amax = 500 м/с2
- Взаимозаменяемость внутри класса точности
- Подача смазки со всех сторон через резьбовые отверстия
- Низкий уровень шума и прекрасные ходовые характеристики
- Допустимы высокие отклонения параллельности монтажа
- Возможность установки шариковой цепи по заказу
Основные параметры
| Типоразмеры | 15, 20, 25, 30, 35 |
| Классы точности | N, H |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

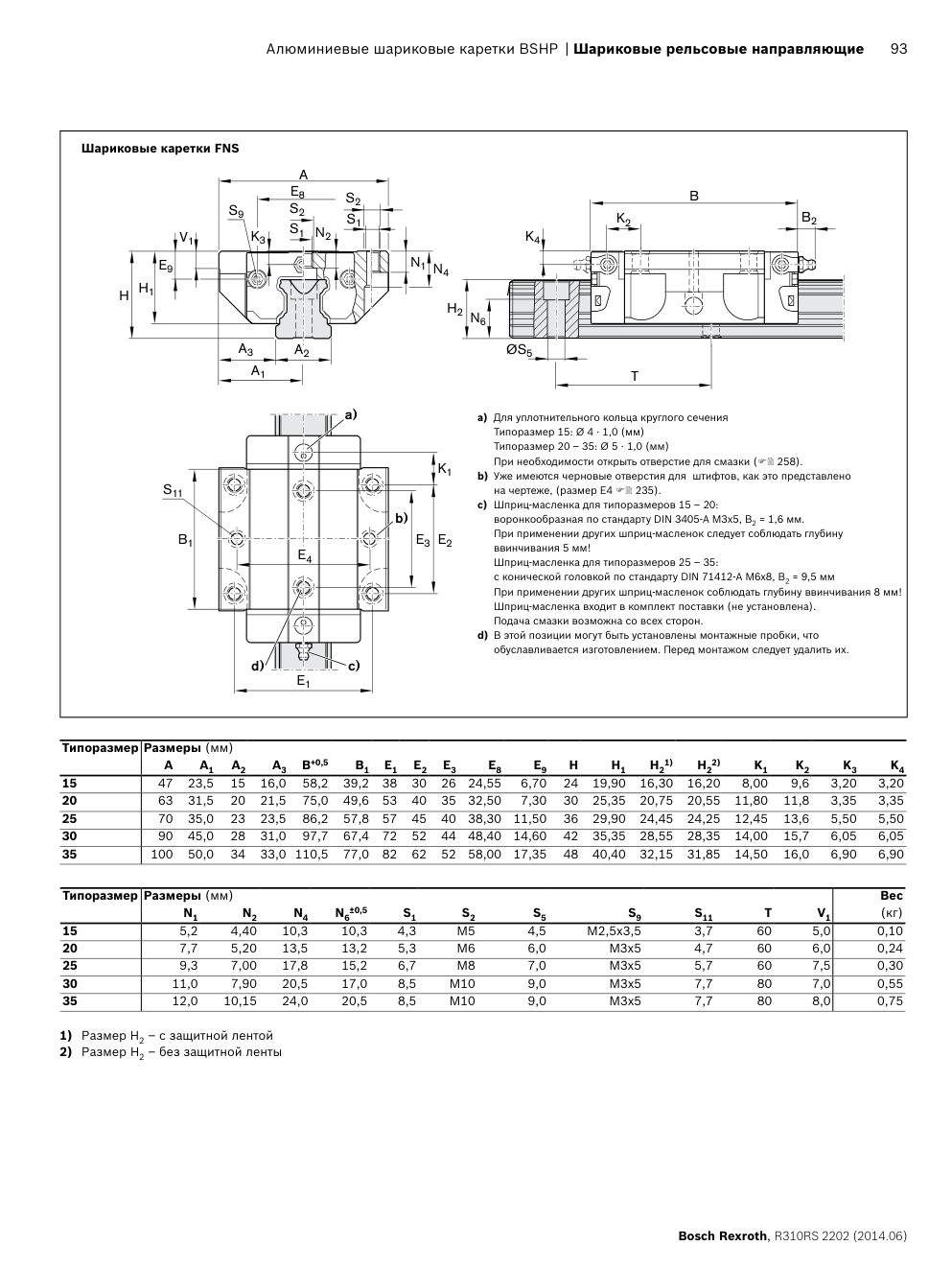

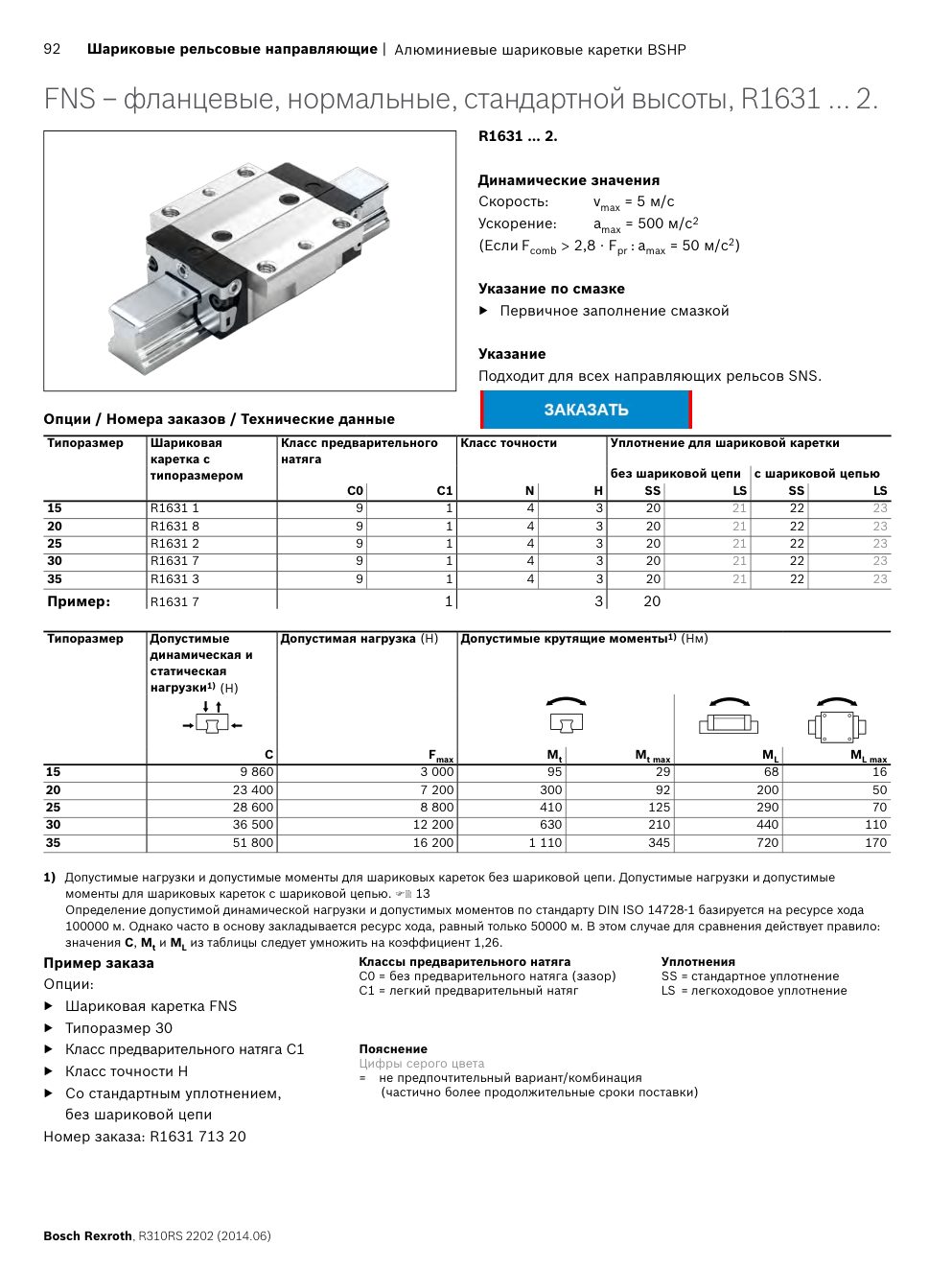

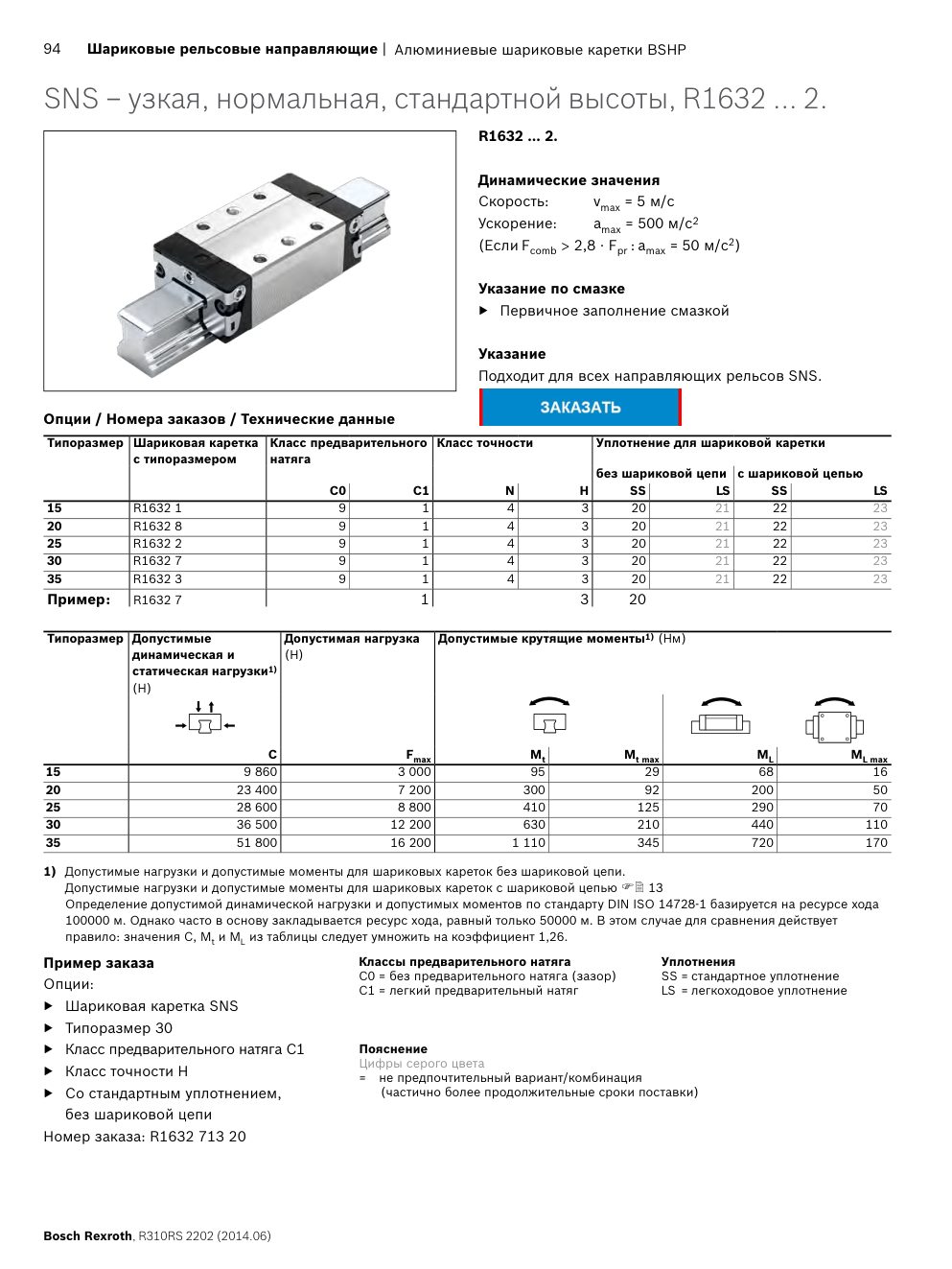

Чертежи и размеры
