Рельсы для кулачковых кареток и U-образные кулачковые направляющие Bosch Rexroth
Направляющие рельсы и каретки с кулачковыми роликами для монтажа сверху из коррозионностойкой стали.
Серия включает стандартные направляющие рельсы R1921 и половинные рельсы R1925, предназначенные для монтажа сверху. Изделия изготавливаются из коррозионностойкой стали по стандартам DIN EN ISO 683-17 и EN 10088. Беговые дорожки длиной до 3500 мм выполняются из цельных прецизионных стальных валов.
Каретки R1903 оснащены регулировочными винтами для устранения зазора и обеспечения точного выравнивания. Они имеют всестороннее уплотнение, обеспечивающее высокую эффективность скребков, и требуют смазки.
Особенности
- Монтаж сверху
- Коррозионностойкая сталь
- Регулировка зазора винтами
- Всестороннее уплотнение
- Цельные валы до 3500 мм
- Возможность выбора длины
- Опциональные заглушки отверстий
- Рекомендуется смазка
Основные параметры
| Типоразмер направляющей | 20, 25, 32, 42, 52 |
| Типоразмер каретки | 32, 52, 52-h, 52-sh |
| Шаг отверстий | 62.5, 125, 250 мм |
| Максимальная длина рельса | 7000 мм |
| Стандарт стали | DIN EN ISO 683-17 / EN 10088 |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

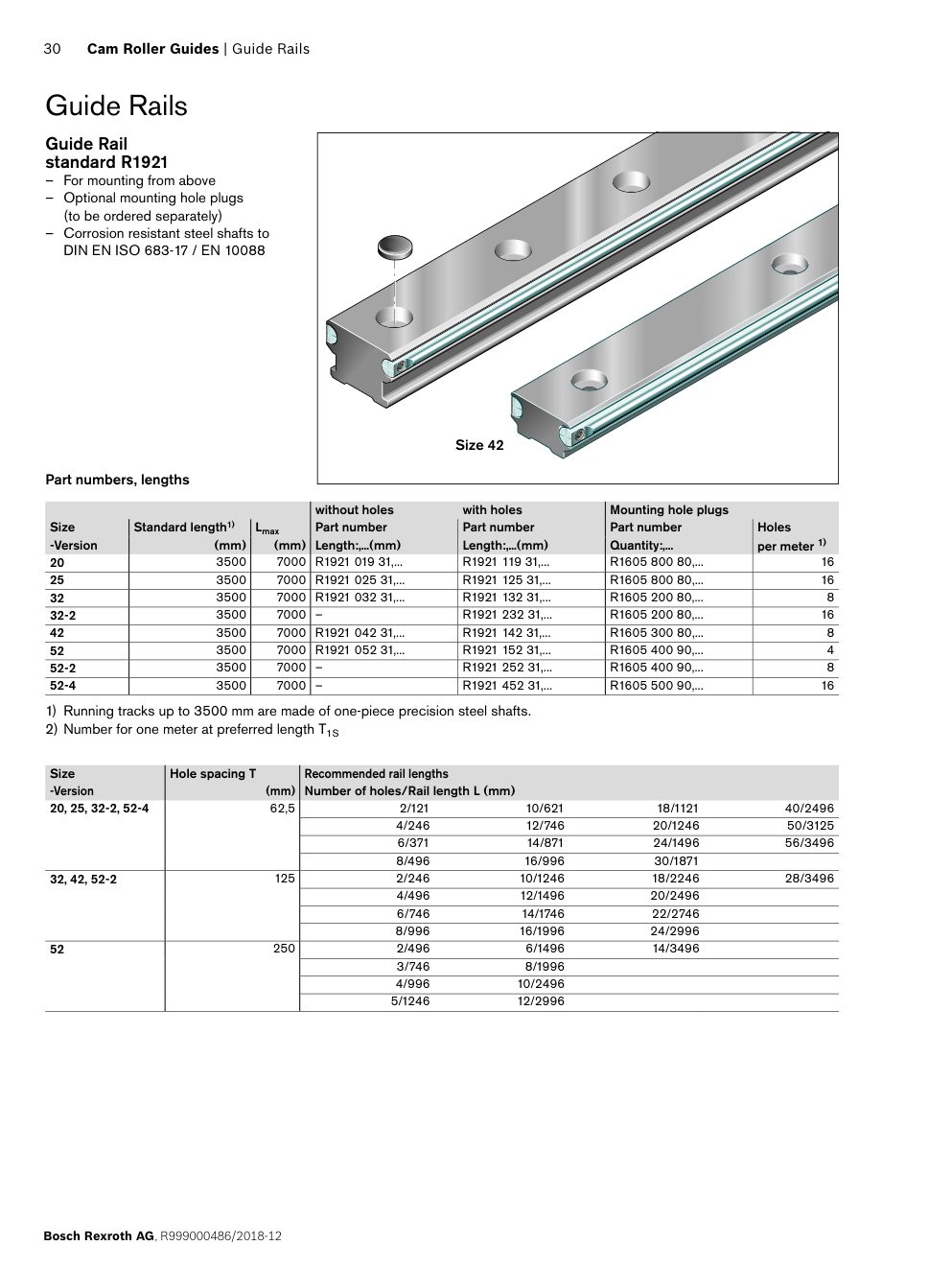

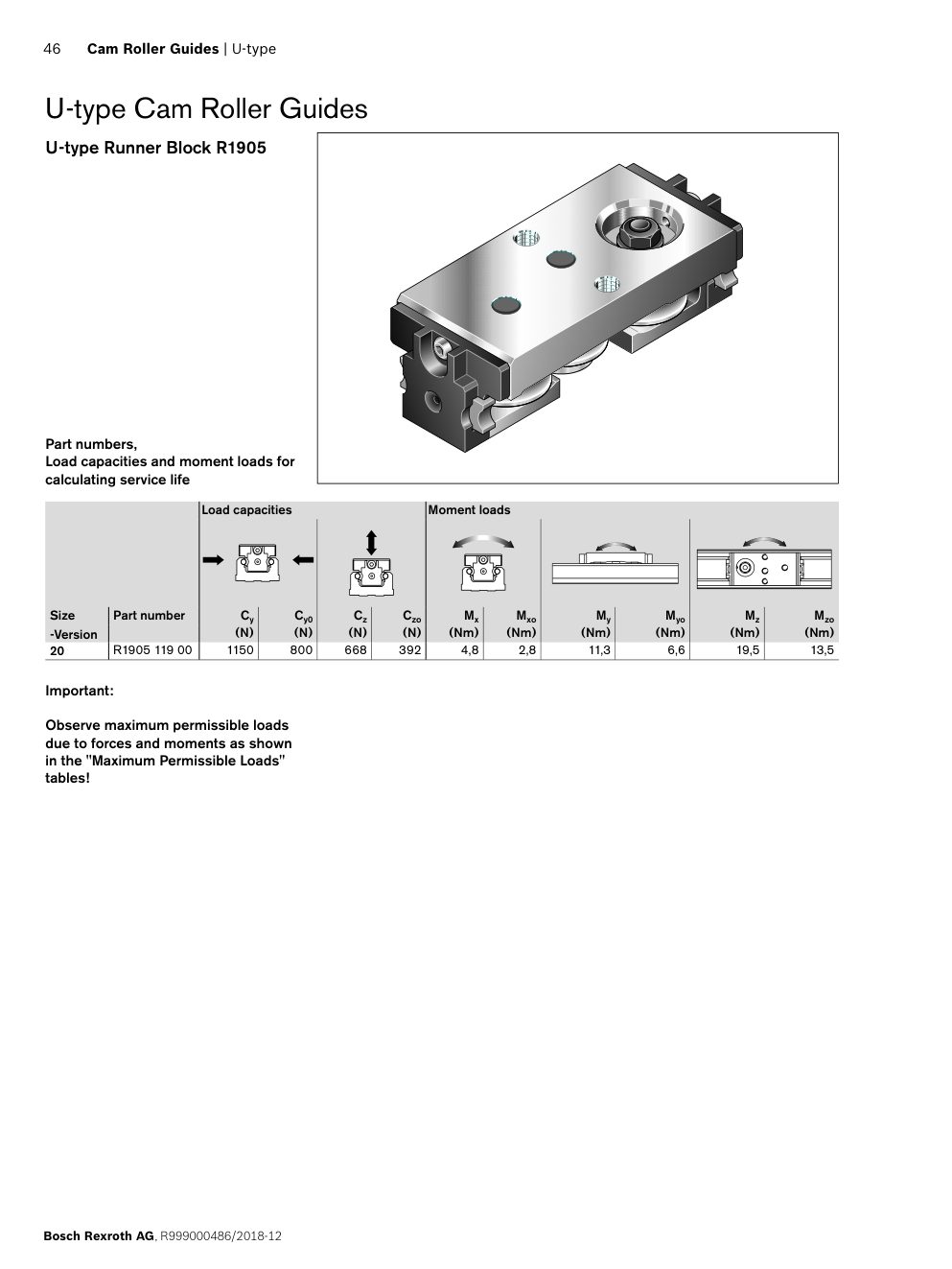

Чертежи и размеры
