Кулачковые роликовые направляющие Bosch Rexroth: стандартные, супер- и профильные каретки
Кулачковые каретки Bosch Rexroth разработаны для систем обработки и автоматизации, обеспечивая высокую грузоподъемность, компактность и низкий уровень шума.
Серия кулачковых направляющих предназначена для применения в системах перемещения и автоматизации. Каретки обеспечивают высокую грузоподъемность во всех плоскостях нагрузки и высокий момент по всем осям. Конструкция отличается компактностью, малым весом и простотой монтажа.
Направляющие рельсы изготовлены из коррозионностойкой прецизионной стали с защитными направляющими треками. Каретки могут регулироваться на нулевой зазор с помощью эксцентриковых штифтов или роликов. Допустимый диапазон рабочих температур составляет от -20 °C до +80 °C.
Особенности
- Высокие допустимые скорости перемещения
- Компактный и легкий дизайн
- Низкое трение и сверхтихая работа
- Полные направляющие системы с взаимозаменяемостью
- Высокая грузоподъемность во всех плоскостях
- Регулировка на нулевой зазор эксцентриковыми элементами
- Двухрядные радиально-упорные шарикоподшипники
- Защищенная и смазанная на весь срок службы конструкция
- Поддержка ускорений до 50 м/с2
- Высокая точность изготовления направляющих
Основные параметры
| Максимальная скорость перемещения | 10 м/с |
| Допустимое ускорение | 50 м/с2 |
| Диапазон рабочих температур | -20 °C ... +80 °C |
| Толерантность высоты H | ± 0.2 мм |
| Максимальная разница H на одной направляющей | 0.1 мм |
| Тип подшипника каретки | Двухрядный радиально-упорный шарикоподшипник |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

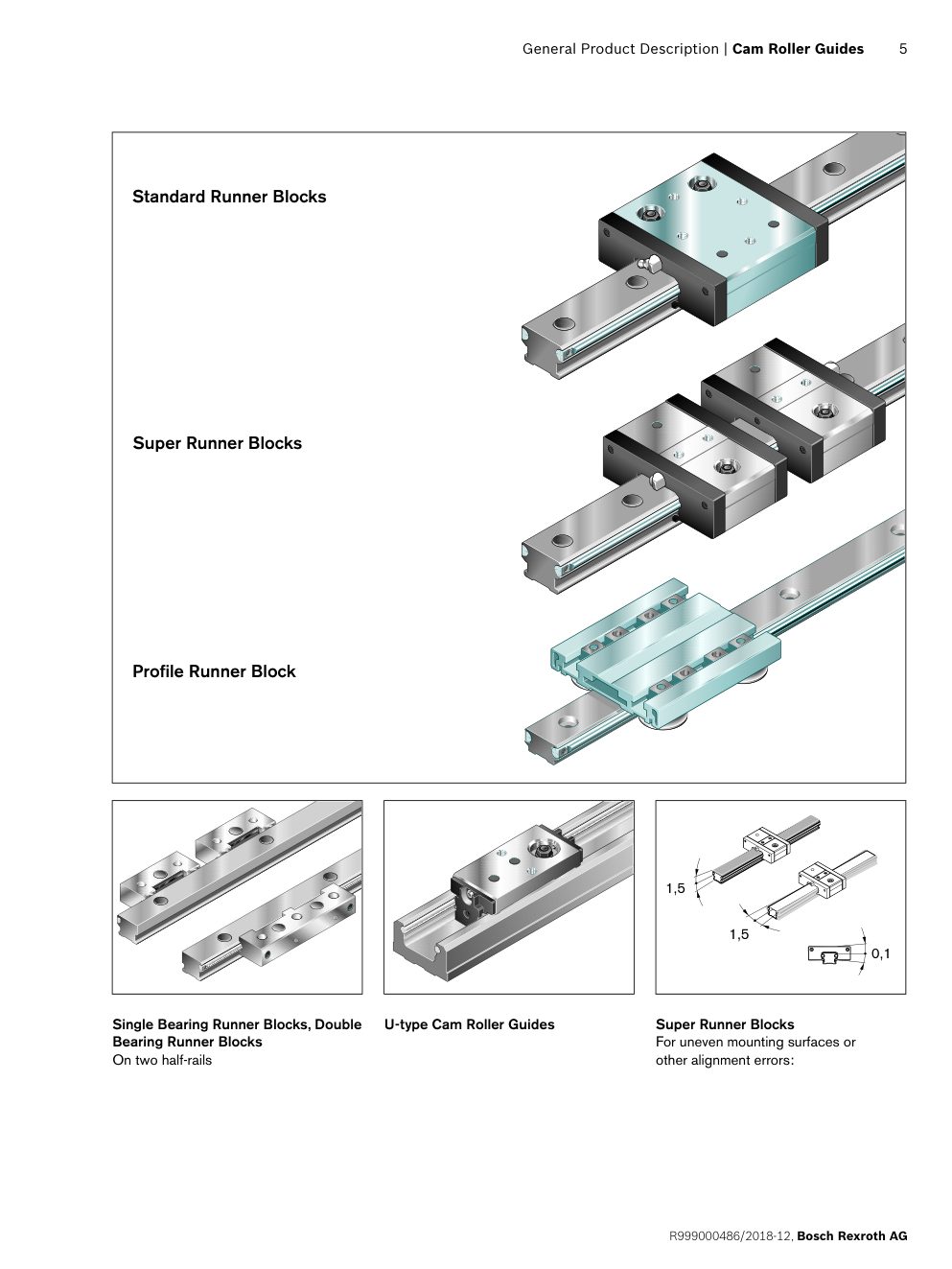

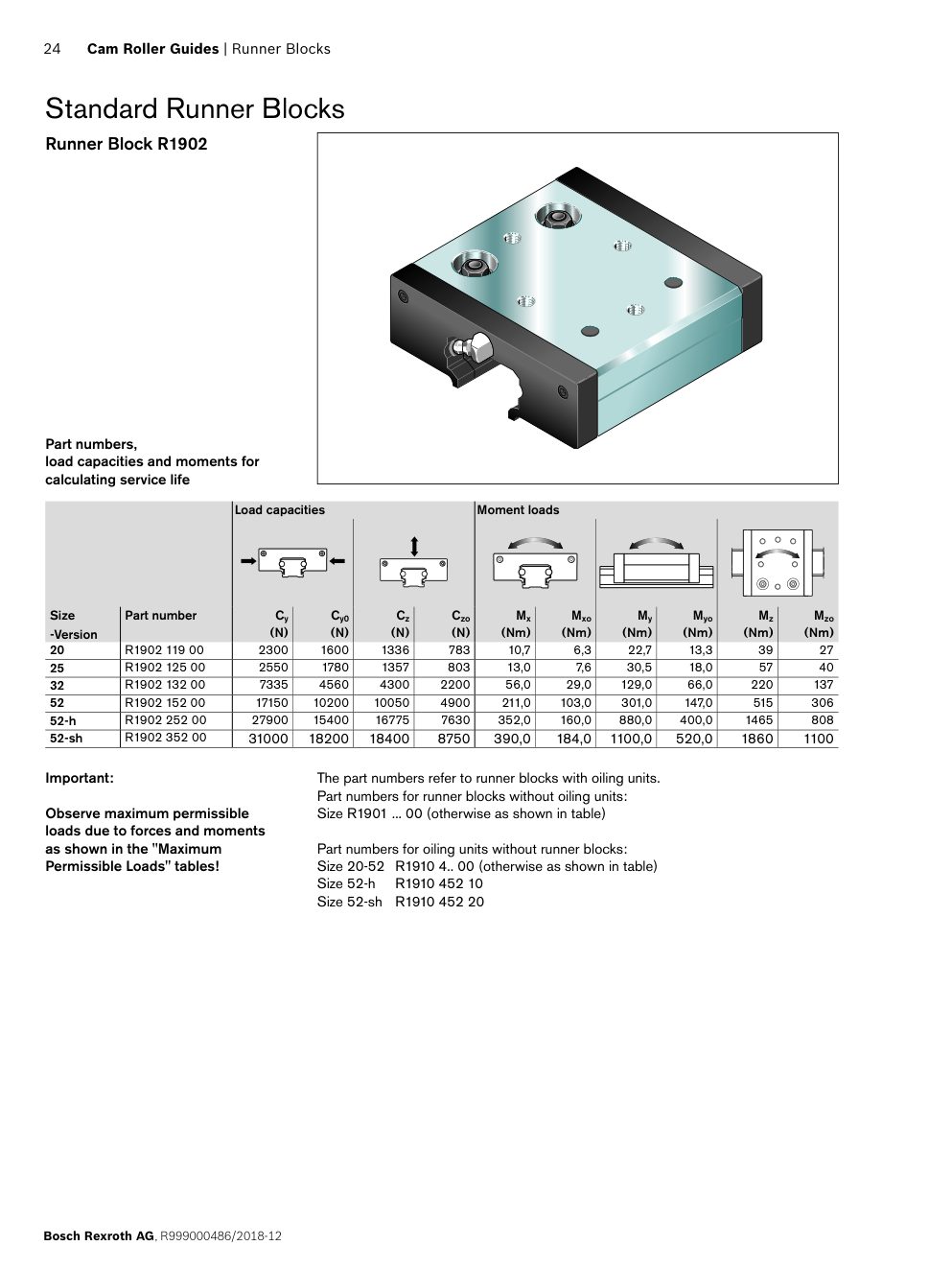

Чертежи и размеры
