Роликовые каретки Bosch Rexroth RSHP (FNS, FLS, SNS, SLS, SNH, SLH)
Роликовые каретки RSHP (FNS, FLS, SNS, SLS, SNH, SLH, FXS) типоразмеров 25–125 для станков и промышленных роботов с высокой нагрузкой и жёсткостью.
Роликовые рельсовые системы RSHP разработаны для станков, промышленных роботов и общего машиностроения: компактные узлы с очень высокой грузоподъёмностью и жёсткостью в разных классах точности. Грузоподъёмность одинакова во всех четырёх главных направлениях нагрузки, высока нагрузка по моментам.
Все рельсы сочетаются со всеми каретками, обе боковые грани рельса — базовые. Каретки смазываются со всех сторон малыми количествами смазки, встроено всестороннее уплотнение; аксессуары крепятся к торцу каретки. Допустимы скорость до 4 м/с (для размеров 100 и 125 — до 2 м/с), ускорение до 150 м/с² и температура от −10 до +80 °C.
Особенности
- Форматы FNS, FLS, SNS, SLS, SNH, SLH и сверхдлинный FXS
- Стандартные размеры 25–65, тяжёлые 100 и 125
- Исполнение из стали и коррозионностойкое Resist CR
- Классы точности H, P, SP, GP, UP (стандартные), до трёх для тяжёлых
- Классы преднатяга C2 и C3 (C1, C4, C5 по запросу)
- Смазочные ниппели со всех сторон, встроенные уплотнения
Основные параметры
| Типоразмеры | 25, 35, 45, 55, 65 (стандартные); 100, 125 (тяжёлые) |
| Скорость / ускорение | до 4 м/с / до 150 м/с² |
| Температура | −10…+80 °C (кратковременно до +100 °C) |
| Преднатяг | C2, C3 |
| Точность | H, P, SP, GP, UP |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru
Технические данные
Нагрузки стандартных кареток, Н (каталог RSHP, стр. 18; расчёт на ход 100 000 м, для 50 000 м значения умножают на 1,23)
| Каретки | Параметр | 25 | 35 | 45 | 55 | 65 |
|---|---|---|---|---|---|---|
| FNS, SNS | C | 26 900 | 61 000 | 106 600 | 140 400 | 237 200 |
| FNS, SNS | C0 | 59 500 | 119 400 | 209 400 | 284 700 | 456 300 |
| FLS, SLS | C | 33 300 | 74 900 | 132 300 | 174 000 | 295 900 |
| FLS, SLS | C0 | 76 400 | 155 400 | 276 400 | 374 900 | 606 300 |

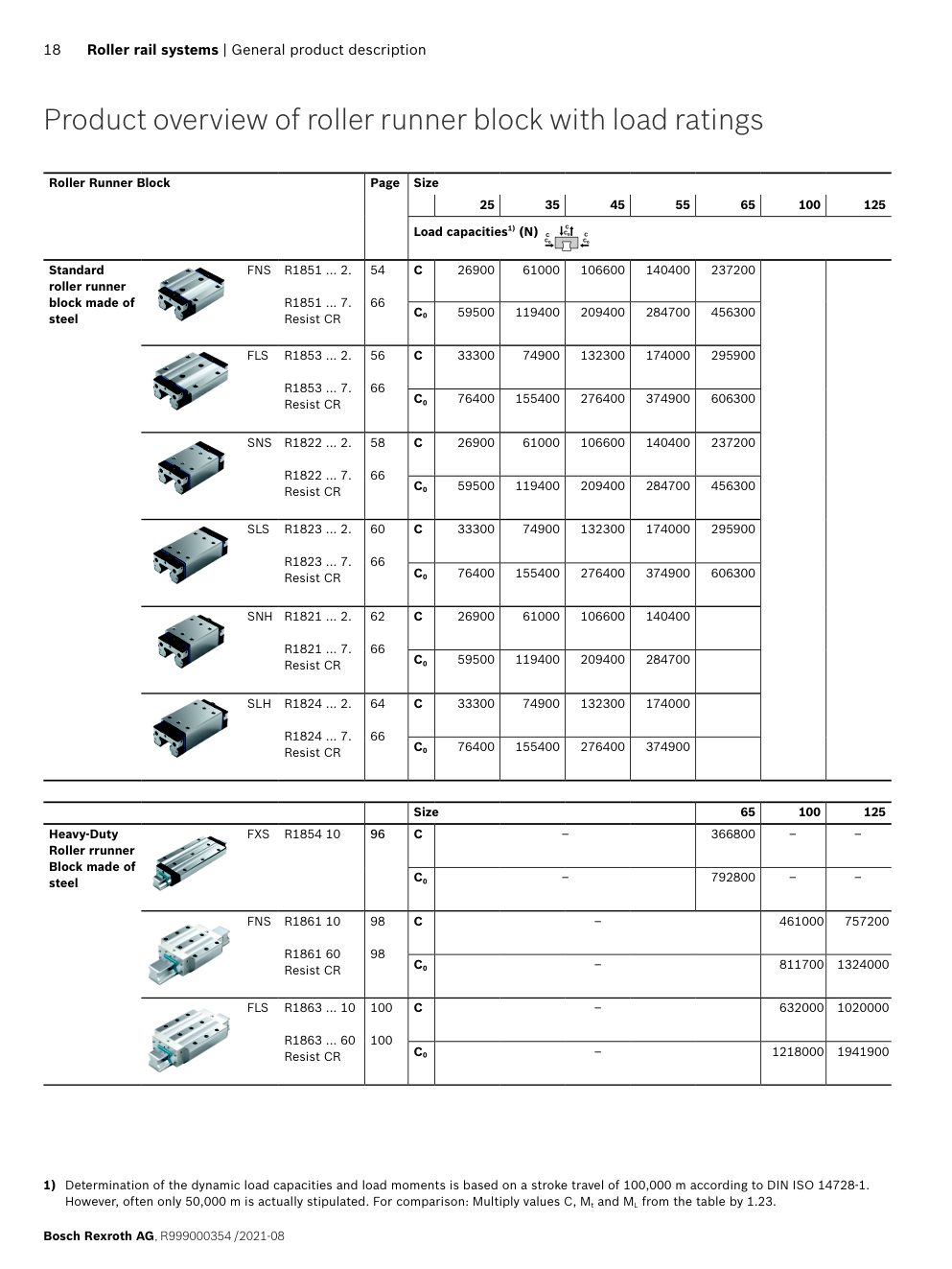

Нагрузки тяжёлых кареток, Н (стр. 18)
| Каретка | Параметр | 100 | 125 |
|---|---|---|---|
| FXS | C / C0 | 366 800 / 792 800 | — |
| FNS | C / C0 | 461 000 / 811 700 | 757 200 / 1 324 000 |
| FLS | C / C0 | 632 000 / 1 218 000 | 1 020 000 / 1 941 900 |

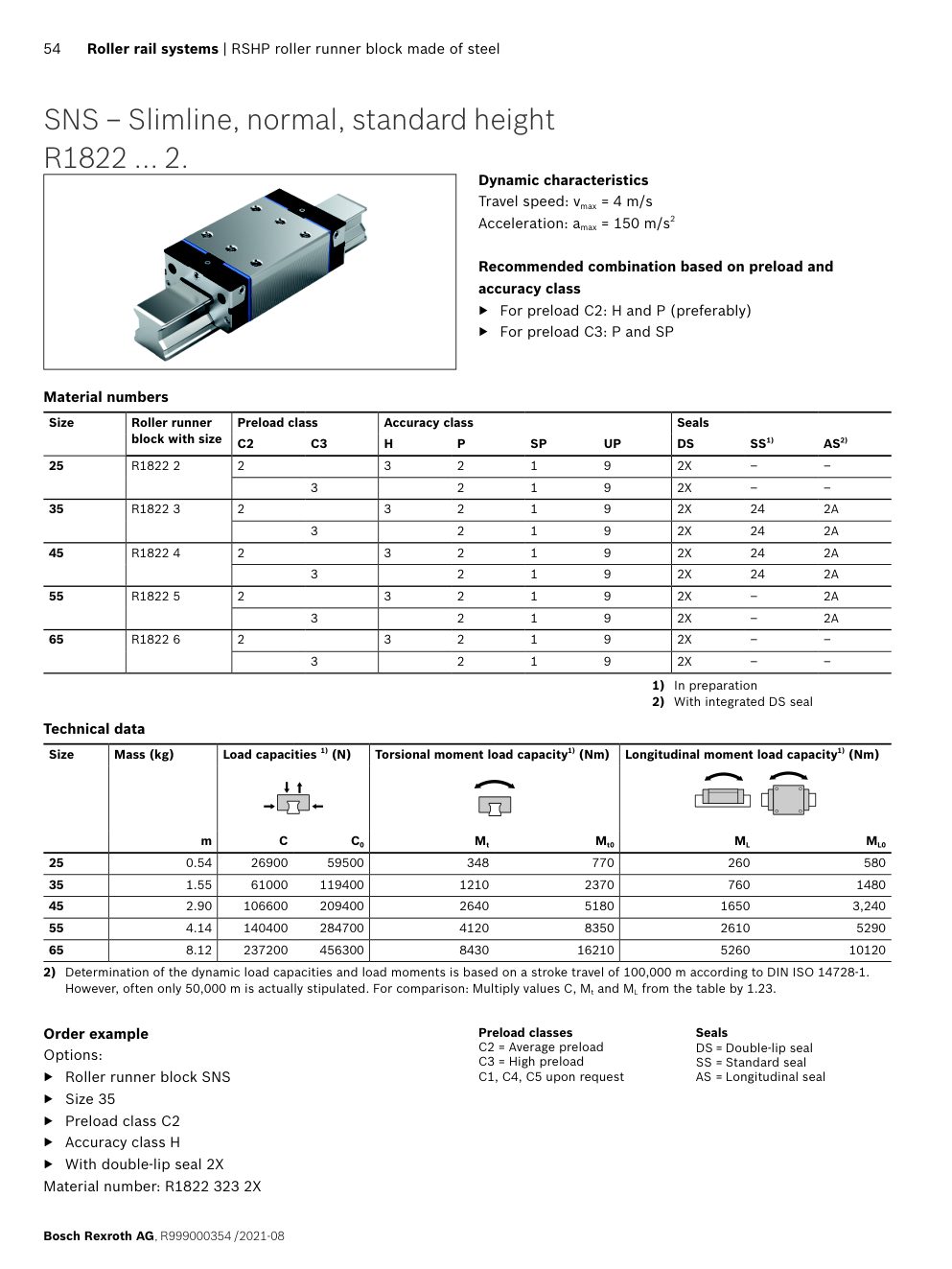

Чертежи и размеры
