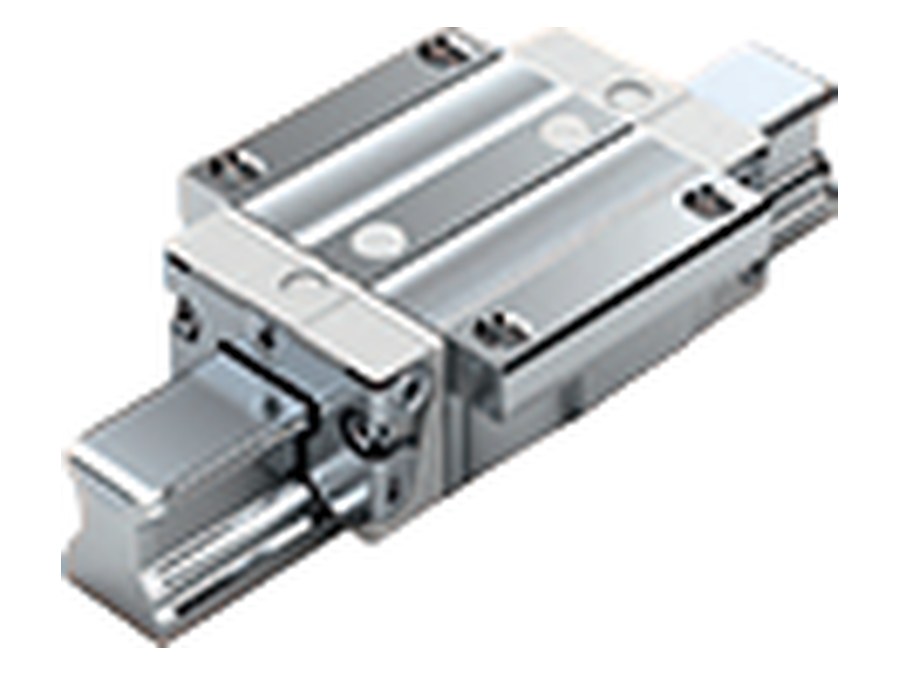

Тяжёлые и широкие роликовые направляющие Bosch Rexroth
Рельсовые направляющие Rexroth обеспечивают компактное линейное движение с высокой грузоподъемностью и жесткостью для станков, роботов и тяжелых условий эксплуатации.
Системы роликовых рельсовых направляющих разработаны для применения в металлообрабатывающих станках, промышленных роботах и общем машиностроении. Они обеспечивают компактное движение с элементами качения и доступны в различных классах точности. Стандартные системы подходят для типичных приложений, а широкие системы предназначены для высоких моментных нагрузок и жесткости.
Для тяжелых условий эксплуатации предлагаются системы роликовых направляющих повышенной грузоподъемности. Компоненты изготавливаются с высокой точностью, что позволяет заменять отдельные элементы и создавать бесконечные комбинации. Направляющие рельсы могут использоваться с обеих сторон как опорные кромки.
Каретки доступны в различных исполнениях: стандартные стальные, с алюминиевыми торцевыми крышками, для смазки сверху или для монтажа на стену. Широкие системы обеспечивают высокую жесткость при моментных нагрузках, а системы повышенной грузоподъемности рассчитаны на экстремальные условия работы.
Особенности
- Высокая грузоподъемность во всех плоскостях
- Повышенная жесткость под нагрузкой
- Возможность взаимозаменяемости компонентов
- Интегрированное всестороннее уплотнение
- Оптимизированная геометрия входа роликов
- Дополнительные отверстия для крепления
- Смазочные порты со всех сторон
- Широкие и тяжелые версии систем
Основные параметры
| Типоразмеры кареток | 25, 35, 45, 55, 65 |
| Типы кареток | FNS, FLS, SNH, SLH |
| Материалы покрытий | Resist CR, хромирование |
| Классы точности | H, P, SP |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

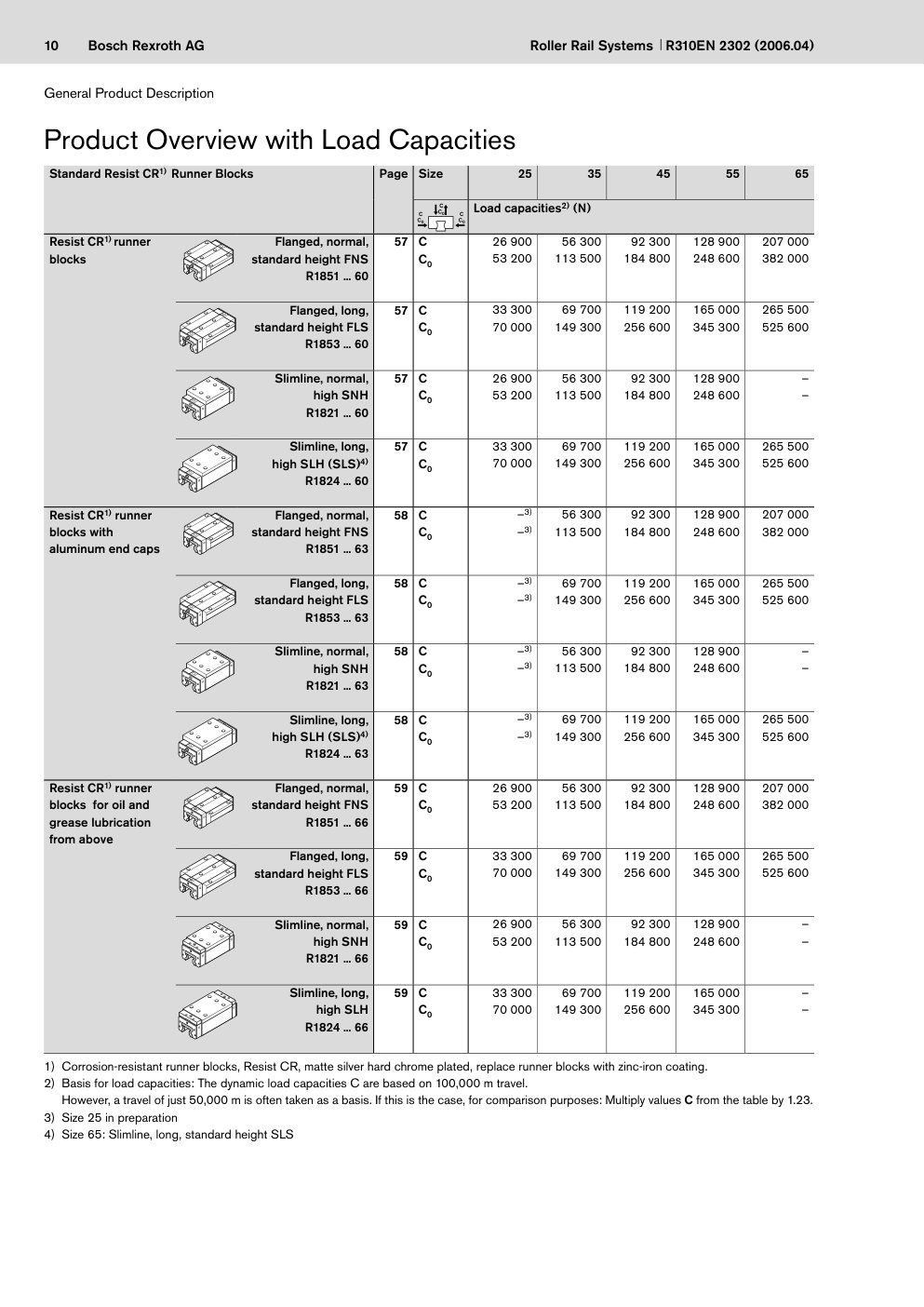

Чертежи и размеры
