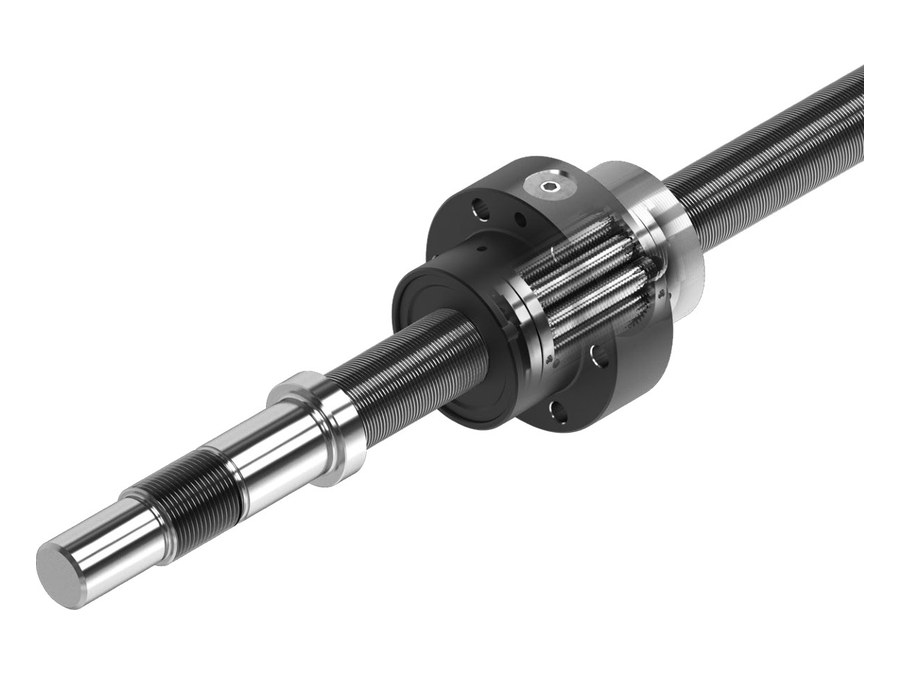

Планетарные винтовые передачи Bosch Rexroth PLSA
Планетарные роликовинтовые передачи PLSA диаметров 20–75 мм для больших усилий: цилиндрические и фланцевые гайки, прецизионные винты PSR.
Планетарная передача PLSA — цилиндрическая передача качения, в гайке которой установлены резьбовые ролики-сателлиты. Они вращаются вокруг винта параллельно его оси и перемещают гайку; профиль резьбы винта и гайки многозаходный, угол профиля 90°. Передача рассчитана на большие усилия и замыкает линейку винтовых узлов Rexroth в верхней части диапазона.
Гайки выпускаются цилиндрические ZEM-E-S и фланцевые FEM-E-S с классами преднатяга C0 и C2, винты — прецизионные PSR классов точности T5, T7 и T9. Поставляется только готовым узлом. Аксессуары: опоры LAF, LAN, LAD, LAS, FEC-F, шлицевые гайки NMA, кольцевые гайки GWR, измерительные площадки.
Особенности
- Резьбовые ролики-сателлиты в гайке
- Высокая нагрузка при малых габаритах
- Гайки ZEM-E-S и FEM-E-S, преднатяг C0 и C2
- Прецизионные винты PSR, классы T5, T7, T9
Основные параметры
| Диаметр винта d0 | 20, 25, 30, 39, 48, 60, 75 мм |
| Шаг | 5, 10 и 20 мм (в зависимости от диаметра) |
| Классы точности | T5, T7, T9 |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru
Технические данные
Гайка ZEM-E-S: нагрузки и скорость (каталог BASA/PLSA, стр. 200)
| Размер d0 × P | C, кН | C0, кН | vmax, м/мин |
|---|---|---|---|
| 20 × 5 | 55 | 80 | 37,5 |
| 25 × 5 | 65 | 122 | 30,0 |
| 25 × 10 | 74 | 118 | 60,0 |
| 30 × 5 | 87 | 178 | 25,0 |
| 30 × 10 | 101 | 174 | 50,0 |
| 39 × 5 | 123 | 269 | 19,2 |
| 39 × 10 | 145 | 271 | 38,4 |
| 48 × 5 | 188 | 481 | 15,6 |
| 48 × 10 | 220 | 475 | 31,2 |
| 60 × 10 | 322 | 780 | 25,0 |
| 60 × 20 | 375 | 786 | 50,0 |
| 75 × 10 | 480 | 1 487 | 20,0 |
| 75 × 20 | 544 | 1 496 | 40,0 |

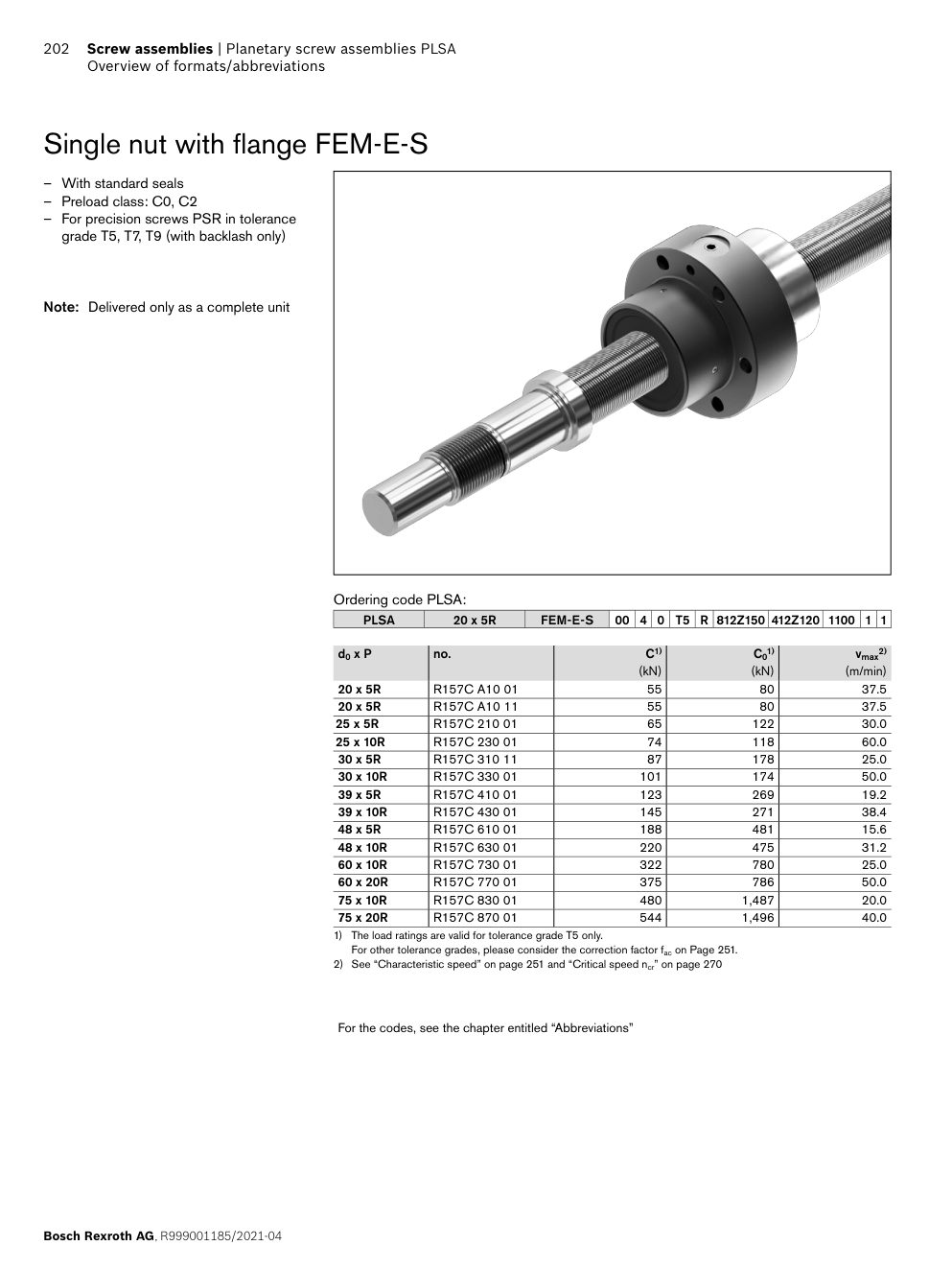

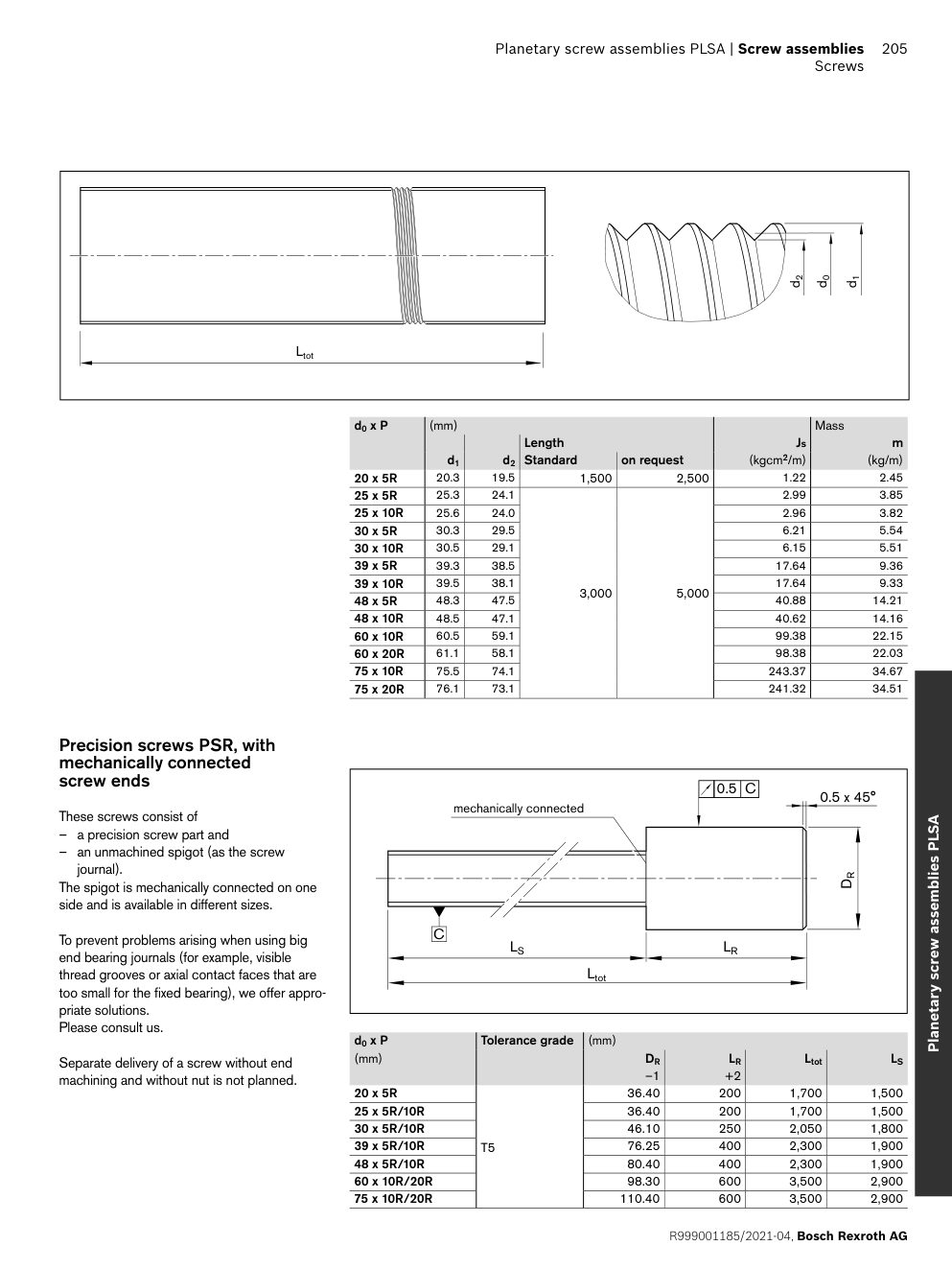

Чертежи и размеры
