Преобразователь частоты Rexroth EFC 3600
Преобразователь частоты Rexroth EFC 3600 мощностью 0,4–4 кВт для управления по закону U/f: питание 1 × 230 В и 3 × 400 В, встроенные тормозной прерыватель и сетевой фильтр.
EFC 3600 — компактное недорогое решение для приводов с управлением U/f в диапазоне 0,4–4 кВт. Нагрузка автоматически корректирует характеристику U/f, а частота ШИМ (1–15 кГц с шагом 1 кГц) подстраивается под нагрузку, снижая шум двигателя. Выходная частота 0–400 Гц, перегрузка 150 % в течение 60 с или 200 % в течение 1 с; диапазон регулирования скорости 1:50, пусковой момент 100 % при 1,5 Гц и 150 % при 3 Гц.
В комплекте встроенные тормозной прерыватель (резистор внешний), сетевой фильтр и панель управления с четырёхразрядным светодиодным дисплеем; клеммы ввода-вывода съёмные. Есть ПИД-регулятор, интерфейсы Modbus и PROFIBUS. Температура эксплуатации −10…+50 °C, влажность до 90 % без конденсации, высота до 1 000 м без снижения мощности, степень защиты IP20, масса 0,96–2,36 кг.
Особенности
- Мощность 0,4–4 кВт
- Питание 1 AC 200–240 В и 3 AC 380–480 В
- Встроенные тормозной прерыватель и сетевой фильтр
- Автоматическая коррекция U/f и частоты ШИМ
- ПИД-регулятор, Modbus и PROFIBUS
- Сертификаты EN 61800-3, EN 61800-5-1, UL 508C, RCM, Gost R
Основные параметры
| Мощность | 0,4–4 кВт |
| Выходная частота | 0–400 Гц |
| Перегрузка | 150 % 60 с / 200 % 1 с |
| Температура | −10…+50 °C |
| Степень защиты | IP20 |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

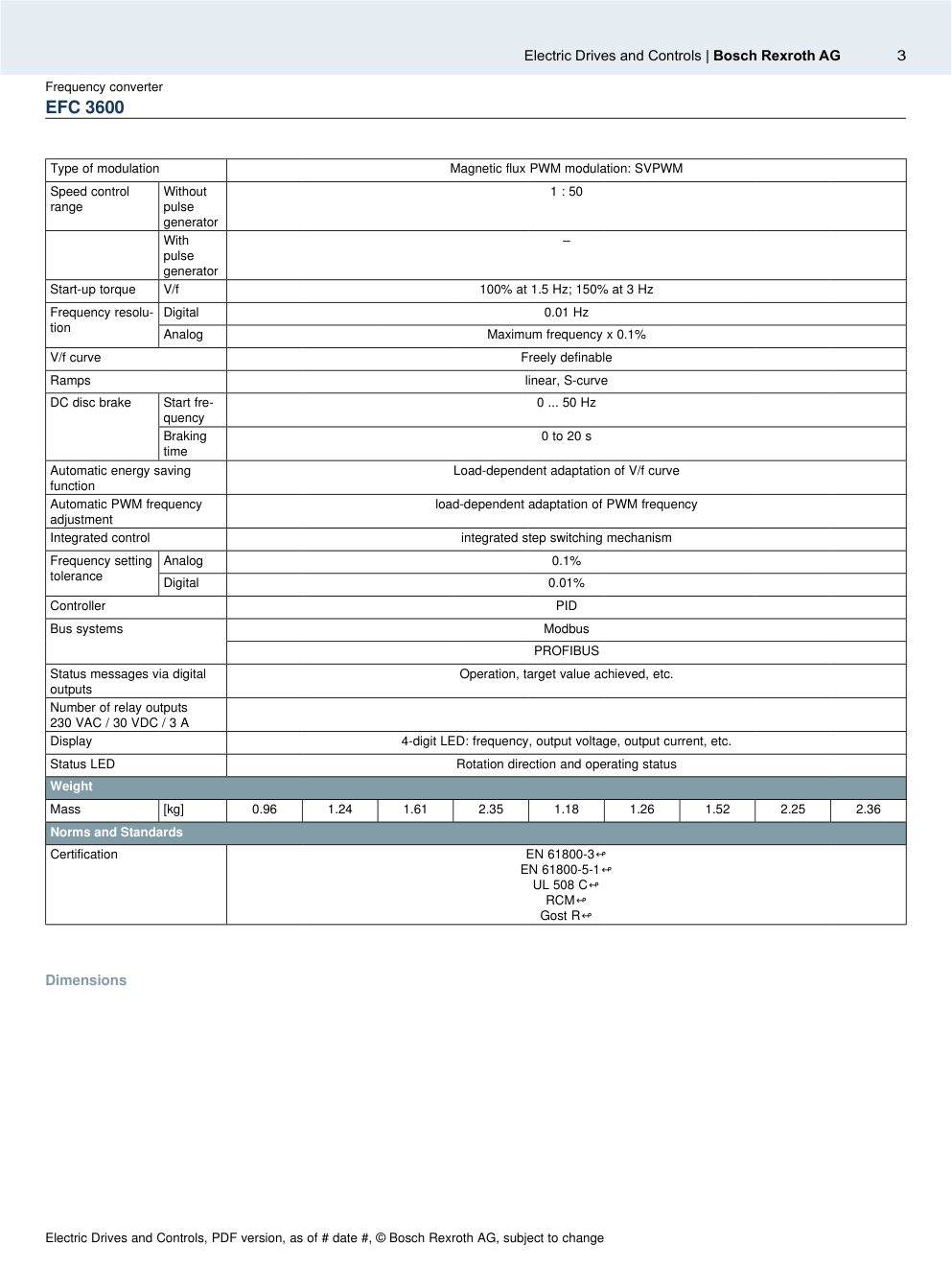

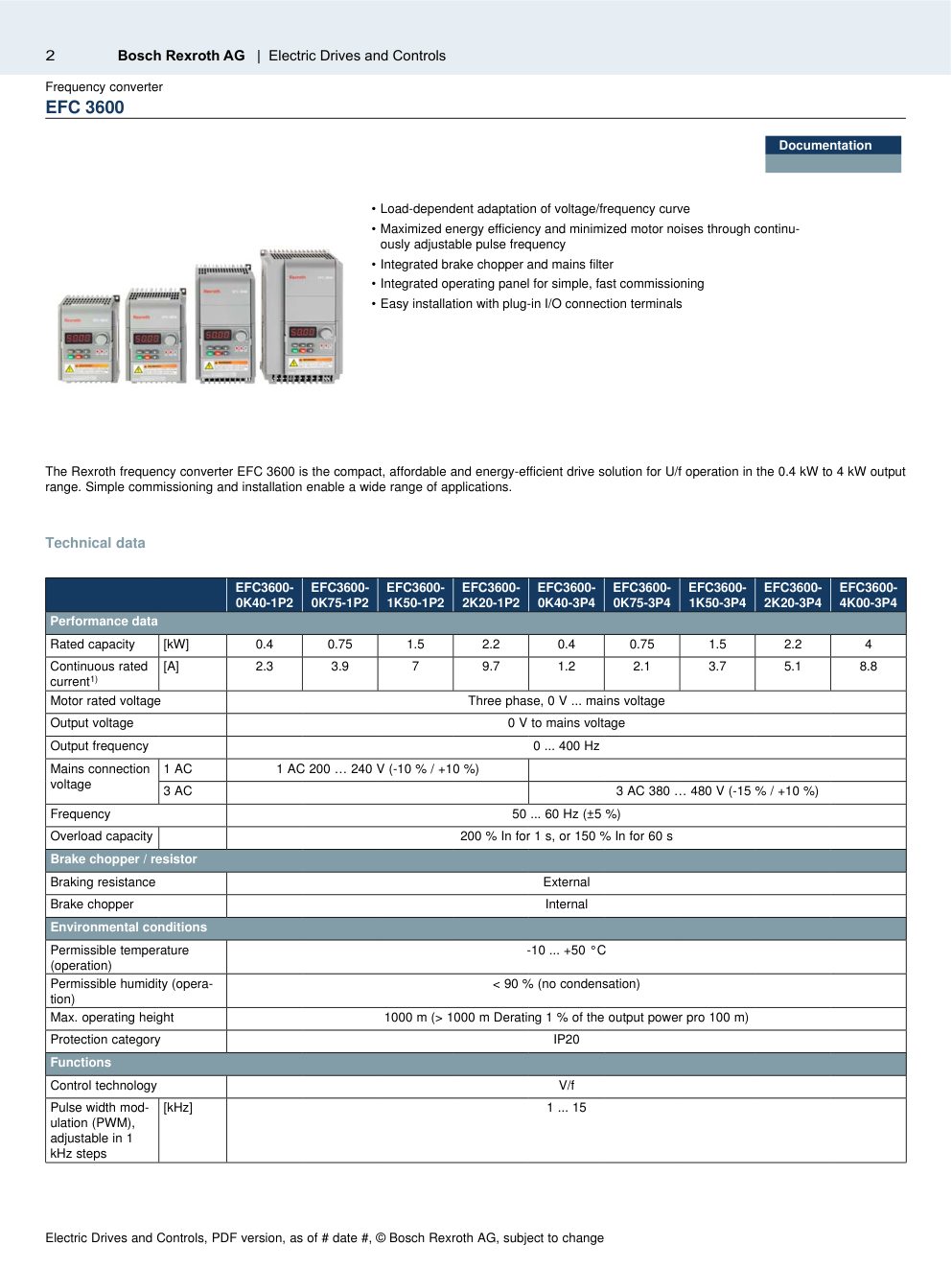

Технические данные
Заказные данные (по каталогу)
| Обозначение | Мощность, кВт | Питание | Ток, А | Исполнение | Артикул |
|---|---|---|---|---|---|
| EFC3600-0K40-1P2-MDA-7P | 0,4 | 1~ 200–240 В | 2,3 | светодиодный дисплей | R912003758 |
| EFC3600-0K75-1P2-MDA-7P | 0,75 | 1~ 200–240 В | 3,9 | светодиодный дисплей | R912003759 |
| EFC3600-1K50-1P2-MDA-7P | 1,5 | 1~ 200–240 В | 7 | светодиодный дисплей | R912003760 |
| EFC3600-2K20-1P2-MDA-7P | 2,2 | 1~ 200–240 В | 9,7 | светодиодный дисплей | R912003761 |
| EFC3600-0K40-3P4-MDA-7P | 0,4 | 3~ 380–480 В | 1,2 | светодиодный дисплей | R912003762 |
| EFC3600-0K75-3P4-MDA-7P | 0,75 | 3~ 380–480 В | 2,1 | светодиодный дисплей | R912003763 |
| EFC3600-1K50-3P4-MDA-7P | 1,5 | 3~ 380–480 В | 3,7 | светодиодный дисплей | R912003764 |
| EFC3600-2K20-3P4-MDA-7P | 2,2 | 3~ 380–480 В | 5,1 | светодиодный дисплей | R912003765 |
| EFC3600-4K00-3P4-MDA-7P | 4 | 3~ 380–480 В | 8,8 | светодиодный дисплей | R912003766 |

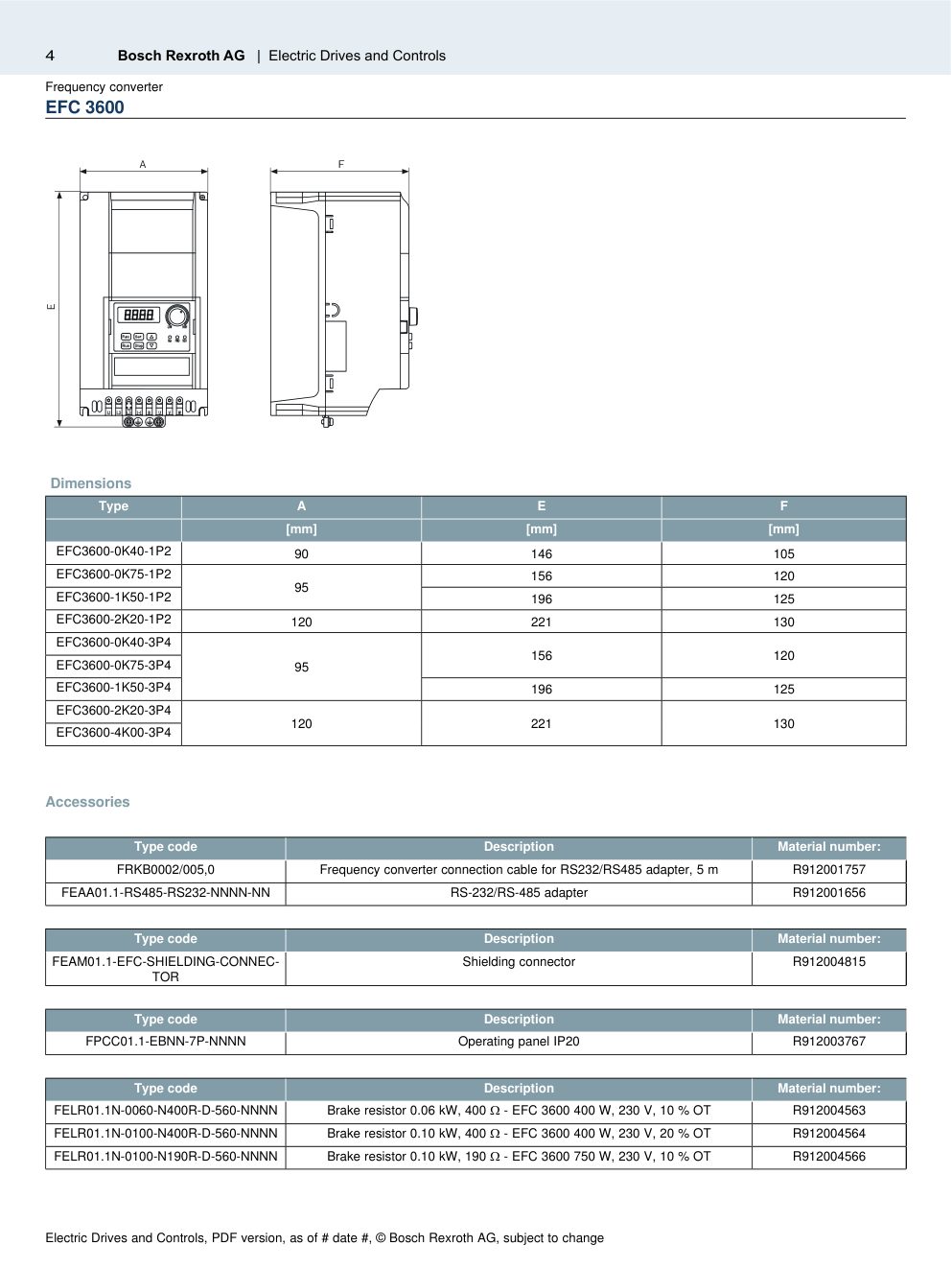

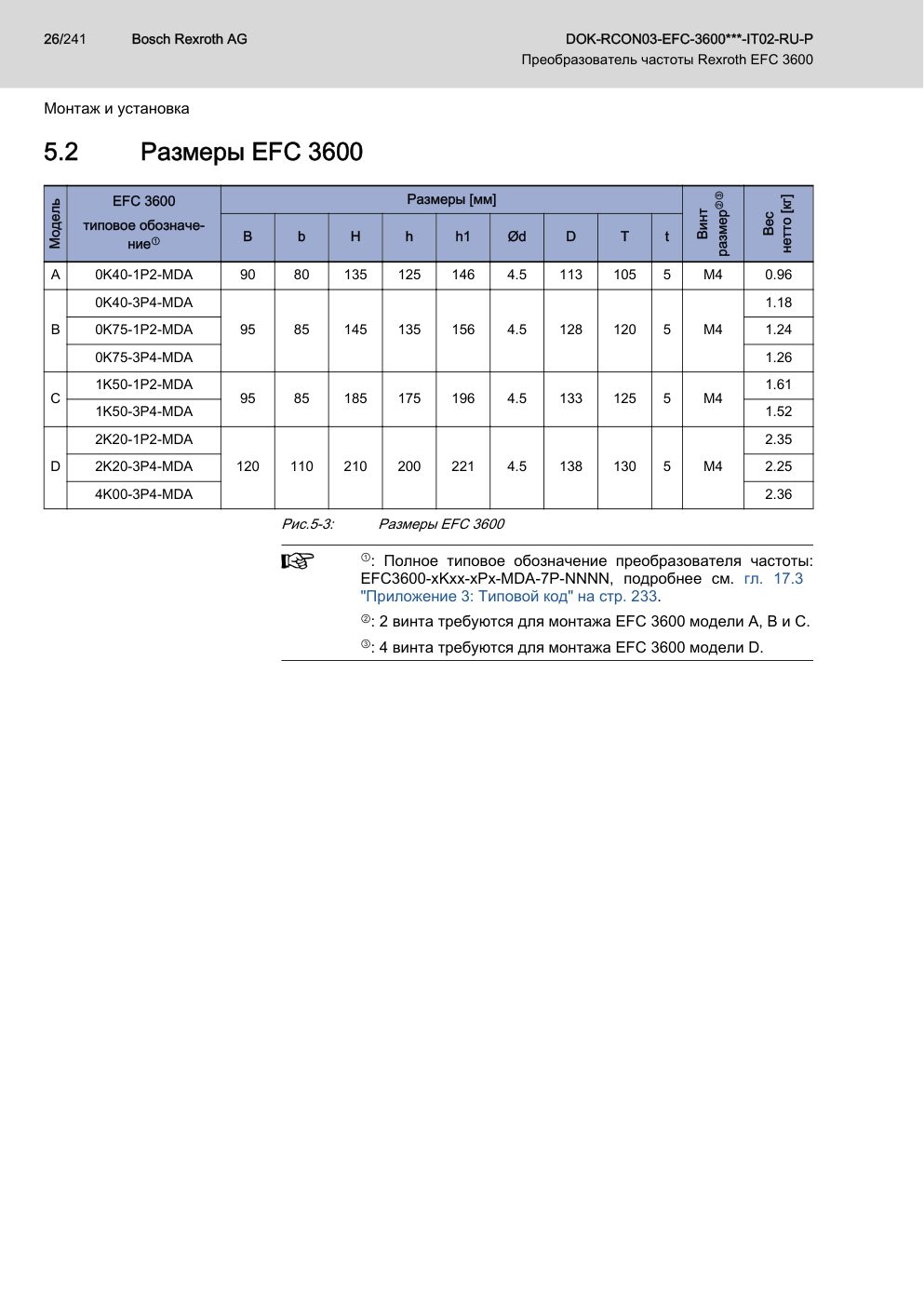

Чертежи и размеры
