Гидравлические распределители Rexroth 4WEH и 4WH: 3/2-, 4/2- и 4/3-ходовые

Name: Гидравлические распределители Rexroth 4WEH и 4WH: 3/2-, 4/2- и 4/3-ходовые
Brand: Bosch Rexroth

Серия 4WEH/4WH включает 3/2-, 4/2- и 4/3-ходовые распределители с электрогидравлическим или гидравлическим управлением для монтажа на плиту.

Распределители типа 4WEH и 4WH предназначены для установки на плиту и имеют соединения в соответствии со стандартами ISO 4401 и NFPA T3.5.1 R2. Доступны исполнения с центрированием пружинами или давлением, а также с конечным положением под действием пружины или гидравлики.

Управление осуществляется посредством электрогидравлического (тип WEH) или гидравлического (тип WH) механизмов. Работающие в масле электромагниты могут быть постоянного или переменного тока. Допускается использование вспомогательных устройств управления, регулирование времени переключения, хода золотника и контроль конечного положения.

Особенности

Внутреннее или внешнее давление управления
Присоединительные плиты по ISO 4401 и NFPA T3.5.1 R2
Центрирование пружинами или давлением
Электромагниты постоянного или переменного тока
Регулирование времени переключения
Контроль положения золотника индуктивными выключателями
Возможность установки подпорного клапана
Различные варианты возврата золотника

Основные параметры

Максимальное рабочее давление	350 бар
Максимальный объемный расход	1100 л/мин
Типоразмер	10, 16, 22, 25, 32
Серия агрегата	4X, 6X, 7X

Гидравлические распределители Rexroth 4WEH и 4WH: 3/2-, 4/2- и 4/3-ходовые

Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

Чертежи и размеры

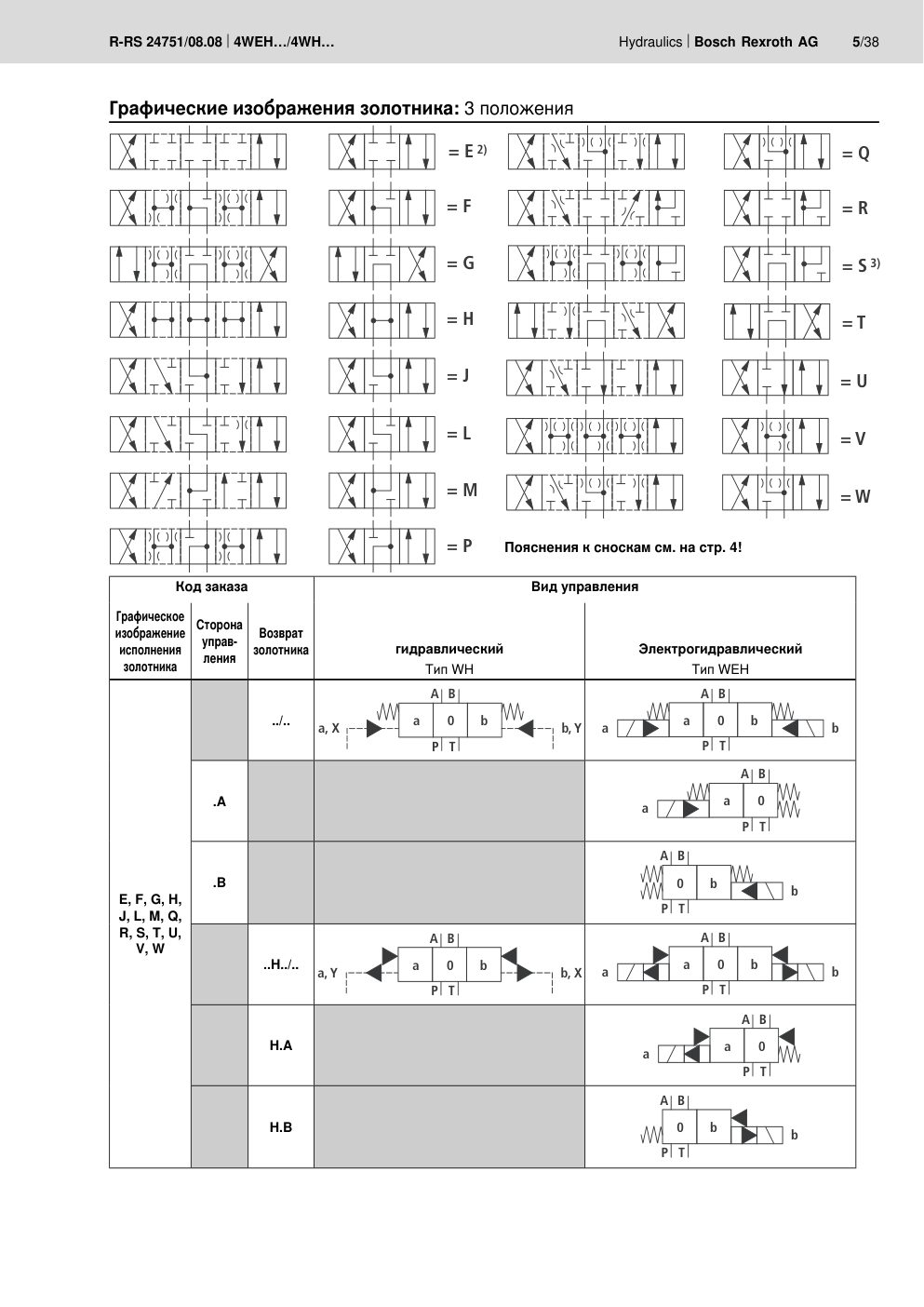

Гидравлические распределители Rexroth 4WEH и 4WH: 3/2-, 4/2- и 4/3-ходовые: Чертёж и размеры, стр. 5 каталога — Чертёж и размеры, стр. 5 каталога

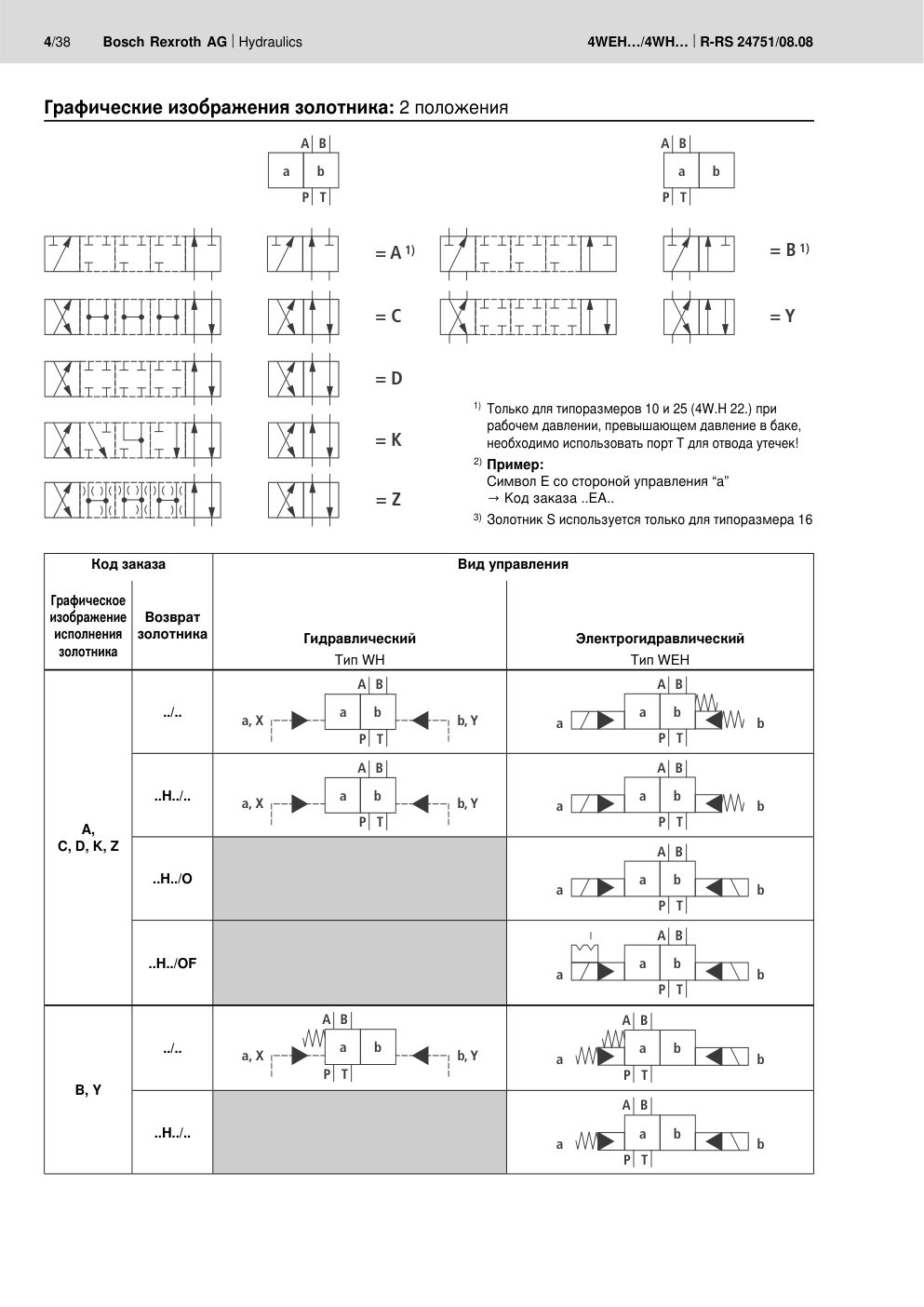

Гидравлические распределители Rexroth 4WEH и 4WH: 3/2-, 4/2- и 4/3-ходовые: Чертёж и размеры, стр. 4 каталога — Чертёж и размеры, стр. 4 каталога

Гидравлические распределители Rexroth 4WEH и 4WH: 3/2-, 4/2- и 4/3-ходовые: Чертёж и размеры, стр. 2 каталога — Чертёж и размеры, стр. 2 каталога

Источник данных: Каталог Bosch Rexroth: 3/2-, 4/2- и 4/3-ходовые распределители 4WEH и 4WH (рус.), стр. 1–5 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
