Опоры и колёса для конструкций из профилей Bosch Rexroth
Серия MGE 13.0 включает опорные плиты из алюминия и стали, резьбовые втулки, а также фиксированные колеса с грузоподъемностью 3000 Н для промышленных применений.
Компоненты серии MGE 13.0 предназначены для создания опорных конструкций и включают алюминиевые плиты, литые под давлением, стальные опорные плиты, резьбовые втулки и колеса. Алюминиевые плиты имеют грузоподъемность от 8000 до 20000 Н и крепятся с помощью крепежных элементов FS1 или FS2. Стальные опорные плиты типоразмеров 40x40 и 45x45 используются для создания опор перегородок без предварительной обработки профиля.
Резьбовые втулки применяются для крепления шарнирных опор под прямым углом, требуя глухого или сквозного отверстия в профиле. Колеса серии поставляются в вариантах фиксированного и поворотного исполнения со стопором, имеют грузоподъемность 3000 Н и изготовлены из оцинкованной стали с колесами из термопластичного уретана (TPU).
Крепление плит осуществляется болтами M8 или M12 с определенными моментами затяжки. Для установки колес требуются винты M10x16, шайбы и предохранительные элементы. Все металлические детали корпусов и плит имеют покрытие из оцинкованной стали с прозрачным хроматированием.
Особенности
- Алюминиевые плиты литые под давлением
- Стальные опорные плиты для перегородок
- Колеса с грузоподъемностью 3000 Н
- Материал колес TPU (термопластичный уретан)
- Резьбовые втулки для углового крепления
- Покрытие оцинкованная сталь с прозрачным хроматированием
- Крепление болтами M8 и M12
- Варианты колес: фиксированные и поворотные со стопором
Основные параметры
| Грузоподъемность плит (мин) | 8000 Н |
| Грузоподъемность плит (макс) | 20000 Н |
| Грузоподъемность колес | 3000 Н |
| Типоразмер стальных плит | 40x40, 45x45 |
| Диаметр резьбы крепежа плит | M8, M12 |
| Материал корпуса колес | Оцинкованная сталь |
Для запроса стоимости направьте запрос на почту zakaz@m2m-system.ru

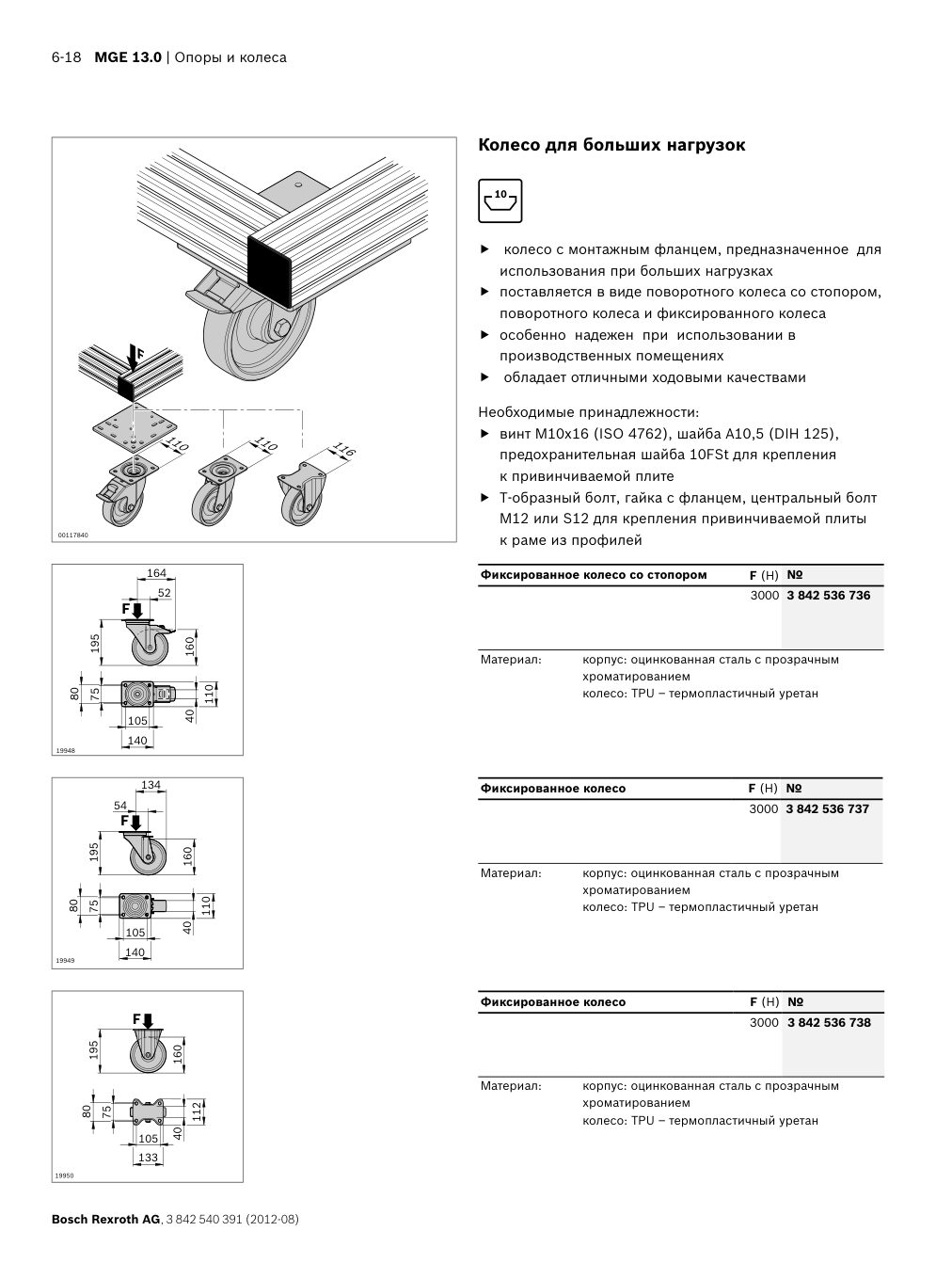

Чертежи и размеры
